5-6

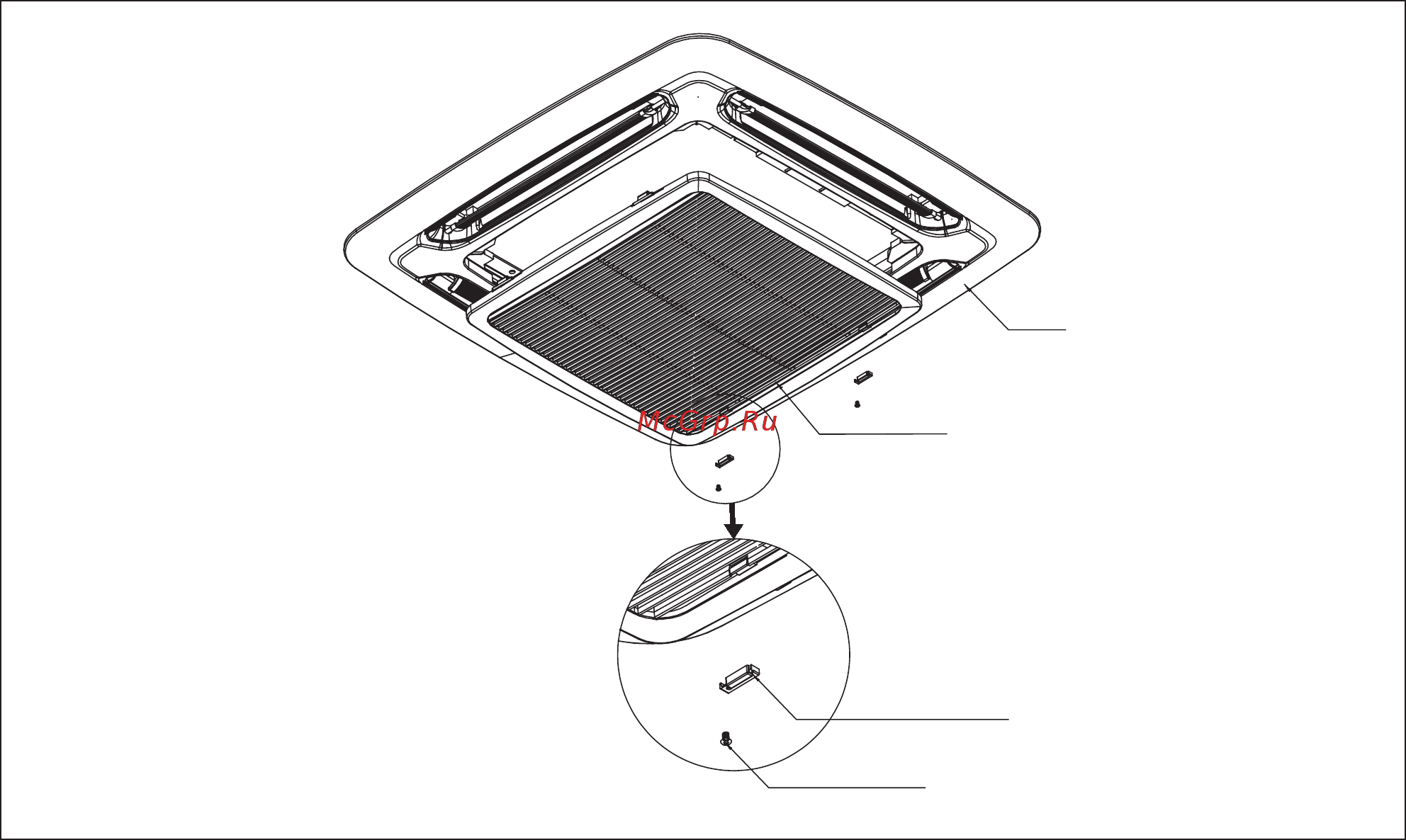

Marco
Rejilla de entrada
Retén tapa rejilla
(2 unidades)
Tornillo M4 x 6
(2 unidades)
Retén Tapa Rejilla (Protección contra contacto del usuario con partes móviles)
El retén de la tapa rejilla se debe instalar como se indica en el gráfico siguiente.
Si la unidad necesita servicio técnico, se deben seguir los pasos siguientes:
1. Confirme que la unidad esté apagada antes de proceder.
2. Use un destornillador para desbloquear el tornillo del retén de la tapa rejilla.
3. Extraiga el retén de la tapa rejilla y abra la rejilla de entrada para el servicio.
4. Después del servicio instale la rejilla de entrada y atornille el retén respectivo y verifique que la unidad esté
correctamente instalada.
5 IM-5CKYER-0411(4)SIESTA-ES.ind6 65 IM-5CKYER-0411(4)SIESTA-ES.ind6 6 12/5/14 2:59:00 PM12/5/14 2:59:00 PM
