6-10
Заделывающий материал
Нельзя заделывать один из четырех отверстий выпуска воздуха. (заделывание двух или более воздушных
отверстий может привести к сбоям в работе)
Снимите переднюю панель и заделайте отверстие выпуска воздуха на комнатном блоке при помощи
заделывающего материала.
Этот заделывающий материал той же длины, что длинное отверстие выпуска воздуха. Желательно заделать
короткое отверстие выпуска воздуха, для этого срежьте заделывающий материал для его укорачивания.
Протолкните заделывающий материал внутрь на 10мм наружу дна комнатного блока так, чтобы он не задевал
воздушного жалюзи. Удостоверьтесь, чтобы не протолкнуть заделывающий материал далее чем на 10мм.
•
•
•
•
Характеристика короткой вентиляционной трубы
Комнатный блок рассчитан на выпуск воздуха и его впуск через выламывающееся отверстие для соединения
вентиляционной трубы. Однако, соединение короткой вентиляционной трубы для выпуска воздуха возможно
только с одной стороны.
Использование короткой вентиляционной трубы для выпуска воздуха улучшит распределение воздушного
потока при наличии препятствия (например, осветительный прибор) и в длинной, узкой комнате или в
L-образной формы комнате. Он также используется для кондиционирования двух комнат одновременно.
•
•
Возможные размеры отверстия для
соединения вентиляционной трубы
Выломное отверстие выпуска
воздуха
Выломное
отверстие впуска
воздуха

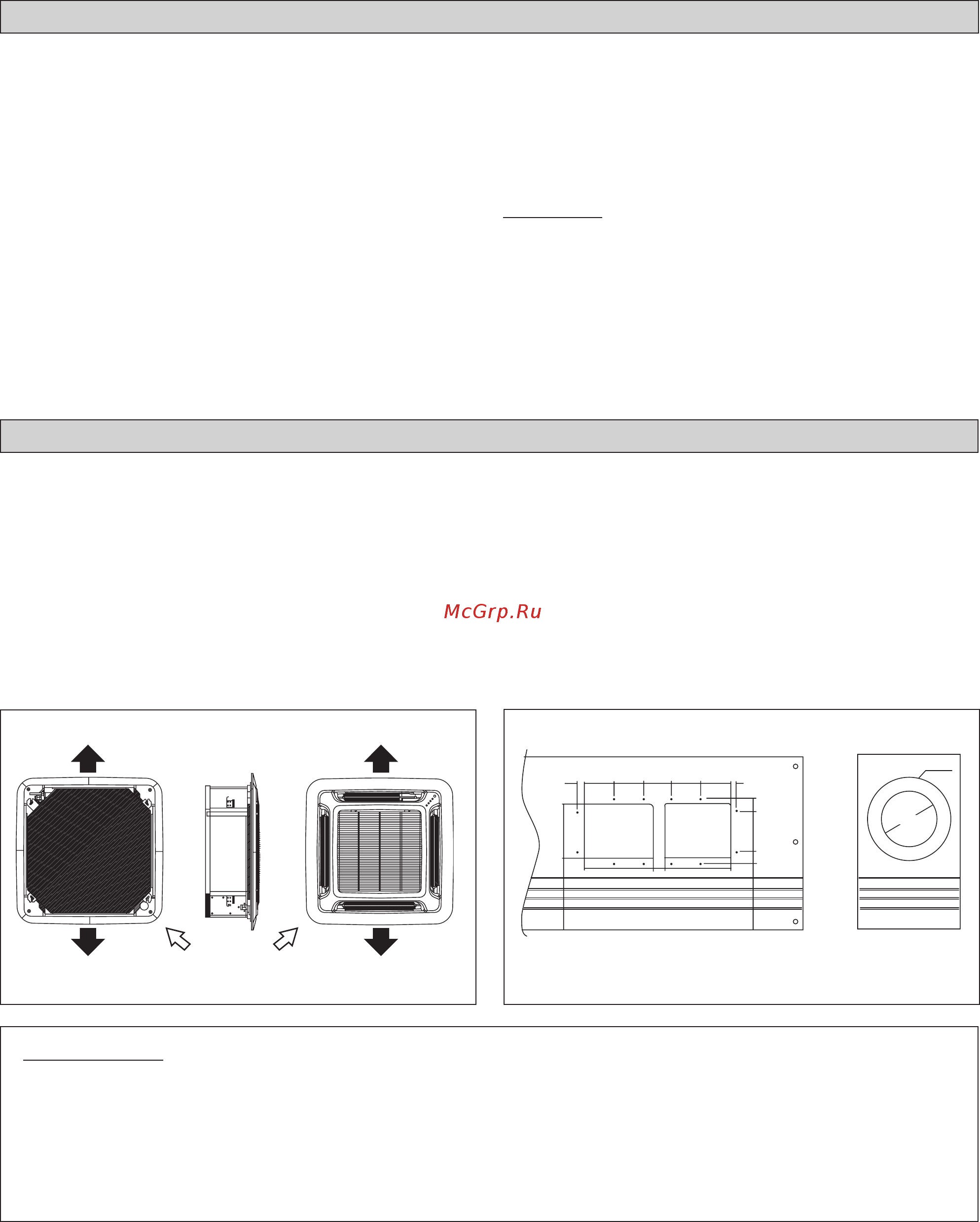

Возможные направления для выпуска воздуха
и впуска воздуха
Впуск
воздуха
Выпуск воздухаВыпуск воздуха
Выпуск воздуха Выпуск воздуха
10
50 50 50 50 50 10
207020
90
Ø100
PCD Ø140
115 20 115
РАЗДЕЛ ДОПОЛНИТЕЛЬНЫХ ПРИНАДЛЕЖНОСТЕЙ
ПРИМЕЧАНИЕ
Старайтесь не использовать короткую вентиляционную трубу, на которой решетка выпуска воздуха
может быть полностью закрыта, что нужно для предотвращения заледенения испарителя.
Для предотвращения формирования конденсата, удостоверьтесь, что существует достаточная
теплоизоляция и нет утечки холодного воздуха после установки короткой вентиляционной трубы.
Обеспечьте поступление до 20% свежего воздуха от всего воздушного потока. Также обеспечьте наличие
камеры и использование вспомогательного вентилятора.
•
•
•
Откачка воздуха необходима для ликвидации влаги и воздуха из системы.
Вакуумирование трубопровода и внутреннего
блока
Внутренний модуль и соединительные трубы хладагента
должны быть продуты, поскольку воздух, содержащий
остающуюся в системе хладагента влагу, может
вызвать сбои в работе компрессора.
Снимите колпачки с клапана и входа технического
обслуживания.
Соедините центр нагнетательной коробки к
вакуумному насосу.
Cоедините нагнетательную коробку к 3-ходовому
клапану входа технического обслуживания.
•
•
•
ОТКАЧКА ВОЗДУХА И ЗАПРАВКА
Включите вакуумный насос. Проводите откачку в
течение примерно 30 минут. Время откачки зависит
от мощности вакуумного насоса. Удостоверьтесь,
что стрелка манометра нагнетательной коробки
установилась на –760мм ртутного столба.
Осторожно
Если стрелка манометра коробки не достигает
–760мм ртутного столба, то проверьте отсутствие
утечки газа (используя течеискатель хладагента)
на щтуцерном соединении внутреннем и внешнего
модулей и ликвидируйте утечку, прежде чем
приступать к следующей операции.
Закройте клапан нагнетательной коробки и
выключите вакуумный насос.
•
•
•
