5-7
Español

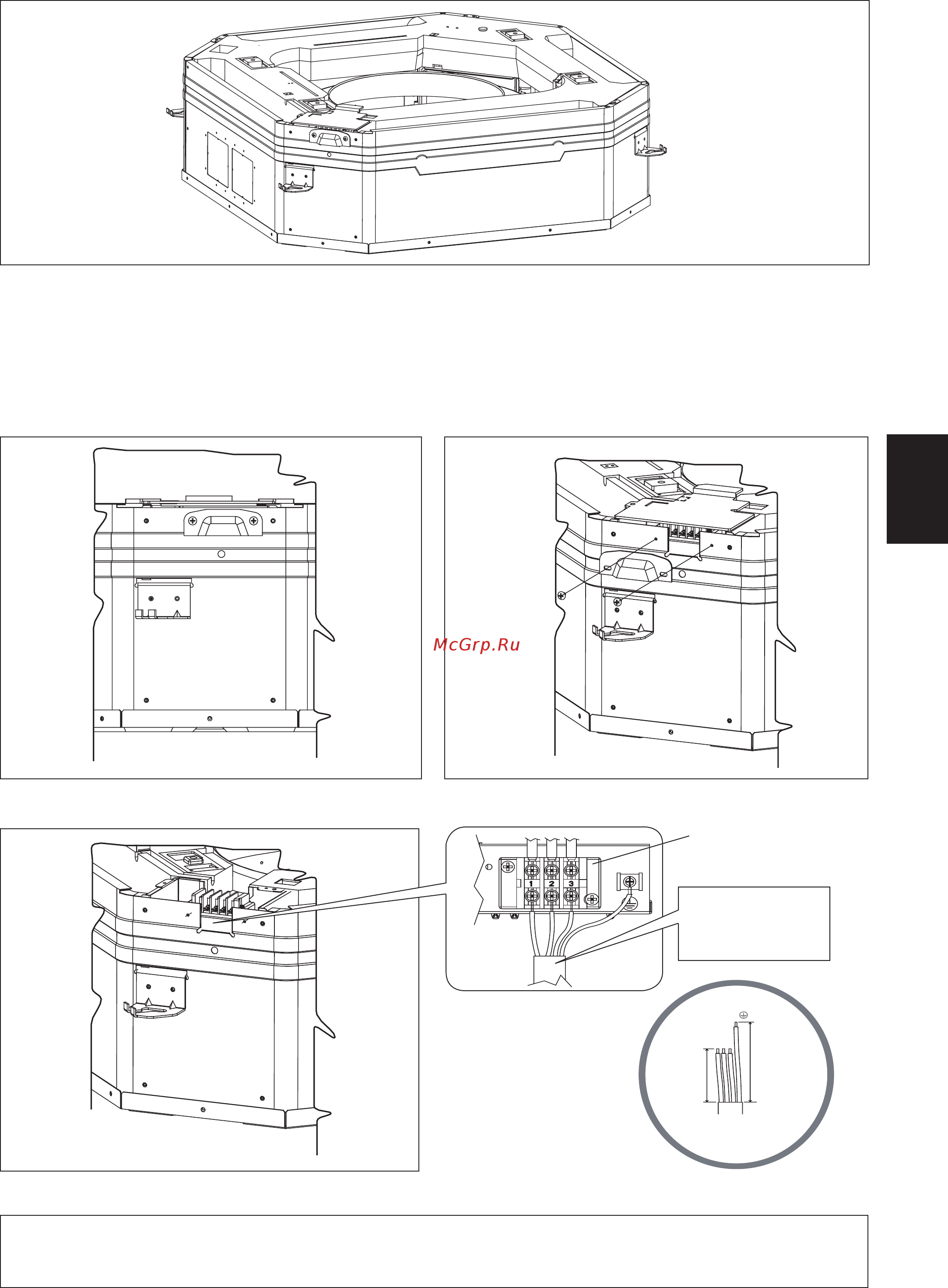

Figura 2 Figura 3
Figura 4 Figura 5
Cableado
Los Figura 1 y 2 exponen la ubicación de la tapa de cables en la unidad interior
Pasos para instalar los conductores de la fuente de alimentación y conductores de la unidad de exteriores.
1. Extraiga la tapa de cables quitando los 2 tornillos como se muestra en el Figura 3.
2. Los cables se pasarán por el orificio como se muestra en los Figura 4 y 5 respectivamente sin sobrepasar la altura del
orificio.
3. Después de eso, se volverá a montar la tapa de cables.
Figura 1
! PRECAUCIÓN
No instale la unidad a una altura superior a 2000m. para el interior y exterior.
Regleta de bornes de la
fuente de alimentación
Coloque los cables de
forma que la válvula
de interrupción se
ajuste con seguridad.
A
1-3
B
A<B
5 IM-5CKYER-0411(4)SIESTA-ES.ind7 75 IM-5CKYER-0411(4)SIESTA-ES.ind7 7 12/5/14 2:59:00 PM12/5/14 2:59:00 PM
