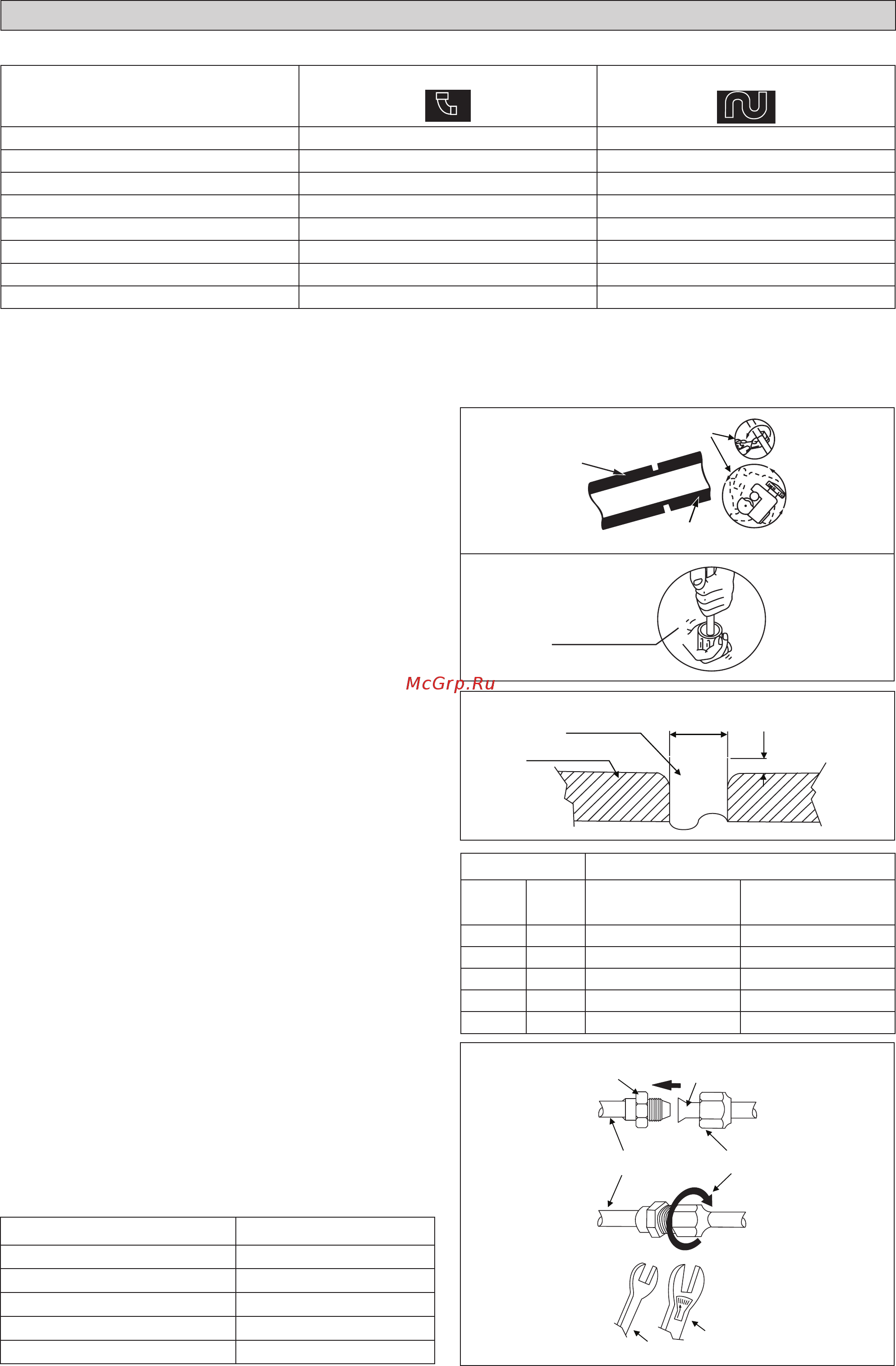

8-8
Ø Σωλήνας, D A (mm)
Ίντσες mm Imperial
(Τύπος Πεταλούδα)
Rigid
(Τύπος Συμπλέκτη)
1/4" 6,35 1,3 0,7
3/8" 9,52 1,6 1,0
1/2" 12,70 1,9 1,3
5/8" 15,88 2,2 1,7
3/4" 19,05 2,5 2,0
Μέγεθος Σωλήνα (mm/Ίντσες) Ροπή, Nm/(ft-lb)
6,35 (1/4
"
) 18 (13,3
"
)
9,52 (3/8
"
) 42 (31,0
"
)
12,70 (1/2
"
) 55 (40,6
"
)
15,88 (5/8
"
) 65 (48,0
"
)
19,05 (3/4
"
) 78 (57,6
"
)
ΣΩΛΗΝΕΣ ΨΥΞΗΣ
Ισοδύναμο μήκος για διάφορες τοποθέτηση (μετρητής)
Μέγεθος Σωλήνα L άρθρωση
παγίδα στροφή
3/8" (OD9,52mm) 0,18 1,3
1/2" (OD12,7mm) 0,20 1,5
5/8" (OD15,9mm) 0,25 2
3/4" (OD19,1mm) 0,35 2,4
7/8" (OD22,2mm) 0,40 3
1" (OD25,4mm) 0,45 3,4
1 1/8" (OD28,6mm) 0,50 3,7
1 3/8" (OD34,9mm) 0,60 4,4
Σημειώσεις:
1. Ισοδύναμο μήκος σωληνώσεων επιτυγχάνεται με πραγματικό μήκος των σωληνώσεων του αερίου.
2. κάμψη 90° σωληνώσεων ισοδυναμεί με κοινή L.
Εργασίες Σωληνώσεων και Τεχνική Εκκίνησης
Μην χρησιμοποιείτε μολυσμένο ή κατεστραμμένο χάλκινο περίβλημα.
Αν κάποιες σωληνώσεις, εξατμιστή ή συμπυκνωτή έχουν εκτεθεί ή
ανοιχτεί για 15 δευτερόλεπτα ή παραπάνω, το σύστημα πρέπει να
υποστεί κενό αέρος. Γενικά δεν αφαιρούν πλαστικό, καουτσούκ τάπες
και τα καρύδια χάλκινων πνευστών από το βαλβίδες, εξαρτήματα,
σωλήνες και πηνία μέχρι να είναι έτοιμο να συνδεθεί αναρρόφησης
ή γραμμή υγρού σε βαλβίδες ή εξαρτήματα.
Αν απαιτείται συγκόλληση, σιγουρευτείτε ότι το νιτρογόνο αέριο
περνά μέσα από πηνίο και συνδέσμους ενώ η συγκόλληση γίνεται.
Αυτό θα εξαλείψει τον σχηματισμό αιθάλης στο εσωτερικό τοίχωμα
των σωλήνων χαλκού.
Κόψτε τα στάδια σωλήνα από τα στάδια, την λεπίδα του κόφτη
σωλήνων αργά. Ιδιαίτερη δύναμη και βαθύ κόψιμο θα προκαλέσει
περισσότερη παραμόρφωση στο σωλήνα και συνεπώς έξτρα ρίνισμα.
Δείτε Εικόνα I.
Αφαιρέστε τα γρέζια από κομμένα άκρα των σωλήνων με αφαίρεσης.
Δείτε Εικόνα II. Κρατήστε το σωλήνα προς τα επάνω και το αφαιρετικό
ρινίσματος κάτω για να μην μπουν τα μεταλλικά κομμάτια στο
σωλήνα. Έτσι θα αποφύγετε την ανομοιότητα στη φλόγα που θα
προκαλούσε διαρροή αερίου.
Εισάγετε τα παξιμάδια, που είναι τοποθετημένα στα μέρη σύνδεσης
τόσο της εσωτερικής όσο και της εξωτερικής μονάδας, μέσα στους
σωλήνες χαλκού.
Το ακριβές μήκος του σωλήνα που προεξέχει από την άνω επιφάνεια
του επιβολέα καθορίζεται από το εργαλείο φλόγας. Δείτε Εικόνα III.
Διορθώστε το σωλήνα σταθερά στον επιβολέα. Ταιριάξτε τα κέντρα
των δύο μπλοκ αποτύπωσης και την καύση γροθιά, στη συνέχεια,
σφίξτε τη καύση γροθιά πλήρως
Σύνδεση Σωλήνων με τις Μονάδες
Ευθυγραμμίστε το κέντρο του σωλήνα και σφίξτε ικανοποιητικά το
παξιμάδι με τα δάχτυλα. Δείτε Εικόνα IV.
Τέλος, σφίξτε το παξιμάδι φλόγας με το γαλλικό κλειδί μέχρι να
κάνει κλικ.
Όταν σφίγγετε το παξιμάδι φλόγας με το γαλλικό κλειδί, σιγουρευτείτε
ότι η κατεύθυνση σφίξης ακολουθεί το βέλος που δείχνει το κλειδί.
Η σύνδεση του σωλήνα ψύξης είναι μονωμένη με πολυουρεθάνη.
•
•
•
•
•
•
•
•
•
•
•
1/4t
Χάλκινος Σωλήνας Κοπής
Χάλκινος Σωλήνας
Επιβολέας
Αφαιρέστε Ρίνισμα
Χάλκινος Σωλήνας
Εικόνα I
D
A
Σωλήνας Φλόγας
Σύνδεσμος Φλόγας
Παξιμάδι ΦλόγαςΕσωτερικοί Σωλήνες
Κλειδί Σύσφιξης
Εικόνα II
Εικόνα III
Κλειδί
Κάμψη πρέπει να γίνεται προσεκτικά, ώστε να μην συντρίψει το σωλήνα. Χρησιμοποιήστε μια πένσα σωλήνα για να κάμψει ένα σωλήνα, όπου
είναι δυνατόν.
Εικόνα IV
8 IM-5CKYER-0411(4)SIESTA-GR.ind8 88 IM-5CKYER-0411(4)SIESTA-GR.ind8 8 12/5/14 3:01:38 PM12/5/14 3:01:38 PM
