Instalação da cablagem

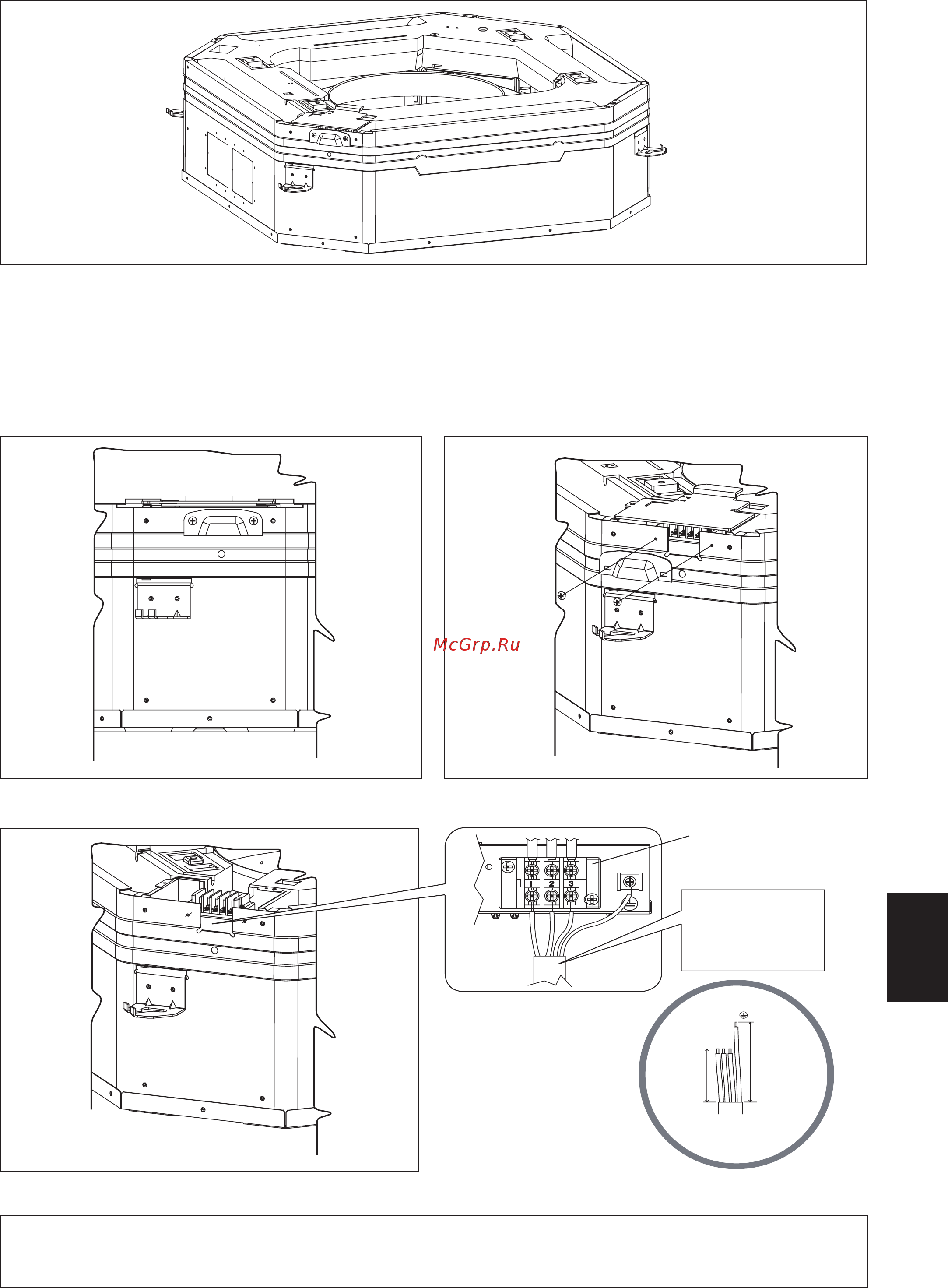

A Figura 1 e Figura 2 mostram o local da cablagem da cobertura na unidade interior.
Passos para instalar a cablagem da fonte de alimentação e a cablagem da unidade exterior.
Retire a cobertura da cablagem desaparafusando os 2 parafusos conforme apresentado na Figura 3.
A cablagem passará pelo orifício conforme apresentado nas Figuras 4 e 5 respectivamente sem atravessar a altura do
orifício.
Depois disso, a cobertura da cablagem será montada de novo para fechar a cablagem.
1.
2.
3.
Figura 1
! CUIDADO
Não instale a unidade numa altitude superior a 2000m no interior bem como no exterior.
Bloco do terminal da
fonte de alimentação
Molde a cablagem
de maneira a que a
cobertura da válvula
de paragem fique bem
encaixada.
A
1-3
B
A<B
9 IM-5CKYER-0411(4)SIESTA-PT.ind7 79 IM-5CKYER-0411(4)SIESTA-PT.ind7 7 12/5/14 3:02:21 PM12/5/14 3:02:21 PM
