10-7
Italiano

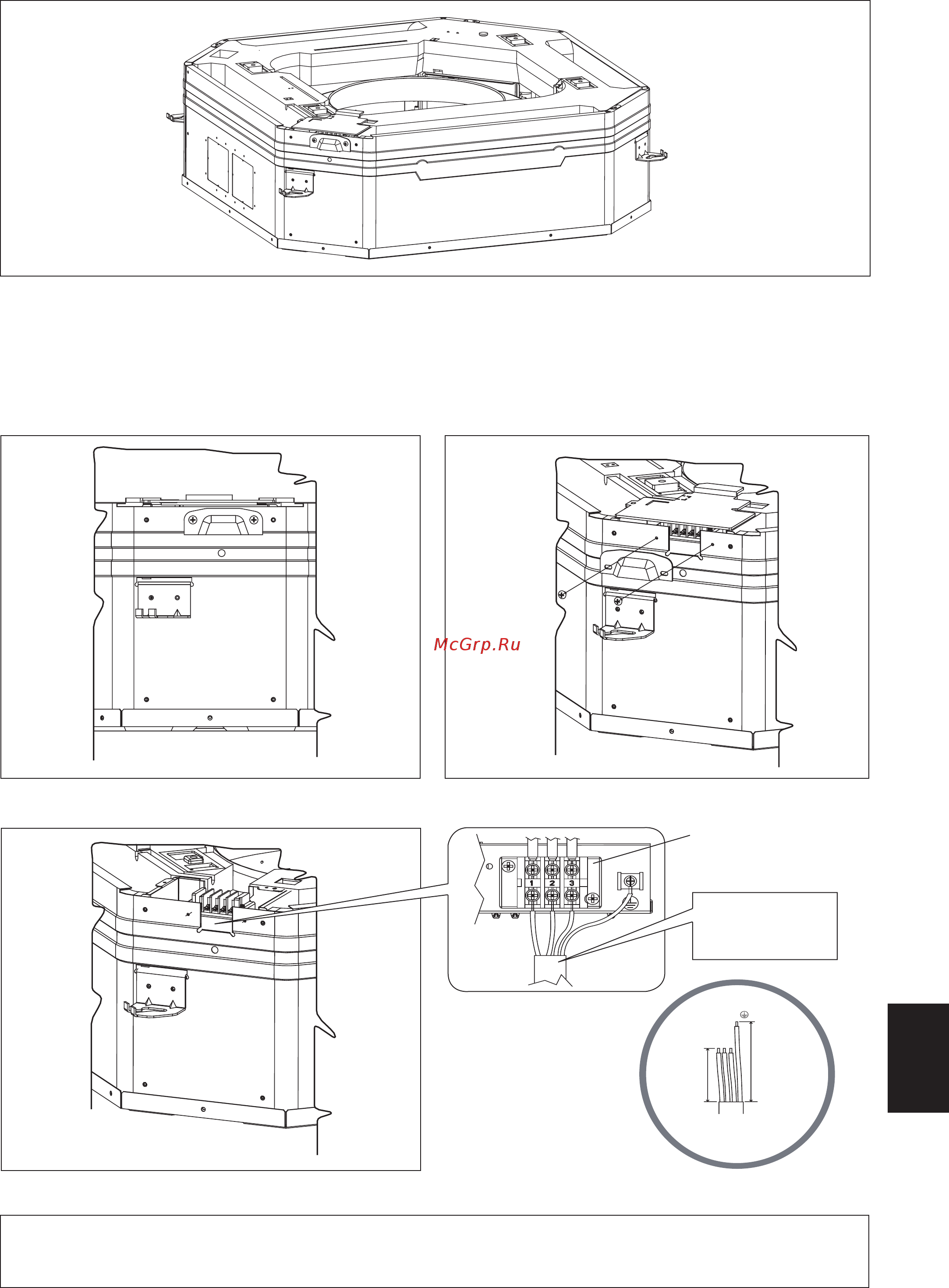

Figura 2 Figura 3
Figura 4 Figura 5
Installazione cavi elettrici
Le Figure 1 e Figure 2 mostrano la posizione del cavo dell’Unità Interna.
Punti per l’installazione dei cavi di alimentazione e dei cavi provenienti dall’unità esterna.
Togliere il copri-cavo togliendo le 2 viti come mostra la Figura 3.
I cavi vanno attraverso il foro come mostrano le Figure 4 e 5 senza attraversare l’altezza del foro.
Dopo di ciò, il copri-cavo deve essere rimontato per chiudere il cavo.
1.
2.
3.
Figura 1
! CAUTELA
Non installare l’unità ad altitudini superiori a 2000m sia per interno che per esterno.
Morsettiera di
alimentazione
A
1-3
B
A<B
Fili sagomati in modo
che il coperchio della
valvola di arresto siano
fissati saldamente.
