5-8
Ø Tubo, D A (mm)
Pulgada mm Imperial
(Tipo tuerca de mariposa)
Rigido
(Tipo de acoplamiento)
1/4" 6,35 1,3 0,7
3/8" 9,52 1,6 1,0
1/2" 12,70 1,9 1,3
5/8" 15,88 2,2 1,7
3/4" 19,05 2,5 2,0
Tamaño de la Tubería (mm/pulg) Par, Nm/(ft-lb)
6,35 (1/4
"
) 18 (13,3
"
)
9,52 (3/8
"
) 42 (31,0
"
)
12,70 (1/2
"
) 55 (40,6
"
)
15,88 (5/8
"
) 65 (48,0
"
)
19,05 (3/4
"
) 78 (57,6
"
)

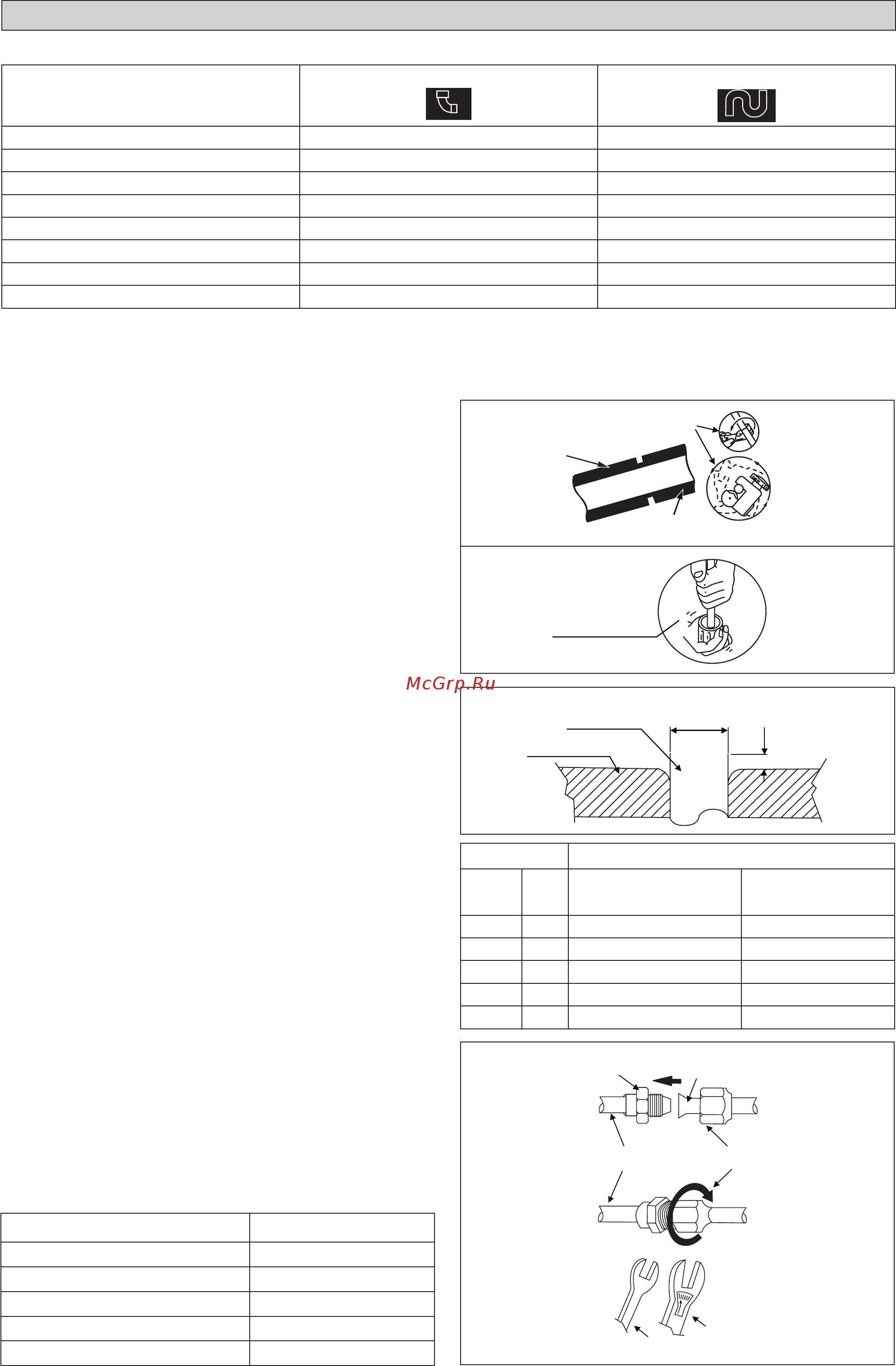

TUBERÍA DE REFRIGERANTE
Longitud equivalente para el montaje diferentes (metros)
Tamaño de la Tubería L conjunta
Trampa curva
3/8" (OD9,52mm) 0,18 1,3
1/2" (OD12,7mm) 0,20 1,5
5/8" (OD15,9mm) 0,25 2
3/4" (OD19,1mm) 0,35 2,4
7/8" (OD22,2mm) 0,40 3
1" (OD25,4mm) 0,45 3,4
1 1/8" (OD28,6mm) 0,50 3,7
1 3/8" (OD34,9mm) 0,60 4,4
Notas:
1. Longitud de tubería equivalente se obtiene con la longitud real de la tubería de gas.
2. 90° curvatura de la tuberia es equivalente a L conjunta.
Instalación De Tuberías y Tecnica De Abocinamiento
No use tuberías de cobre dañadas o contaminadas. Si se ha expuesto
alguna tubería, evaporador o condensador o ha estado abierto
durante 15 segundos o más, el sistema ha de aspirarse. En general,
no se deben retirar los tapones de plástico y caucho, las tuercas de
latón de las válvulas, accesorios, tuberías y serpentines hasta que
se esté listo para conectar las líneas de succión o de líquido a las
válvulas o accesorios.
Si fuese necesario efectuar alguna soldadura, asegúrese de hacer
circular el gas nitrógeno por el serpentín y las juntas durante la
realización de la soldadura. Esto evitará la formación de hollín en
las paredes interiores de las tuberías de cobre.
Corte el tubo progresivamente, avanzando lentamente la cuchilla
del cortador de tubos. Un exceso de fuerza y un corte profundo
producirían una mayor deformación de la tubería y, por lo tanto,
más rebabas. Véase la Figura I.
Retire las rebabas de los bordes cortados de las tuberías con un
extractor. Véase la Figura II. Sujete el tubo por su parte superior
y la herramienta quitarrebabas en la posición inferior para evitar
que las virutas metálicas se introduzcan en el tubo. Así evitará
una irregularidad en las caras abocinadas que resultaría en una
fuga de gas.
Inserte las tuercas abocinadas, montadas sobre las partes de la
conexión tanto de la unidad de interior como de la unidad de
exterior, en las tuberías de cobre.
La longitud exacta de la tubería que sobresale de la cara de la
matriz de abocinamiento se determina mediante una herramienta
de abocinamiento. Véase la Figura III.
Fije la tubería fi rmemente sobre el bloque de estampar. Alinee los
centros del bloque de estampar y del punzón de abocinamiento, y
apriete entonces el punzón de abocinamiento completamente.
Conexión De Las Tuberías A Las Unidades
Alinee el centro de la tubería y apriete suficientemente la tuerca
abocinada con los dedos. Véase la Figura IV.
Finalmente, apriete la tuerca abocinada con la llave dinamométrica
hasta que la llave haga “clic”.
Al apretar la tuerca abocinada con la llave dinamométrica, asegúrese
de que aprieta en el sentido indicado por la flecha de la llave.
La conexión de tubería de refrigerante están aisladas por poliuretano
de celda cerrada.
•
•
•
•
•
•
•
•
•
•
•
1/4t
Corte del tubo de cobre
Tubo de cobre
Bloque de estampar
Retirar las rebabas
Tubo de cobre
Figura I
D
A
Tubo Abocinado
Junta abocinada
Tuerca abocinadaTubería de interior
Llave dinamométrica
Figura II
Figura III
Llave de tuercas
Las tuberías se deben doblar cuidadosamente a fin de no aplastarlas. Usar un doblador de tubos cuando sea posible.
Figura IV
