6-7
Русский
Рисунок 2 Рисунок 3
Рисунок 4 Рисунок 5
Прокладка электропроводки

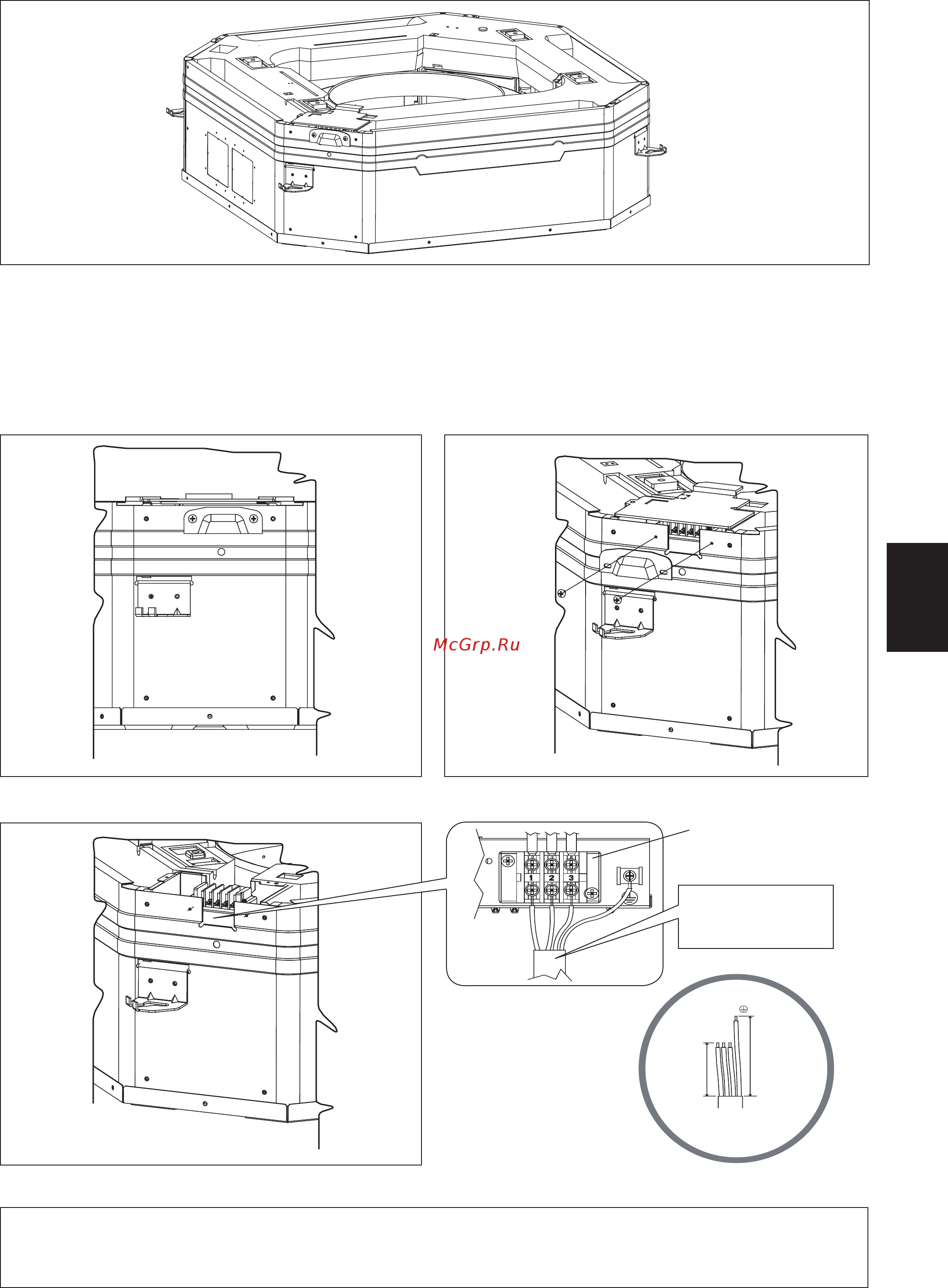

Рисунок 1 и Рисунок 2 показывают место расположения крышки провода в Комнатного блок.
Порядок действий при прокладке проводов электропитания и проводов от наружного блока.
Снимите крышку провода, удалив 2 винта, как показано на Рисунок 3.
Провода будут проходить через отверстия, как показано на Рисунок 4 и 5 соответственно, не пересекая
высоту отверстия.
После этого крышка провода будет установлена обратно и будет закрывать провод.
1.
2.
3.
Рисунок 1
! ОCTOPOЖHO
Не рекомендуется устанавливать как внутренний, так и наружный блоки на высоте более 2000м
над уровнем моря.
Клеммная колодка
источника питания
A
1-3
B
A<B
Уложите провода таким
образом, чтобы крышка
запорного клапана
плотно прилегала.
6 IM-5CKYER-0411(4)SIESTA-RU.ind7 76 IM-5CKYER-0411(4)SIESTA-RU.ind7 7 12/5/14 3:00:26 PM12/5/14 3:00:26 PM
