9-4

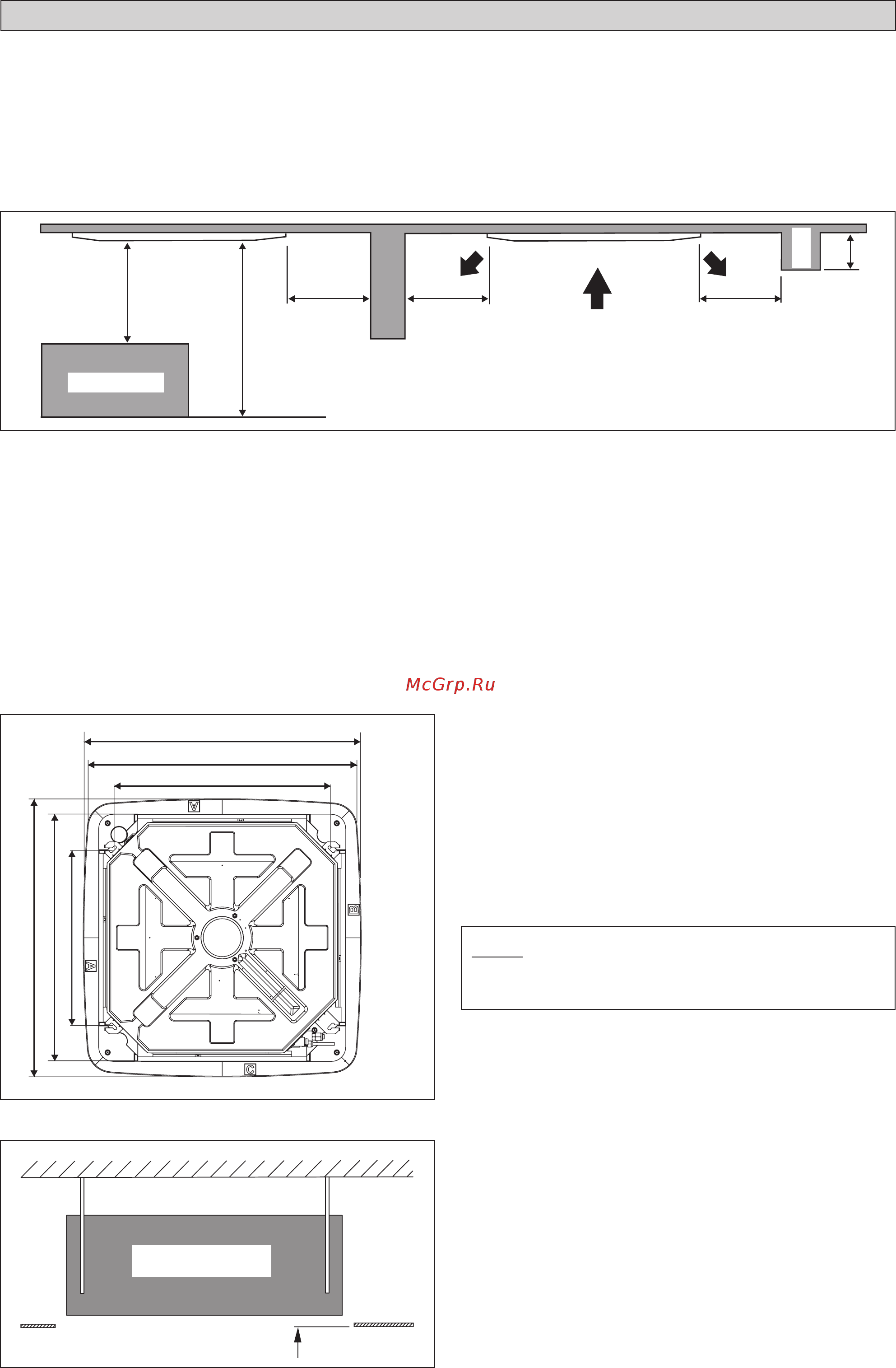

Obstáculo
1m ou mais
3m ou mais
Chão
0,5m ou mais 0,5m ou mais 0,5m ou mais
0,3m ou inferior
Viga
30mm
Unidade interior
Placa de tecto
NOTA
Certifique-se de que discute o trabalho de furação do tecto com
o técnico de instalação contratado.
Meça e assinale a posição da vareta de fixação. Faça o buraco para
a porca angulada no tecto e fixe a vareta de fixação.
O modelo de instalação é prolongado de acordo com a temperatura
e humidade. Verifique as dimensões durante o uso.
As dimensões do modelo de instalação são iguais às dimensões
da abertura no tecto.
Não se esqueça de instalar o modelo de instalação na unidade
interior antes de concluir o trabalho de laminação do tecto.
•
•
•
•
Segure a unidade e pendure-a na vareta de fixação usando a
porca e anilha.
Ajuste a altura da unidade para 30mm entre a superfície inferior
da unidade interior e a superfície do tecto.
Utilizando um calibrador nivelado, certifique-se de que a unidade
se encontra instalada na horizontal e aperte a porca e parafuso
para impedir a sua queda e vibração.
Abra a placa do tecto ao longo do rebordo exterior do modelo de
instalação de papel.
•
•
•
•
Fixação da unidade
Instalação da unidade
INSTALAÇÃO DA UNIDADE INTERIOR
Inspecção preliminar do local
Certifique-se de que lê este manual antes de instalar a unidade interior de ar condicionado.
A flutuação da voltagem fornecida não deve exceder ±10% da voltagem nominal. As linhas de fornecimento de electricidade devem
ser independentes dos transformadores de soldagem que podem originar um elevado grau de flutuação no fornecimento.
Certifique-se de que a localização é conveniente para a cablagem, tubagem e drenagem.
Não exerça pressão sobre as peças de resina quando abrir a unidade ou quando a mover depois de a abrir.
Não retire a unidade da caixa enquanto a move, até chegar ao local onde a vai instalar. Utilize material ou placas de protecção seguros
quando a retirar da caixa ou a levantar para evitar danos ou arranhões na unidade.
•
•
•
•
Assegurar um local onde:
A drenagem possa ser feita facilmente.
Seja conveniente para a cablagem e tubagem.
Haja espaço suficiente para os trabalhos de instalação e manutenção.
Não haja nenhum risco de fuga de gás inflamável.
Quando livre de quaisquer obstáculos no caminho da descarga de ar fresco e retorno de ar quente, deve permitir a disseminação do
ar pela divisão (perto do centro da divisão).
Deve ser disponibilizada uma distância de folga entre a unidade interior e a parede e quaisquer obstáculos conforme apresentado
na figura abaixo.
O local de instalação deve ser suficientemente forte para suportar uma carga 4 vezes superior ao peso da unidade interior com vista
a evitar a amplificação de quaisquer ruídos e vibrações.
O local de instalação (superfície do tecto de fixação) deve assegurar a nivelação e a altura do tecto deve ser de 350mm ou mais.
A unidade interior deve estar afastada de fontes de calor e vapor (evite instalar a unidade perto de uma entrada).
•
a)
b)
c)
d)
e)
f)
g)
h)
i)
990,0mm
880,0~990,0mm (Local de abertura do tecto = 890mm)
770,0mm (Vareta de fixação)
880,0~990,0mm (Local de abertura do tecto)
Direcção da tubagem
622,0mm (Vareta de fixação)
990,0mm
9 IM-5CKYER-0411(4)SIESTA-PT.ind4 49 IM-5CKYER-0411(4)SIESTA-PT.ind4 4 12/5/14 3:02:21 PM12/5/14 3:02:21 PM
