10-5
Italiano
Aprire
Vite
Da casella
controllo
unità
Dal
pannello
anteriore
Filo LED
Filo cambiamento aria
Il pannello anteriore è installabile in una sola direzione, seguire la direzione delle tubature. (Seguire la direzione della tubazione)
Togliere la mascherina di installazione prima di installare il pannello anteriore.
•
•

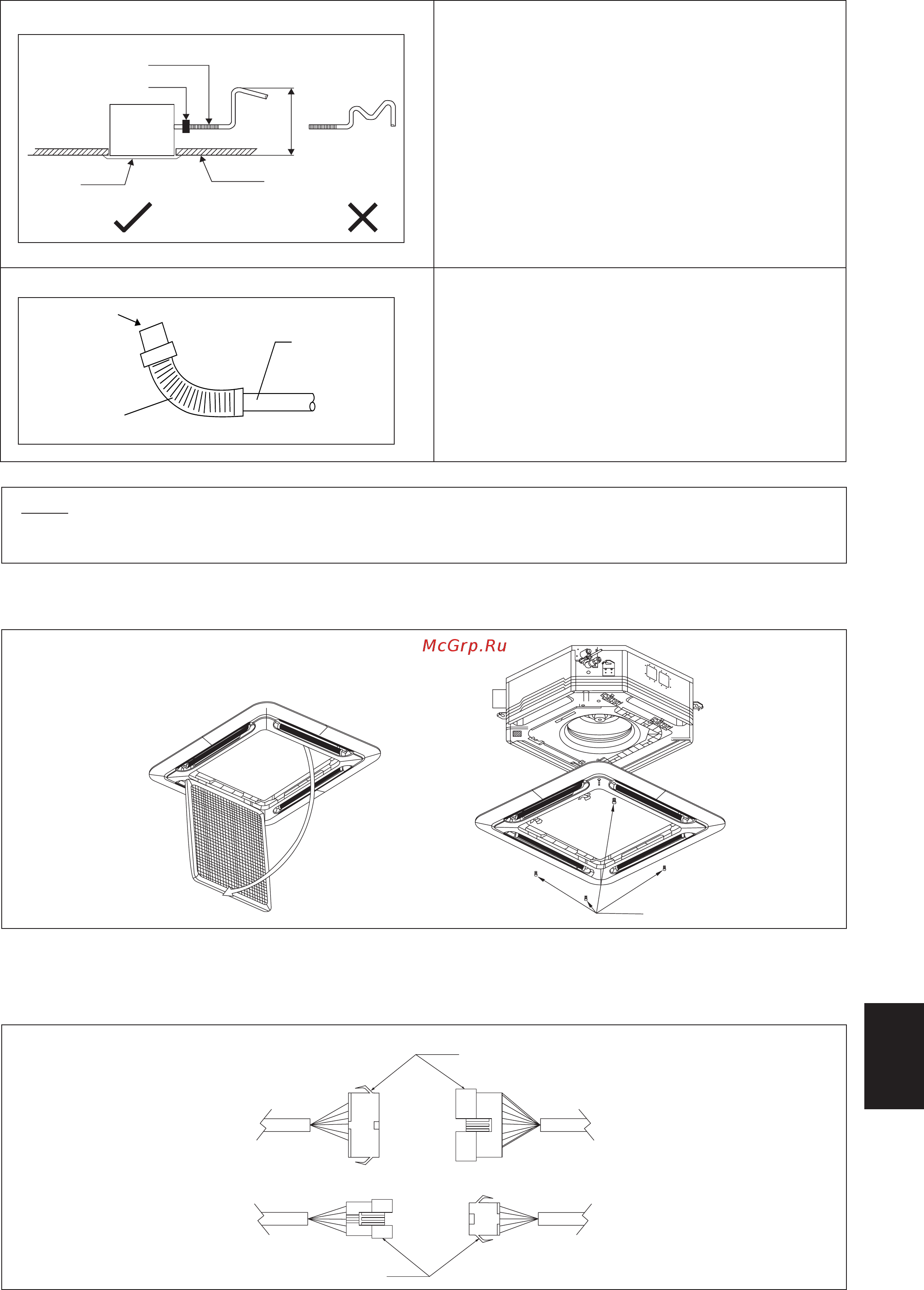

Installazione pannello
Aprire la griglia per la presa dell’aria tirando all’indietro i relativi fermi e sfilarla dal pannello unitamente al filtro.
Installare il pannello del telaio anteriore sull’unità per interni con 4 viti e serrare completamente per evitare perdite di aria fredda.
Collegare l’unità per interni al filo dei LED e a quello per il cambiamento dell’aria.
Una volta effettuato il collegamento, inserire il connettore per l’oscillazione dell’aria nella scatola di controllo.
•
•
•
•
NOTA
Questa unità per interni utilizza una pompa di scarico specifica per lo scarico della conensa. Installare l’unità
orizzontalmente per evitare perdite di acqua o condensa nella zona di uscita aria.
Alimentazione
acqua
Tubo di scarico flessibile
Tubo scarico
principale
Il tubo di scarico deve trovarsi in pendenza per consentire
uno scarico omogeneo.
Evitare che il tubo di scarico sia su piani ad inclinazione mista
per evitare un ritorno del flusso dell’acqua.
Durante il collegamento delle tubazioni di scarico, evitare
accuratamente di non esercitare alcuna forza ulteriore sul
connettore di scolo dell’unità per interni.
Il diametro esterno del collegamento dello scarico sul tubo
flessibile di scarico è pari a 20mm.
Le tubature di scarico debbono essere sottoposte a trattamento
di isolamento termico (schiuma in polietilene con spessore
superiore a 8,0mm) per evitare che la condensa goccioli nel
locale.
•
•
•
•
•
Collegare il tubo principale di scarico allo scarico
flessibile.
Inserire acqua dal tubo flessibile di scarico e controllare la
presenza di eventuali perdite dalla tubatura.
Al completamento del test, collegare il tubo flessibile di
scarico al relativo connettore sull’unità per interni.
•
•
•
Tubazioni scarico
Test di scarico
Morsetto tubatura
Soffitto
700,0mm
o meno
Pannello
Tubi Flessibile
Unità
Interna
10 IM-5CKYER-0411(4)SIESTA-IT.in5 510 IM-5CKYER-0411(4)SIESTA-IT.in5 5 12/5/14 3:04:03 PM12/5/14 3:04:03 PM
