8-7
Ελληνικά
Εικόνα 2 Εικόνα 3
Εικόνα 4 Εικόνα 5

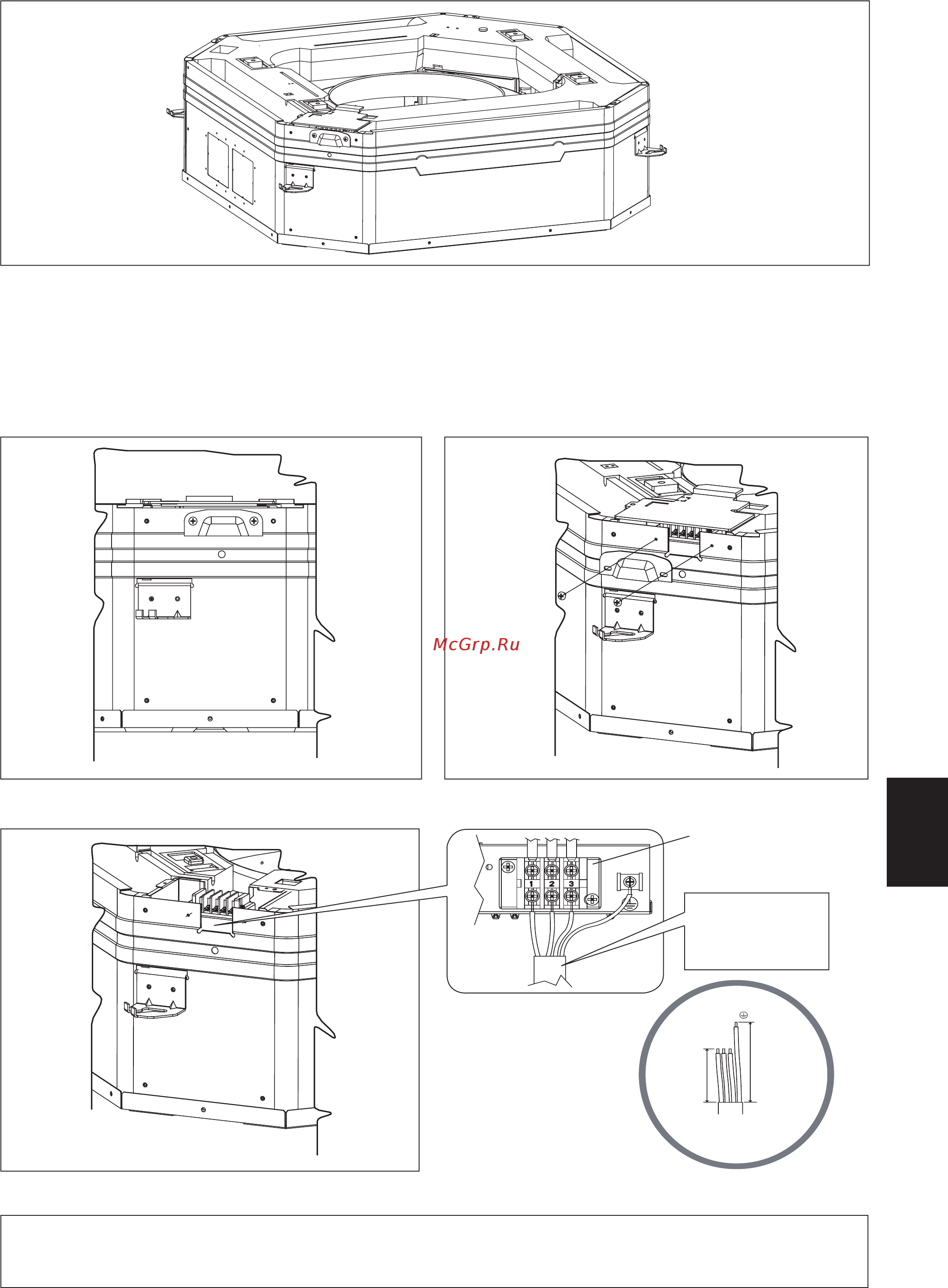

Εγκατάσταση καλωδίων
Η Εικόνα 1 και 2 δείχνουν τη θέση του καλωδίου καλύμματος μέσα στην εσωτερική μονάδα.
Βήματα για την εγκατάσταση των καλωδίων παρόχής ρεύματος και καλώδιο από την εξωτερική μονάδα.
Αφαιρέστε το κάλυμμα καλωδίου αφαιρώντας 2 βίδες όπως δείχνει η Εικόνα 3.
Τα καλώδια θα περάσουν από την τρύπα όπως δείχνει η Εικόνα 4 και 5 αντίστοιχα χωρίς να διασταυρώνεται το ύψος
της τρύπας.
Μετά απ’αυτό, το κάλυμμα καλωδίου θα συναρμολογηθεί ξανά για να κλείσει το καλώδιο.
1.
2.
3.
Εικόνα 1
! ΠΡΟΣΟΧΗ
Μην εγκαθιστάτε τη μονάδα σε υψόμετρο άνω των 2000μ τόσο σε εσωτερικό όσο και σε εξωτερικό χώρο
Πλακέτα ακροδεκτών
τροθοδοσίας
Μορφοποιήστε τα
καλώδια έτσι ώστε το
κάλυμμα της βαλβίδας
στάσης να ταιριάζει με
ασφάλεια.
A
1-3
B
A<B
