REV 101
• 3 AC 230 V
nr. 4 x 6 mm
2
• 3N AC 400 V
nr. 5 x 2,5 mm
2
55
830
720
55
55
85
460
640
45
50
970
915
55
25
50
55
I dati riportati sul presente documento sono da ritenersi non vincolanti. L'azienda si riserva di apportare modifiche tecniche in qualsiasi momento.
The specifications shown in this document are to be considered not binding. The company reserves the right to make technical changes at any moment.
Die auf dieser Unterlage angegebenen technischen Daten sind als unverbindlich anzusehen. Die Firma behält sich das Recht vor zu jeder zeit technische Änderungen vorzunehmen.
Les données techniques sur ce document ne doivent pas être considérées contraigrantes. La societé se réserve le droit d'apporter des modifications techniques à tout moment.
Los datos tecnicos indicados en el presente catalogo no son vinculantes. La empresa se reserva el derecho de efectuar modificationes sin previo aviso.
Ø 40 mm
Ø 40 mm
01.03.2012
55 720
830
55
13560
25
55
54 05
55
460
640
85
Ø 3/4"
135
60
650
Ø 3/4"
25

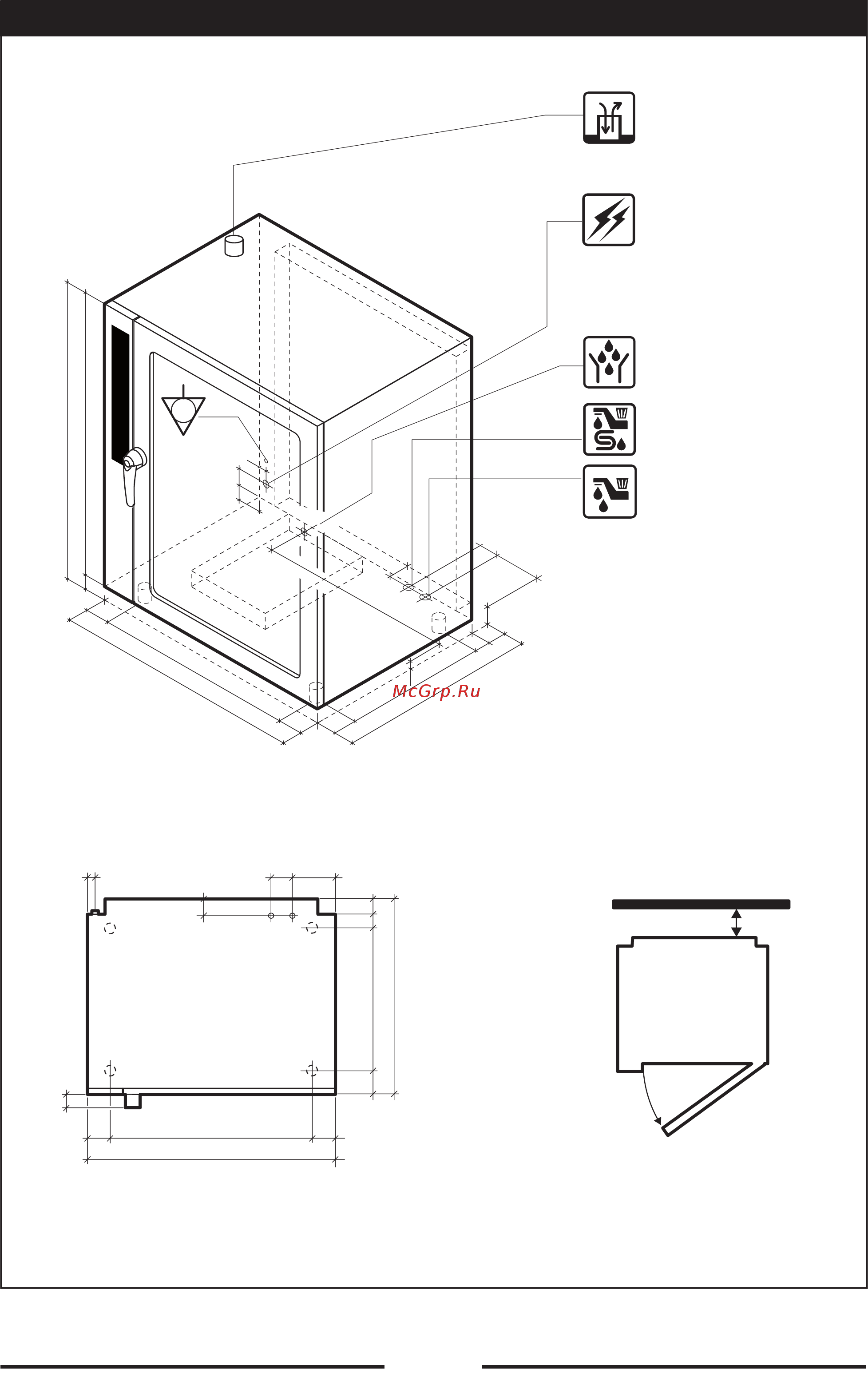

INSTALLATION DIAGRAMS RGV 101 M - RGV 101 S
