–12–
SMMS-i
Руководство по установке
RU
SMMS-i
Руководство по установке

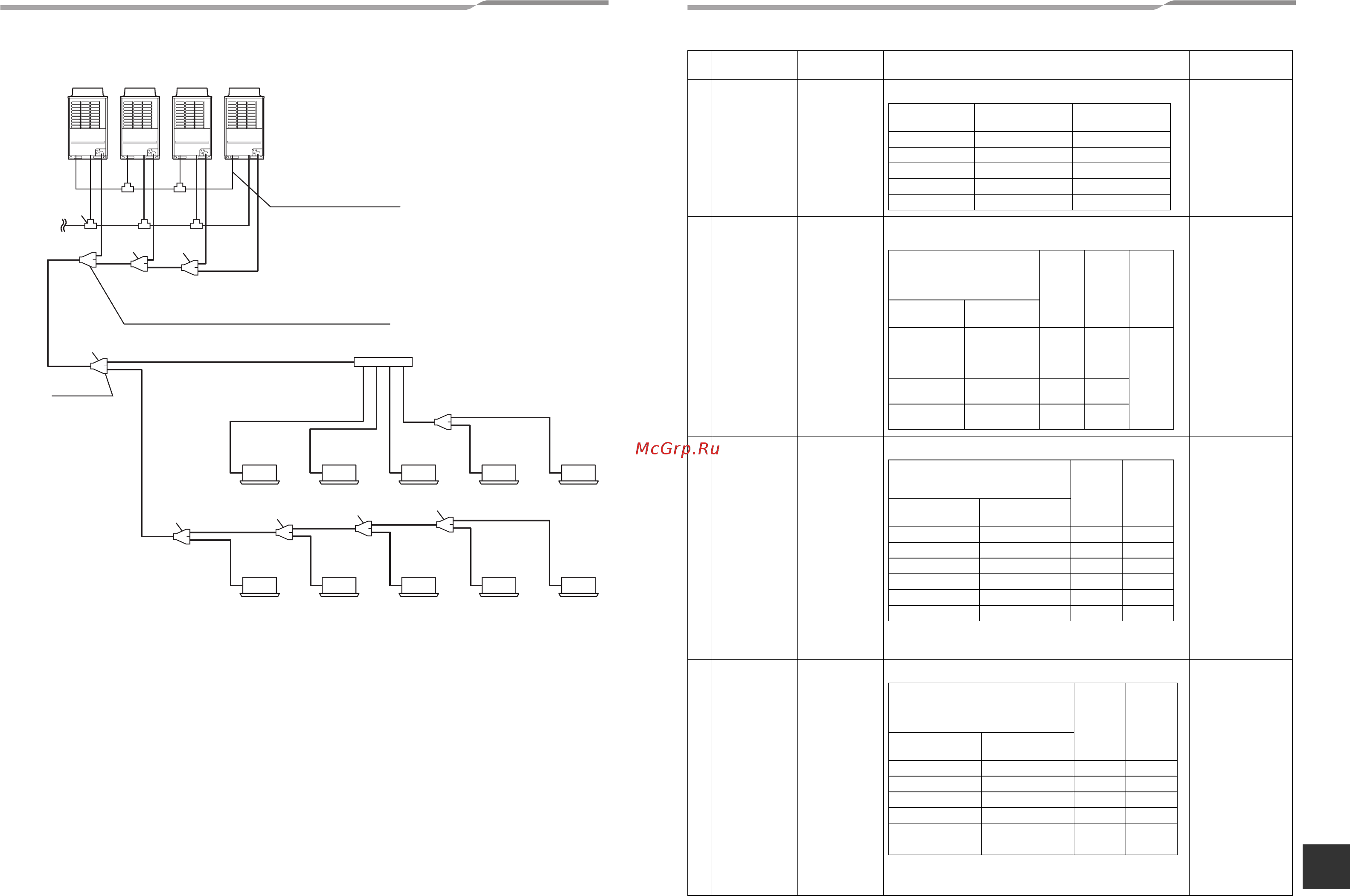

(7) Коллектор
(4) Отводная труба
(5) Трубки для подсоединения
внутренних блоков
Внутренний блок
Первое ответвление
Внутренний блок
Ведущий
блок A
Ведомый
блок D
Ведомый
блок C
Ведомый
блок B
(1) Трубки для подсоединения
наружных блоков
(8) Набор трубопроводных соединений наружных блоков (Для компоновки наружных блоков)
Y-образный
разветвитель
Наружный
блок
(1)(1)(1)
(8)
(8)
(8)
(2)
(2) Уравнительные трубы Ø9,5
(6)
(4)
(3)
Магистраль
(6)
(6) Y-образный разветвитель
(5) (5) (5) (5)
(4)
(6)
(6)
(6)
(4)
(4)
(4)
(5)(5)(5)(5)(5)
(2)
№
Части
трубопровода
Наименование
Выбор размера труб Примечания
(1)
Наружный блок
È
Набор
трубопроводных
соединений
наружных блоков
Трубка для
подсоединения
наружного блока
Размер трубы для подсоединения наружного блока
Аналогично размеру
трубы
подсоединения
наружного блока.
(2)
Между
трубопроводным
и соединениями
наружных блоков
Главный
соединительный
трубопровод
между
наружными
блоками
Размер трубы соединительного трубопровода между
наружными блоками
Размер трубы
отличается в
зависимости от
суммарного
значения кодов
производительности
наружных блоков на
стороне выпуска.
(См. Таблицу 2.)
(3)
Набор
трубопроводных
соединений
ведущего
наружного блока
È
Участок первого
ответвления
Магистраль
Размер трубы в магистральном трубопроводе
* Максимальная эквивалентная длина магистрального
трубопровода составляет не более 70м (Реальна длина
составляет не более 50м.).
Размер трубы
отличается в
зависимости от кода
производительности
наружного блока.
(См. Таблицу 2.)
(4)
Участок
ответвления
È
Участок
ответвления
Отводная труба
ответвления
Размер трубы между ответвлениями *1
*1: При превышении размера трубы магистрального
трубопровода, размер задается таким же, как размер трубы
магистрального трубопровода.
Размер трубы
отличается в
зависимости от
суммарного
значения кодов
производительности
внутренних блоков
на стороне выпуска.
Если суммарное
значение превышает
код
производительности
наружного блока,
применяется код
производительности
наружного блока.
(См. Таблицу 1 и 2.)
Тип На стороне газа
На стороне
жидкости
MAP080 Ø22,2 Ø12,7
MAP100 Ø22,2 Ø12,7
MAP120 Ø28,6 Ø12,7
MAP140 Ø28,6 Ø15,9
MAP160 Ø28,6 Ø15,9
Сумма кодов
производительности
наружных блоков на
стороне выпуска
На
стороне
газа
На стороне
жидкости
Уравнительная
труба
В HP
В единицах
мощности
от 16 до менее 22
от 45,0 до
менее 61,5
Ø28,6 Ø15,9
Ø9,5
от 22 до менее 26
от 61,5 до
менее 73,0
Ø34,9 Ø19,1
от 26 до менее 36
от 73,0 до
менее 101,0
Ø34,9 Ø19,1
36 или более
101,0 или
более
Ø41,3 Ø22,2
Сумма кодов
производительности всех
наружных блоков
На
стороне
газа
На
стороне
жидкости
В HP
В единицах
мощности
от 8 до менее 12
от 22,4 до менее 33,5
Ø22,2 Ø12,7
от 12 до менее 14
от 33,5 до менее 38,4
Ø28,6 Ø12,7
от 14 до менее 22
от 38,4 до менее 61,5
Ø28,6 Ø15,9
от 22 до менее 36
от 61,5 до менее 101,0
Ø34,9 Ø19,1
от 36 до менее 46
от 101,1 до менее 130,0
Ø41,3 Ø22,2
46 или более
130,0 или более
* Ø41,3 Ø22,2
Сумма кодов
производительности
внутренних блоков на стороне
выпуска
На
стороне
газа
На
стороне
жидкости
В HP
В единицах
мощности
Менее 2,4 Менее 6,6 Ø12,7 Ø9,5
от 2,4 до менее 6,4 от 6,6 до менее 18,0
Ø
15,9
Ø
9,5
от 6,4 до менее 12,2 от 18,0 до менее 34,0 Ø22,2
Ø
12,7
от 12,2 до менее 20,2 от 34,0 до менее 56,5 Ø28,6
Ø
15,9
от 20,2 до менее 35,2 от 56,5 до менее 98,5 Ø34,9 Ø19,1
35,2 или более Не менее 98,5 Ø41,3 Ø22,2
23-RU 24-RU
