–30–
SMMS-i
Руководство по установке
RU
SMMS-i
Руководство по установке
<Корректирующее испытание>
▼ Запуск работы

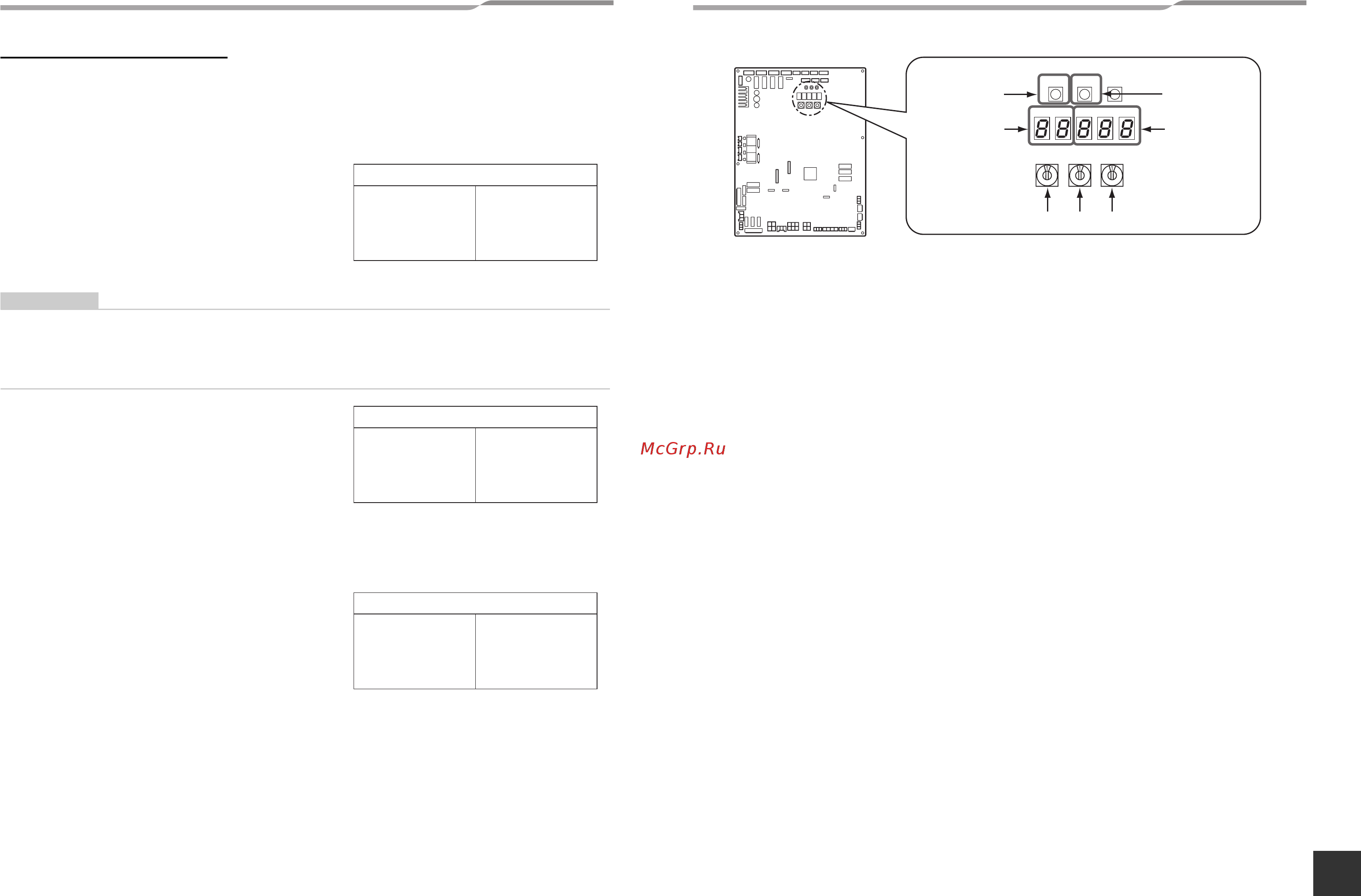

1 Установите поворотные переключатели на интерфейсной плате ведущего наружного блока
следующим образом.
В режиме “COOL”: SW01=[2], SW02=[5], SW03=[1].
В режиме “HEAT”: SW01=[2], SW02=[6], SW03=[1].
2 Нажмите и удерживайте SW04 в течение более 2 секунд.
ПРИМЕЧАНИЕ
• Во время пробного пуска изменение настройки температуры недоступно.
• Ошибки обнаруживаются, как обычно.
• Блок не запускается в режиме пробного пуска в течение 3 минут после включения питания или остановки
работы.
▼ Остановка работы
1 Установите поворотные переключатели на интерфейсной плате ведущего блока снова на
их изначальные значения:
SW01 на [1], SW02 на [1] и SW03 на [1].
[A]
[C ]
[H ]
[B]
[ ]
[ ]
7-сегментный дисплей
[A]
[C ]
[H ]
[B]
[ - C ]
[ - H ]
7-сегментный дисплей
[A]
[U1]
[B]
[ ]
7-сегментный дисплей
SW04
SW01 SW02
SW03
D600 D601 D602 D603 D604
SW05 SW15
Нажмите
переключатель
7-сегментный
дисплей [A]
Нажмите
переключатель
7-сегментный
дисплей [B]
Поворотные переключатели
Интерфейсная плата
59-RU 60-RU
