–7–
SMMS-i
Руководство по установке
SMMS-i
Руководство по установке

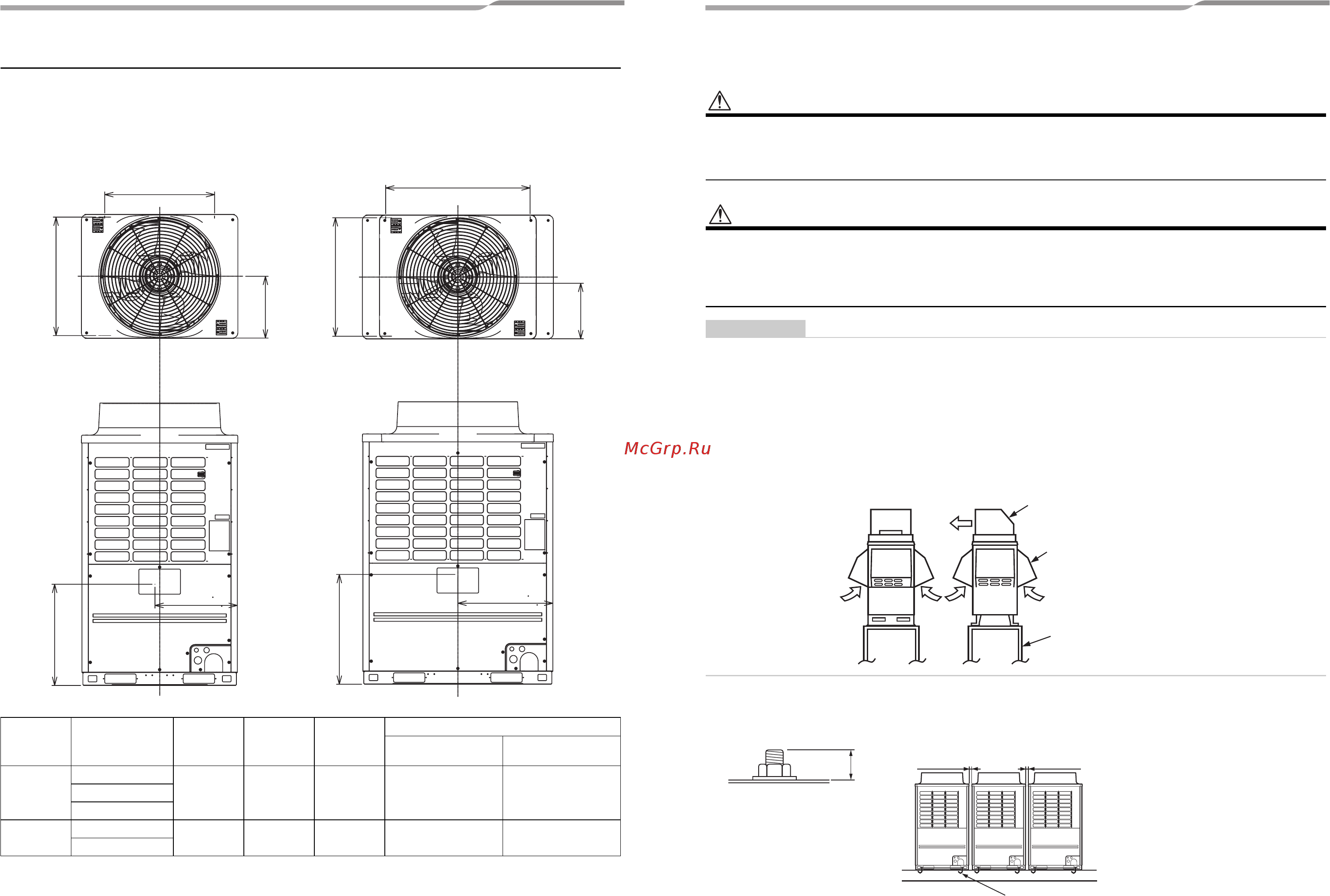

Центр масс и вес
◆ Центр масс наружного блока
№Тип модели X (мм)Y (мм)Z (мм)
Вес (кг)
Модель с
тепловым насосом
Модель только с
охлаждением
(A)
MAP080
500 390 645 242 241
MAP100
MAP120
(B)
MAP140
605 350 700 330 330
MAP160
Z
X
Z
X
Y
Y
(A)
(B)
Позиция анкерного болта
700
Позиция анкерного болта
920
Позиция анкерного болта
755
Позиция анкерного болта
755
6 УСТАНОВКА НАРУЖНОГО БЛОКА
ПРЕДУПРЕЖДЕНИЕ
• Устанавливайте наружный блок в месте, где фундамент может выдержать его вес.
Если крепление недостаточно прочное, блок может упасть и нанести травму.
•
Выполните указанную работу по установке в целях обеспечения защиты от сильного ветра и землетрясений.
Неправильная или незавершенная установка наружного блока может явиться причиной несчастных случаев при падении блока.
ВНИМАНИЕ
• Из наружного блока происходит слив воды. (Особенно в режиме обогрева)
Устанавливайте наружный блок в месте с хорошим стоком.
• При установке уделите внимание прочности и уровню фундамента, чтобы избежать появления
ненормальных звуков (вибрация или шум).
ТРЕБОВАНИЕ
Установка в снежных районах
1. Устанавливайте наружный блок на фундаменте большей высоты, чем выпадающий снег, или
устанавливайте специальную стойку, чтобы выпадающий снег не оказывал влияния на блок.
• Устанавливайте стойку большей высоты, чем выпадающий снег.
• Используйте на стойке наклонную опору, чтобы не нарушался слив воды. (Избегайте использования
стойки с плоской поверхностью.)
2. Прикрепите снегозащитный кожух к воздухозаборному и воздуховыпускному отверстиям.
• Оставьте достаточное пространство для снегозащитного кожуха, чтобы он не мешал
воздухозаборному и воздуховыпускному отверстиям.
1. При установке нескольких наружных блоков располагайте их на расстоянии 20мм и более друг от друга.
Закрепляйте каждый наружный блок с помощью анкерных болтов M12 в 4 позициях. Для анкерного болта
соответствует выступ в 20мм.
Снегозащитный кожух для
воздуховыпускного отверстия
(приобретается на месте)
Снегозащитный кожух для
воздуховыпускного отверстия
(для 4 сторон)
(приобретается на месте)
Стойка
(приобретается на месте)
20
не менее 20мм
не менее 20мм
Анкерный болт M12
4 позиции/блок
13-RU 14-RU
