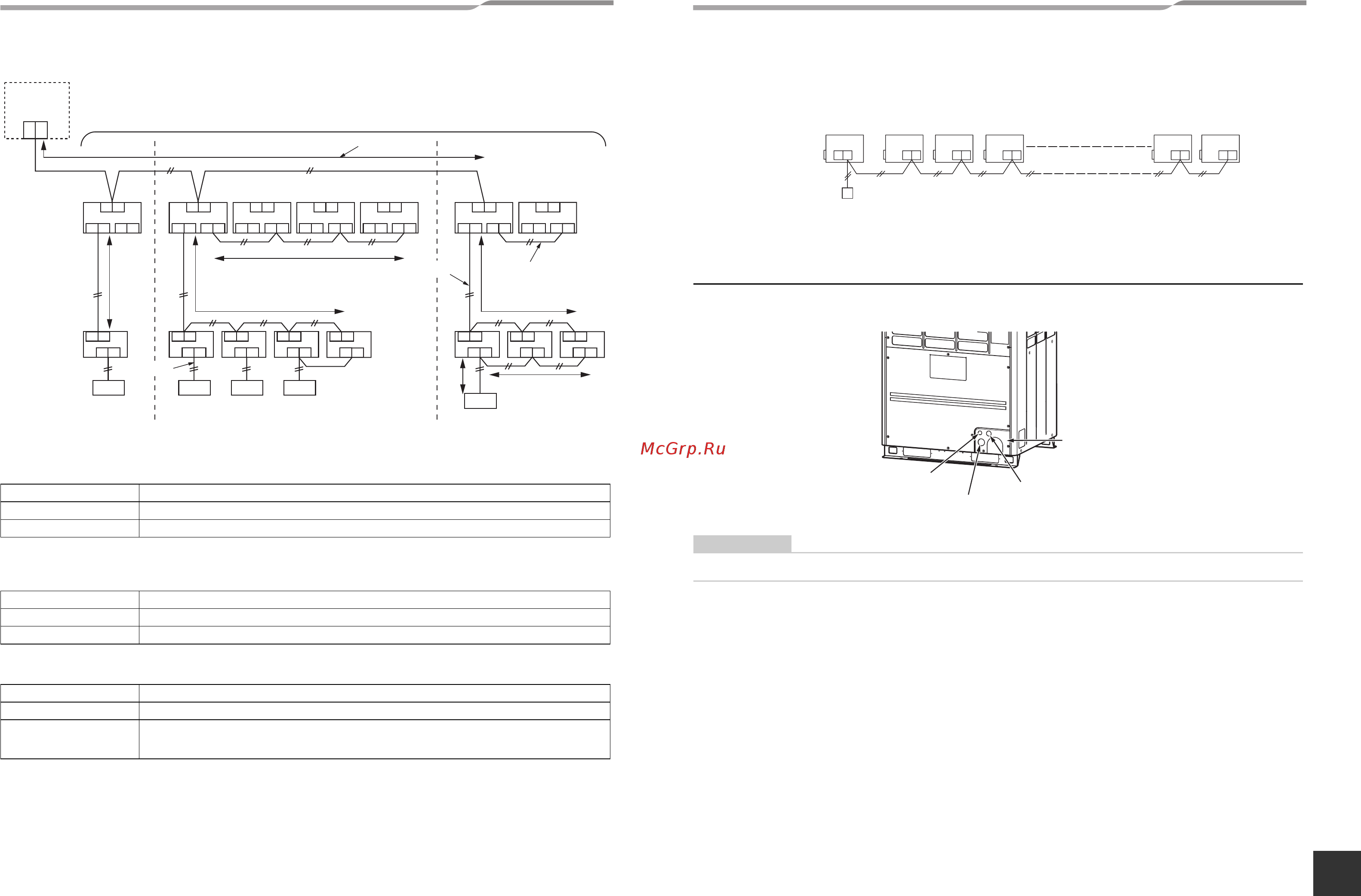

Toshiba MMY-MAP1604HT8-E [21/34] Подсоединение проводов электропитания и сигнальных проводов
![Toshiba MMY-MAP1204HT8-E [21/34] Подсоединение проводов электропитания и сигнальных проводов](/views2/1332777/page21/bg15.png)
–20–
SMMS-i
Руководство по установке
RU
SMMS-i
Руководство по установке
Обязательно соблюдайте правила, изложенные в таблицах ниже, относительно размера и длины сигнальных
проводов.
(*1): Общая длина проводки сигнальных проводов для всех контуров охлаждения (L1 + L2 + L3 + L4)
Таблица-1 Проводка сигнальных проводов между внутренними и наружными блоками (L1, L2, L3),
Проводка проводов системы центрального управления (L4)
Электромонтаж Двухжильный, неполярный
Тип Заземление
Сечение/Длина 1,25мм
2
: До 1000м/2,0мм
2
: До 2000м (*1)
Таблица-2 Проводка сигнальных проводов между наружными блоками (L5)
Электромонтаж Двухжильный, неполярный
Тип Заземление
Сечение/Длина От 1,25мм
2
до 2,0мм
2
/До 100м (L5)
Таблица-3 Проводка проводов системы дистанционного управления (L6, L7)
Провод Двухжильный, неполярный
Сечение От 0,5мм
2
до 2,0мм
2
Длина
• До 500м (L6 + L7)
• До 400м в случае беспроводного пульта управления в групповом управлении
• До 200м общей длины проводки сигнальных проводов между внутренними блоками (L6)
U3 U4
U1 U2
U1
U3
U2
U4
U5 U6
U1 U2
A B
U3 U4
U1 U2
U5 U6
U1 U2
A B
U1 U2
A B
U1 U2
A B
U1 U2
A B
U3 U4
U1 U2
U5 U6
U3 U4
U1 U2
U5 U6
U3 U4
U1 U2
U5 U6
U3 U4
U1 U2
U5 U6
U1 U2
A B
U1 U2
A B
U1 U2
A B
U3 U4
U1 U2
U5 U6
L1
L5
L6
L7
L4
L2 L3
Ведущий
блок
Ведущий
блок
Ведомый
блок
Ведомый
блок
Ведомый
блок
Ведущий
блок
Ведомый
блок
Супер-модульная мультисистема (SMMS)
Центральный
пульт
управления
Наружный
блок
Внутренний
блок
Таблица-1
Таблица-2
Таблица-1
Пульт дистанционного управления
Пульт дистанционного управления
Пульт
дистанционного
управления
Таблица-3
◆ Групповое управление через пульт дистанционного управления
Групповое управление несколькими внутренними блоками (8 блоков) с одного пульта дистанционного управления
Подсоединение проводов электропитания и сигнальных
проводов
Удалите заглушки в панели трубопровода/электропроводки в передней части блока и панели в основании, чтобы
пропустить провода электропитания и сигнальные провода через отверстия.
ПРИМЕЧАНИЕ
Обязательно разводите провода электропитания и сигнальные провода.
AB AB AB AB AB AB
(A.B)
Пульт дистанционного
управления
Внутренний блок
No.1
No.2
No.3
No.4
No.7
No.8
Панель трубопровода/
электропроводки
Заглушка отверстия
для провода
электропитания
Заглушка отверстия для
провода электропитания
Заглушка отверстия для
сигнального провода
39-RU 40-RU
