–5–
SMMS-i
Руководство по установке
SMMS-i
Руководство по установке
4 ВЫБОР МЕСТА УСТАНОВКИ
Получив согласие покупателя, устанавливайте кондиционер в месте, отвечающем следующим
требованиям:
• Место, в котором блок может быть установлен горизонтально.
• Место должно обеспечивать достаточное пространство для безопасного проведения обслуживания и
проверок.
• Место, где сливная вода не вызывает никаких проблем даже в случае ее утечки.
Избегайте следующих мест:
• Места с повышенным содержанием
соли (прибрежные районы) или места с повышенным содержанием
сернистого газа (районы геотермальных источников). (В случае выбора подобных мест, требуется
специальное обслуживание.)
• Места, подверженные воздействию масла (включая машинное масло), пара, угара масла или
агрессивных газов.
• Места, где применяются органические растворители.
• Химические заводы с системой охлаждения, использующей жидкую углекислоту.
• Места,
где установлено устройство, генерирующее высокочастотные волны (инвертор, не находящийся
на балансе энергокомпании генератор, медицинская аппаратура или оборудование связи). (Это может
вызвать ошибки в управлении кондиционером или помехи в работе указанных выше устройств.)
• Места, где выпускаемый из наружного блока воздух может дуть в окна соседнего дома.
• Места, не способные выдержать вес
блока.
• Места с плохой вентиляцией.

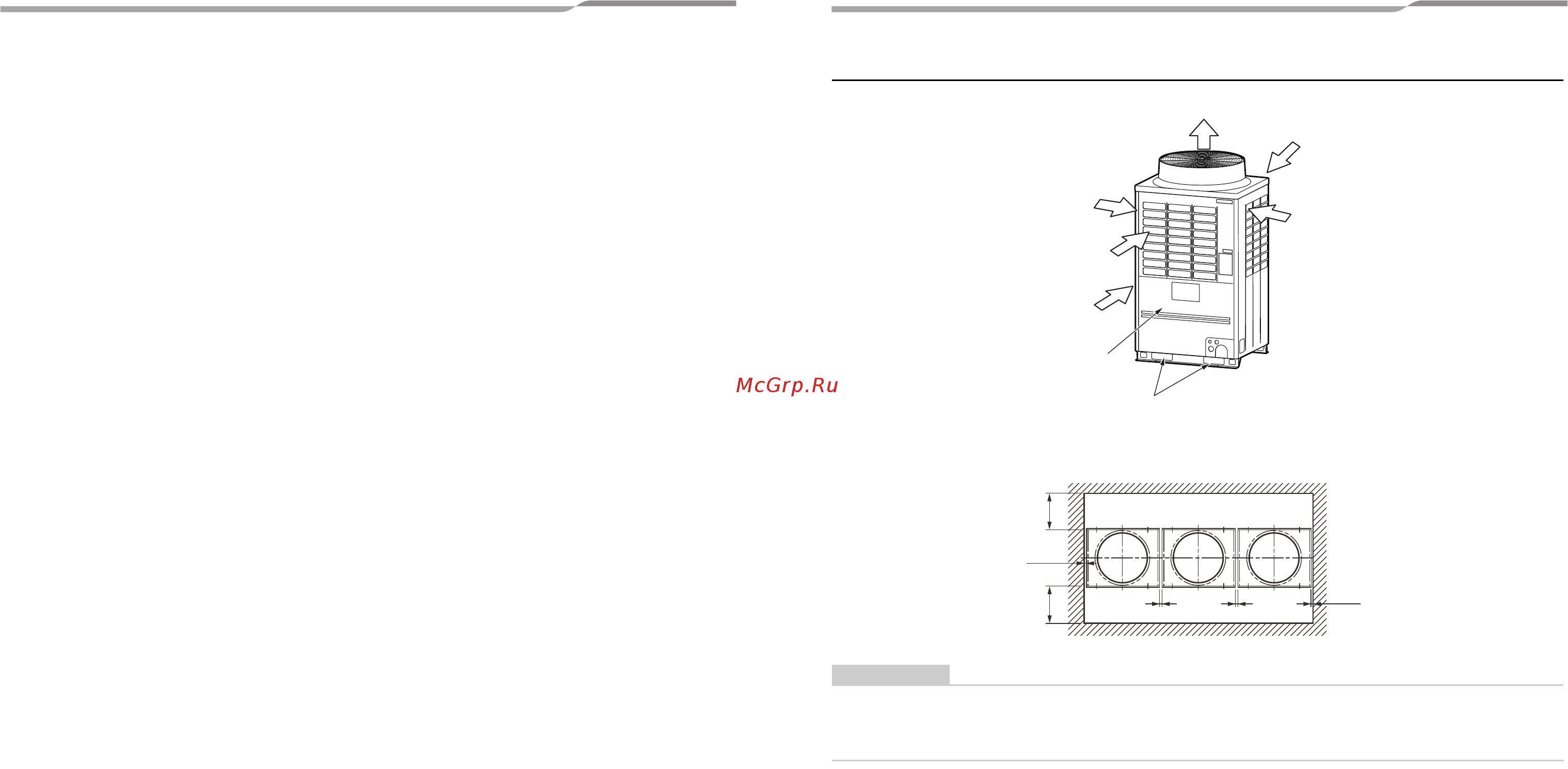

Пространство для установки
Оставляйте пространство, необходимое для эксплуатации, установки и обслуживания.
ПРИМЕЧАНИЕ
• Если сверху наружного блока имеется препятствие, обеспечьте свободное пространство не менее
2000мм до верхней части наружного блока.
• Если вокруг наружного блока имеется стена, убедитесь в том, что ее высота не превышает 800мм.
Выпуск воздуха
Воздухозаборник
Воздухозаборник
Воздухозаборник
Воздухозаборник
Поверхность панели
для установки/
обслуживания
Прямоугольные
транспортировочные
отверстия
Вид наружного блока сверху
не менее 10мм
не менее 500мм
(Задняя сторона)
не менее 10мм
не менее 500мм
(Передняя сторона)
не менее 20мм
не менее 20мм
9-RU 10-RU
+00EH99871699_09RU.book Page 5 Monday, August 30, 2010 5:42 PM
