–6–
SMMS-i
Руководство по установке
RU
SMMS-i
Руководство по установке

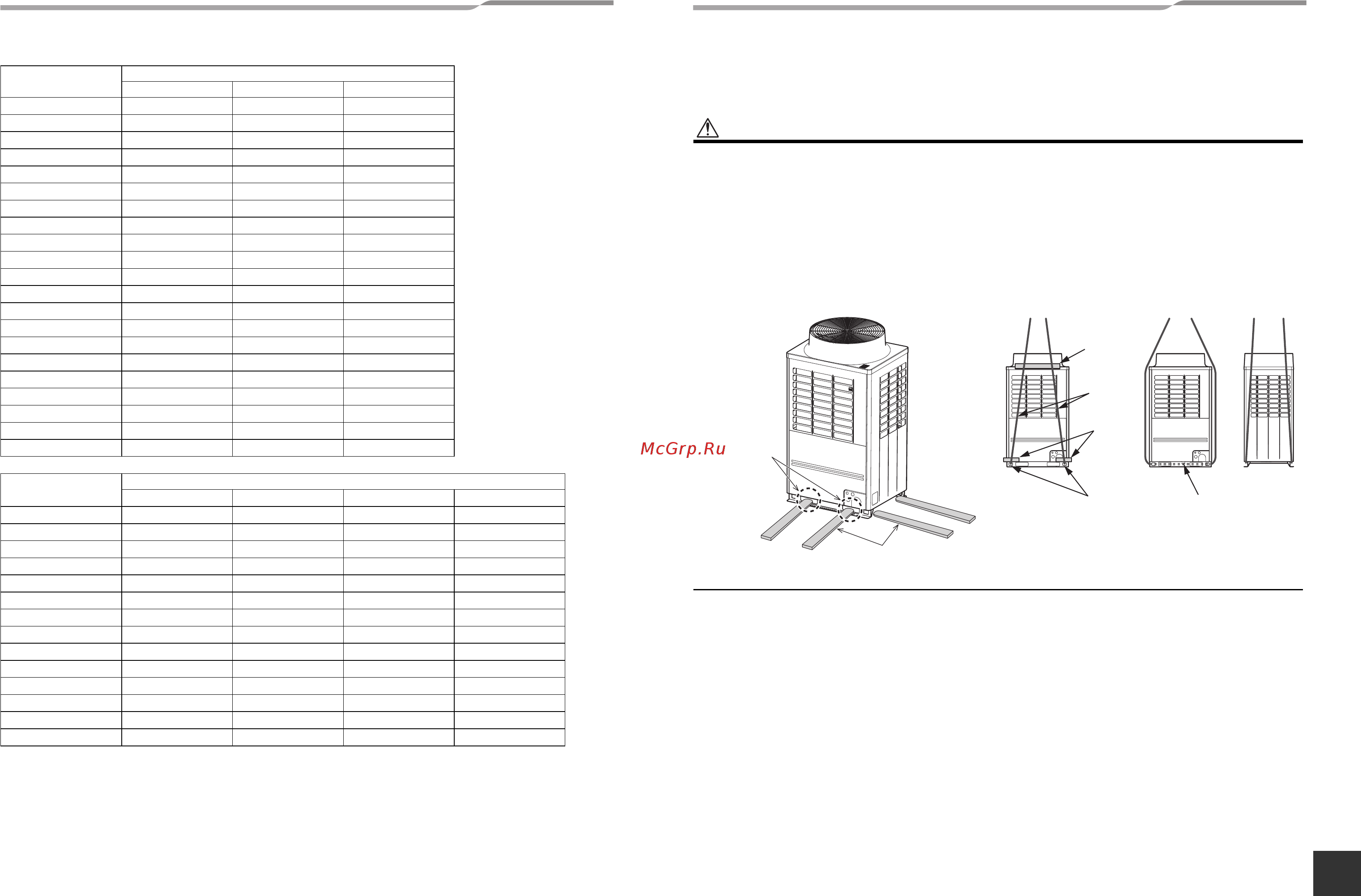

▼ Комбинации наружных блоков
Модель
(Стандартный тип)
Комбинируемые наружные блоки
Блок 1 Блок 2 Блок 3
MMY-MAP0804* MMY-MAP0804* – –
MMY-MAP1004* MMY-MAP1004* – –
MMY-MAP1204* MMY-MAP1204* – –
MMY-MAP1404* MMY-MAP1404* – –
MMY-MAP1604* MMY-MAP1604* – –
MMY-AP1814* MMY-MAP1004* MMY-MAP0804* –
MMY-AP2014* MMY-MAP1004* MMY-MAP1004* –
MMY-AP2214* MMY-MAP1204* MMY-MAP1004* –
MMY-AP2414* MMY-MAP1204* MMY-MAP1204* –
MMY-AP2614* MMY-MAP1604* MMY-MAP1004* –
MMY-AP2814* MMY-MAP1604* MMY-MAP1204* –
MMY-AP3014* MMY-MAP1604* MMY-MAP1404* –
MMY-AP3214* MMY-MAP1604* MMY-MAP1604* –
MMY-AP3414* MMY-MAP1204* MMY-MAP1204* MMY-MAP1004*
MMY-AP3614* MMY-MAP1204* MMY-MAP1204* MMY-MAP1204*
MMY-AP3814* MMY-MAP1604* MMY-MAP1204* MMY-MAP1004*
MMY-AP4014* MMY-MAP1604* MMY-MAP1204* MMY-MAP1204*
MMY-AP4214* MMY-MAP1604* MMY-MAP1404* MMY-MAP1204*
MMY-AP4414* MMY-MAP1604* MMY-MAP1604* MMY-MAP1204*
MMY-AP4614* MMY-MAP1604* MMY-MAP1604* MMY-MAP1404*
MMY-AP4814* MMY-MAP1604* MMY-MAP1604* MMY-MAP1604*
Модель
(Модель повышенной
производительности)
Комбинируемые наружные блоки
Блок 1 Блок 2 Блок 3 Блок 4
MMY-AP1624* MMY-MAP0804* MMY-MAP0804* – –
MMY-AP2424* MMY-MAP0804* MMY-MAP0804* MMY-MAP0804* –
MMY-AP2624* MMY-MAP1004* MMY-MAP0804* MMY-MAP0804* –
MMY-AP2824* MMY-MAP1004* MMY-MAP1004* MMY-MAP0804* –
MMY-AP3024* MMY-MAP1004* MMY-MAP1004* MMY-MAP1004* –
MMY-AP3224* MMY-MAP0804* MMY-MAP0804* MMY-MAP0804* MMY-MAP0804*
MMY-AP3424* MMY-MAP1004* MMY-MAP0804* MMY-MAP0804* MMY-MAP0804*
MMY-AP3624* MMY-MAP1004* MMY-MAP1004* MMY-MAP0804* MMY-MAP0804*
MMY-AP3824* MMY-MAP1004* MMY-MAP1004* MMY-MAP1004* MMY-MAP0804*
MMY-AP4024* MMY-MAP1004* MMY-MAP1004* MMY-MAP1004* MMY-MAP1004*
MMY-AP4224* MMY-MAP1204* MMY-MAP1004* MMY-MAP1004* MMY-MAP1004*
MMY-AP4424* MMY-MAP1204* MMY-MAP1204* MMY-MAP1004* MMY-MAP1004*
MMY-AP4624* MMY-MAP1204* MMY-MAP1204* MMY-MAP1204* MMY-MAP1004*
MMY-AP4824* MMY-MAP1204* MMY-MAP1204* MMY-MAP1204* MMY-MAP1204*
5 ТРАНСПОТИРОВКА НАРУЖНОГО БЛОКА
НА МЕСТО УСТАНОВКИ
ВНИМАНИЕ
Обращайтесь с наружным блоком осторожно, соблюдая следующие правила.
• При использовании автопогрузчика или другого машинного оборудования для погрузки/разгрузки в
процессе транспортировки, вставляйте вилы автопогрузчика в транспортировочные прямоугольные
отверстия, как показано ниже.
• При поднятии блока пропустите трос, способный удержать вес блока, через транспортные
прямоугольные отверстия и перевяжите блок с 4 сторон.
(Для предотвращения повреждения внешней поверхности наружного блока в
местах, где трос
контактирует с наружным блоком, используйте прокладки.)
(На боковых поверхностях имеются армирующие пластины, через которые трос пропускаться не может.)
Передняя/
задняя
сторона
ХОРОШО ПЛОХО ПЛОХО
Пластырь
Трос
Пластырь
Прямоугольные
отверстия для
поднятия
Армирующая
пластина
Вилы
автопогрузчика
Прямоугольные
транспортировоч
ные отверстия
ХОРОШО
ПЛОХО
Боковая
сторона
11-RU 12-RU
+00EH99871699_09RU.book Page 6 Monday, August 30, 2010 5:42 PM
