EH99871699

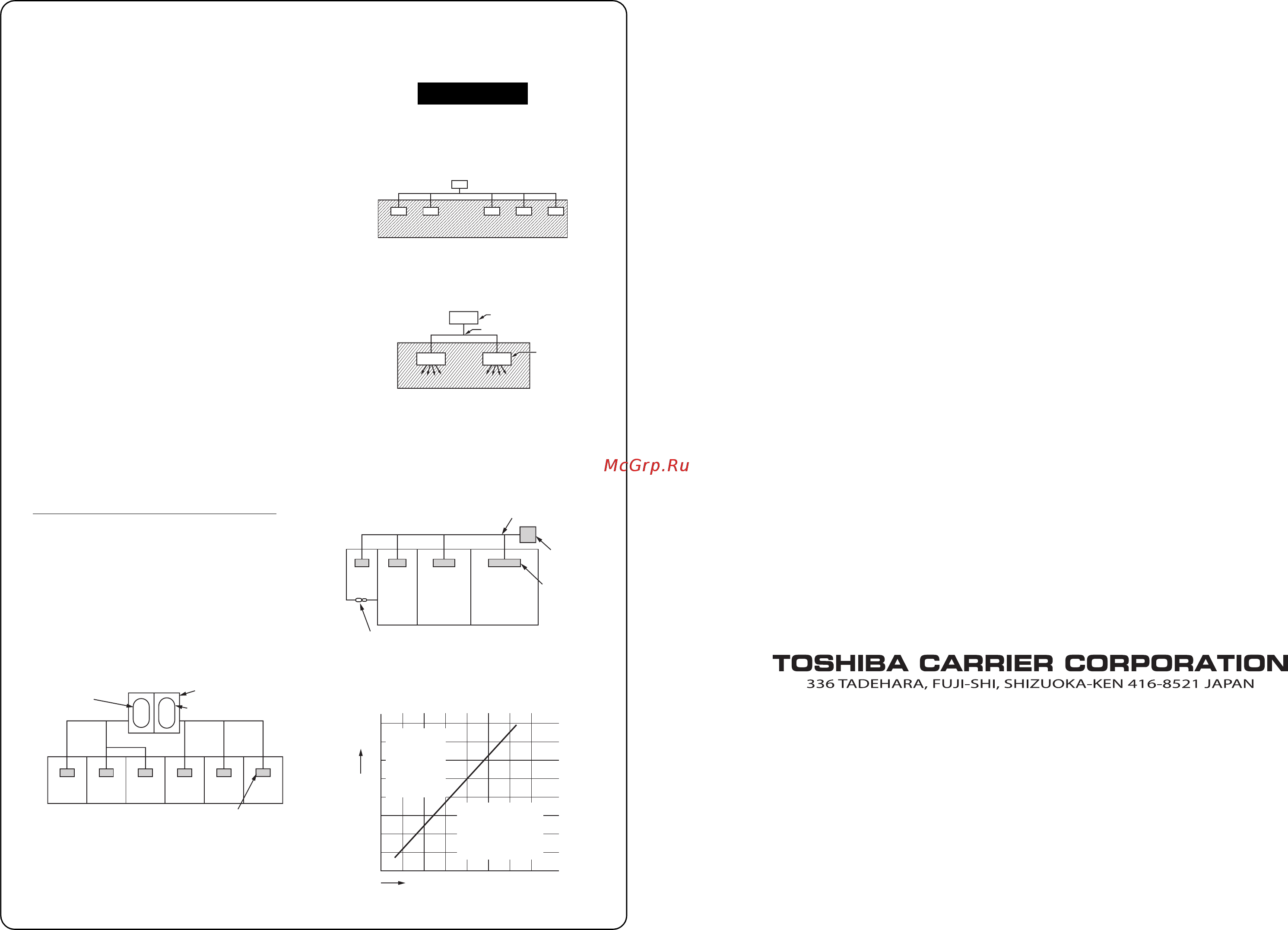

ПРЕДУПРЕЖДЕНИЯ ОТНОСИТЕЛЬНО УТЕЧКИ ХЛАДАГЕНТА
Проверка предельно допустимой концентрации
Помещение, в котором устанавливается
кондиционер, должно быть устроено таким образом,
чтобы даже в случае утечки газообразного
хладагента его концентрация не превышала
установленных предельных значений.
Хладагент R410A, используемый в данном кондиционере,
является, безопасным, не токсичен и не горюч, в отличие от
аммиака, и его использование не ограничено законами,
направленными на сохранение озонового слоя. Однако чрезмерное
повышение концентрации хладагента потенциально может
привести к удушью. На практике вероятность удушья в результате
утечки R410A близка к нулю. В последнее время увеличивается
количество зданий, оборудуемых мультизональными системами
кондиционирования воздуха, поскольку они позволяют эффективно
использовать площади помещений, осуществлять индивидуальное
управление, сберегать электроэнергию за счет снижения
энергозатрат др.
Наиболее важным моментом является то, что мультизональную
систему кондиционирования воздуха можно заряжать значительно
большим количеством хладагента по сравнению с обычными
кондиционерами индивидуального пользования. Когда один блок
мультизональной системы кондиционирования воздуха
устанавливается в небольшом помещении, выбирайте подходящую
модель и способ установки таким образом, чтобы в случае
случайной утечки хладагента его концентрация не достигала
предельно допустимого уровня (и чтобы в крайнем случае можно
было бы принять надлежащие меры до нанесения вреда).
В помещениях, в которых концентрация может превысить
предельно допустимый уровень, необходимо предусмотреть
отверстиями для перетока воздуха в соседние помещения
или установить системы принудительной вентиляции в
сочетании с датчиками утечки хладагента.
Концентрация рассчитывается следующим образом.
Предельный уровень концентрации хладагента R410A,
используемого в мультизональных системах
кондиционирования воздуха, составляет 0,44кг/м
3
.
ПРИМЕЧАНИЕ 1:
Если устройство охлаждения включает в себя 2 и более
системы охлаждения, то берется количество хладагента,
заправленного в каждый отдельны контур.
За количество заправленного хладагента в этом примере
принимается:
Возможное количество вытекшего газообразного
хладагента в помещениях A, B и C составляет 10кг.
Возможное количество вытекшего газообразного
хладагента в помещениях D, E и F составляет 15кг.
ПРИМЕЧАНИЕ 2:
Ниже приведены стандарты минимального объема
помещений.
(1) Без внутренних перегородок (заштрихованная
область рисунка)
(2) Когда имеются отверстия для перетока вытекшего
газообразного хладагента в соседние помещения
(отверстие без двери или отверстие не менее 0,15%
от общей площади помещения, расположенное
выше или ниже двери).
(3) Если внутренние блоки установлены в раздельных
помещениях и соединены общим трубопроводом, то
следует обратить внимание на помещение с меньшим
объемом. Однако, если в помещении с наименьшим
объемом, где возможно превышение предельно
допустимой концентрации, уже установлена система
принудительной вентиляции, сопряженная с датчиком
утечки газа, необходимо обратить внимание на размер
следующего по
объему помещения.
ПРИМЕЧАНИЕ 3:
На графике приведена примерная зависимость
минимально допустимой площади закрытого помещения
от количества хладагента:
(При высоте потолка 2,7м)
Общее количество хладагента (кг)
Мин. объем помещения, в котором
установлен блок (м
3
)
≤ Предельный уровень концентрации (кг/м
3
)
Например, заправлено
10кг хладагента
Наружный блок
Например,
заправлено 15кг хладагента
Внутренний блок
Помещение A Помещение B Помещение C Помещение D
Помещение
E
Помещение
F
ВНИМАНИЕ!
Наружный блок
Трубопровод хладагента
Внутренний
блок
Трубопровод хладагента
Наружный
блок
Внутренний
блок
Устройство принудительной вентиляции - Детектор
Очень
маленькое
помещение
Маленькое
помещение
Среднее
помещение
Большое
помещение
0
5
10
10 20 30
15
20
25
30
35
40
m
2
Ìèí. äîïóñòèìàˇ ïëîùàäü çàêðûòîãî ïîìåùåíèˇ
Общее количество хладагента kg
Диапазон ниже
предельного
уровня
концентрации
в 0,44кг/м
3
(специальные
sss меры не
требуются)
Диапазон выше п
редельного уровня
концентрации в
0,44кг/м
3
(требуются
специальные меры)
