SMMS-i
Руководство по установке
SMMS-i
Руководство по установке
–29–

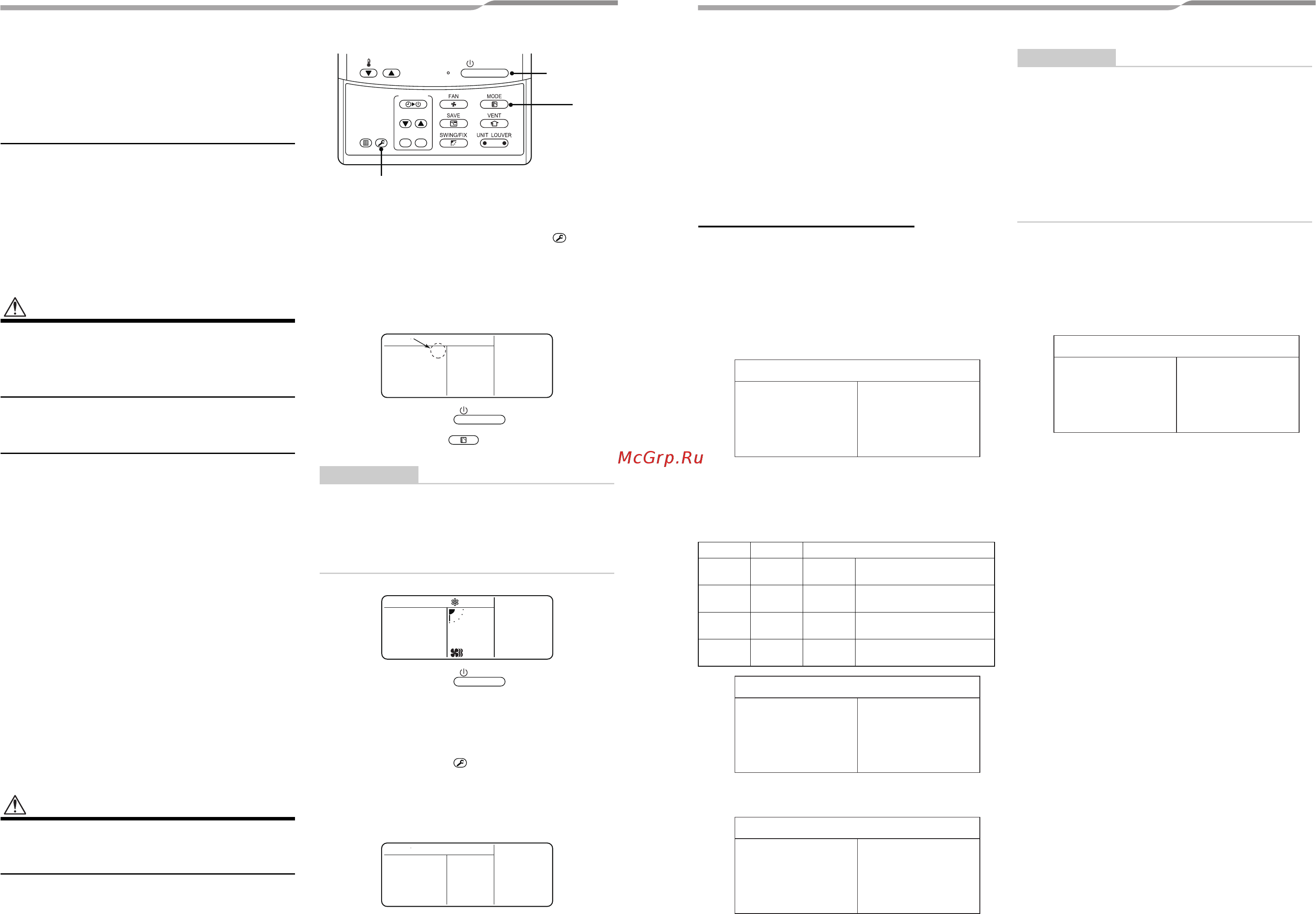

10ПРОБНЫЙ ПУСК
Перед началом пробного
пуска
Убедитесь в том, что клапан труб контура хладагента на
наружном блоке установлен в положение OPEN.
• Перед тем как включить питание, с помощью
мегомметра на 500В убедитесь в том, что
сопротивление между клеммником
электропитания и заземлением составляет не
менее 1MΩ.
Не включайте блок, если сопротивление будет
меньше 1МΩ.
ВНИМАНИЕ
• Включите питание и включите обогрев корпуса
компрессора.
Для защиты компрессора во время его активации
оставьте питание включенным в течение не менее
12 часов.
Способы пробного пуска
◆ При выполнении пробного
пуска с помощью пульта
дистанционного управления
Управляйте системой обычным методом для проверки
рабочего состояния с помощью проводного пульта
дистанционного управления. При управлении блоком
следуйте инструкциям, описанным в прилагаемом
Руководстве пользователя.
Если для выполнения операций используется
беспроводной пульт дистанционного управления,
следуйте инструкциям, описанным в руководстве по
установке, прилагаемом к внутреннему блоку.
Для принудительного выполнения пробного пуска в
условиях
, когда термостат автоматически выключает
блок из-за наружной температуры, следуйте процедуре,
описанной ниже.
При принудительном пробном пуске работа устройства
автоматически останавливается через 60 минут для
предотвращения непрерывной принудительной работы и
возвращения в нормальный режим работы.
ВНИМАНИЕ
Не пользуйтесь принудительным режимом за
исключением проведения пробного пуска, поскольку
работа в этом режиме перегружает устройство.
1 Нажмите и удерживайте кнопку в
течение более 4 секунд. На экране ЖКД
появится TEST и блок перейдет в
испытательный режим .
(Во время пробного пуска на экране ЖКД
отображается TEST.)
2 Нажмите кнопку .
3
Нажмите кнопку , чтобы переключить
рабочий режим на COOL или HEAT.
ПРИМЕЧАНИЕ
• Не включайте работу блока в других режимах,
кроме COOL или HEAT.
• Во время пробного пуска изменение настройки
температуры недоступно.
• Ошибки обнаруживаются, как обычно.
4 Нажмите кнопку , чтобы
остановить работу после завершения
пробного пуска.
Индикация на экране ЖКД вернется к
отображению состояния в шаге 1.
5 Нажмите кнопку для выхода из
испытательного режима.
(TEST исчезнет с экрана ЖКД, и
отображаемое состояние изменится на
обычный режим остановки работы.)
1, 5
3
2, 4
ON / OFF
TEMP.
TIME
SET CL
FILTER
RESET
TEST
TIMER SET
TEST
TEST
ON / OFF
MODE
TEST
ON / OFF
TES
T
◆
При выполнении пробного пуска
с помощью интерфейсной платы
ведущего наружного блока
Вы можете выполнить пробный пуск, выполняя операции
с переключателями на интерфейсной плате ведущего
наружного блока.
Предусмотрено два режима: “индивидуальное испытание”,
при котором проверяется каждый отдельный внутренний
блок, и “корректирующее испытание”, при котором
проверяются все подсоединенные внутренние блоки.
<Индивидуальная проверка>
▼ Запуск работы
1
На пульте дистанционного управления
тестируемого внутреннего блока установите
рабочий режим на “COOL” или “HEAT”.
(В противном случае, если не установить
режим, блока начнет работу в текущем
режиме.)
2 Установите поворотные переключатели
на интерфейсной плате ведущего
наружного блока следующим образом:
SW01 на [16], SW02 и SW03 на адрес
тестируемого внутреннего блока.
3 Нажмите и удерживайте SW04 в течение
более 10 секунд.
ПРИМЕЧАНИЕ
• Рабочий режим будет соответствовать
настройке режима на пульте дистанционного
управления целевого внутреннего блока.
• Во время пробного пуска изменение настройки
температуры недоступно.
• Ошибки обнаруживаются, как обычно.
• Блок не запускается в режиме пробного пуска в
течение 3 минут после включения питания или
остановки работы.
▼ Завершение работы
1 Установите поворотные переключатели
на интерфейсной плате ведущего блока
снова на их изначальные значения:
SW01 на [1], SW02 на [1] и SW03 на [1].
SW02 SW03 Адрес внутреннего блока
от 1
до 16
1
от 1
до 16
Номер настройки на
SW02
от 1
до 16
2
от 17
до 32
Номер настройки на
SW02 + 16
от 1
до 16
3
от 33
до 48
Номер настройки на
SW02 + 32
от 1
до 16
4
от 49
до 64
Номер настройки на
SW02 + 48
[A]
[U1]
[B]
[ ]
7-сегментный дисплей
[B]
[ ]
[A]
[ ]
7-сегментный дисплей
Индикация адреса
соответствующего
внутреннего блока
[B]
[ ]
[A]
[ ]
7-сегментный дисплей
Индикация адреса
соответствующего
внутреннего блока
В течение 5 секунд
будет отображаться
[FF].
[A]
[U1]
[B]
[ ]
7-сегментный дисплей
57-RU 58-RU
