SMMS-i
Руководство по установке
SMMS-i
Руководство по установке
–27–
линий контура хладагента подсоединены
для центрального управления)
(Выполняйте процедуру при неработающих блоках.)

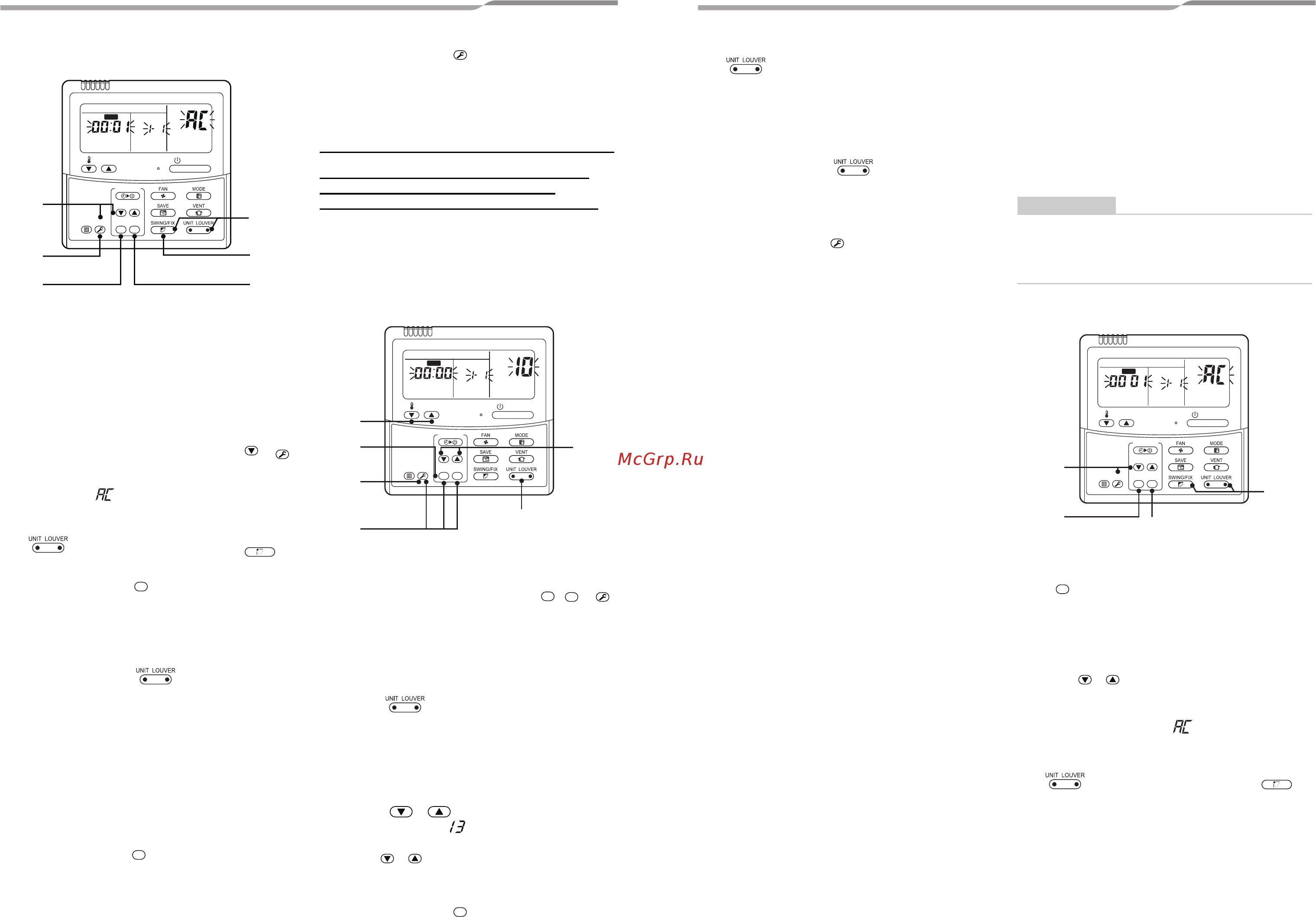

Вы можете проверить адреса внутренних блоков и
местоположение внутренних блоков в одной линии
контура хладагента.
Когда выбран наружный блок, номера внутренних блоков
в линии контура хладагента выбранного блока
отображаются поочередно, один за другим, и вентилятор
и жалюзи каждого отображаемого блока включаются.
1
Нажмите и удерживайте кнопки TIME и
одновременно в течение более 4 секунд.
Сначала на экране ЖКД отображается линия 1
и CODE No. (Изменение адреса).
(Выберите наружный блок.)
2 Последовательно нажимая кнопки
(левая сторона кнопки) и ,
выберите адрес системы.
3 Нажмите кнопку для подтверждения
выбора адреса системы.
• Адрес внутреннего блока, подсоединенного к
выбранной линии контура хладагента,
отобразится на экране ЖКД, и его
вентилятор и жалюзи включатся.
4 Нажмите кнопку (левая сторона
кнопки). При каждом нажатии кнопки
номера внутренних блоков выбранной
линии контура хладагента отображаются
поочередно, один за другим.
• Включаются вентилятор и жалюзи только
отображаемого внутреннего блока.
◆ Чтобы выбрать адрес другой
системы
5 Нажмите кнопку CL, чтобы вернуться к
шагу
2.
• Вернувшись к шагу 2, выберите адрес другой
системы и проверьте адреса внутренних
блоков этой линии.
6 Нажмите кнопку для завершения
процедуры.
Изменение адреса внутреннего
блока с помощью пульта
дистанционного управления
Чтобы изменить адрес внутреннего
блока пользуйтесь проводным
пультом дистанционного управления
▼
Способ изменения адреса управляемого
отдельно внутреннего блока (внутренний блок
сопряжен с проводным пультом
дистанционного управления один к одному) или
внутреннего блока в составе группы.
(Этот способ может использоваться, когда
адреса уже были заданы автоматически.)
(Выполняйте процедуру при неработающих блоках.)
1
Нажмите и удерживайте кнопки , и
одновременно в течение более 4 секунд.
(Если 2 и более внутренних блока управляется в
составе группы, индикация UNIT No., отображаемая
первой, является номером ведущего блока.)
2
Если 2 и более внутренних блока управляется в
составе группы, последовательно нажимайте
кнопку (левая сторона кнопки), чтобы
выбрать номер внутреннего блока, адрес которого
вы хотите изменить. (Вентилятор и жалюзи
выбранного внутреннего блока включатся.)
(Вентилятор выбранного внутреннего блока
включится.)
3 Последовательно нажимайте кнопки
TEMP. / последовательно,
чтобы выбрать для CODE No.
4 Последовательно нажимайте кнопки
TIME / , чтобы изменить значение,
отображаемое в области SET DATA, на
желаемое.
5 Нажмите кнопку .
5
6
1
3
4
2
ON / OFF
TEMP.
TIME
SET CL
FILTER
RESET
TEST
TIMER SET
CODE No.
UNIT No.
SETTING
DATA
SET
R.C. No.
TEST
SWING/FIX
SET
CL
TES
T
3
5
8
1
4
2, 6, 7
ON / OFF
TEMP.
TIME
SET CL
FILTER
RESET
TEST
TIMER SET
CODE No.
UNIT No.
SETTING
DATA
SET
R.C. No.
Завершение
SET
CL
TES
T
SET
6 Последовательно нажимая кнопку
(левая сторона кнопки), выберите
номер другого блока UNIT No., который
вы хотите изменить.
Повторяя шаги с 4 по 6, измените адреса
внутренних блоков таким образом, чтобы
каждый из них был уникальным.
7 Нажмите кнопку (левая сторона
кнопки), чтобы проверить измененные
адреса.
8 Если адреса были изменены правильно,
нажмите кнопку для завершения
процедуры.
▼ Чтобы изменить все адреса внутренних
блоков с помощью произвольного
проводного пульта дистанционного
управления.
(Этот способ может использоваться, когда
адреса уже были заданы автоматически.)
(Когда сигнальные провода 2 и более
линий контура хладагента подсоединены
для центрального управления)
ПРИМЕЧАНИЕ
Вы можете изменить все адреса внутренних блоков в
каждой линии контура хладагента с помощью
произвольного проводного пульта дистанционного
управления.
* Войдите в режим проверки/изменения адресов и
измените адреса.
Если в поле UNIT No. не отображается никакого номера,
в данной линии отсутствует наружный блок. Нажмите
кнопку и выберите другую линию, выполнив шаг
2.
(Выполняйте процедуру при неработающих
блоках.)
1 Нажмите и удерживайте кнопки
TIME / одновременно в течение
более 4 секунд.
Сначала на экране ЖКД отображается
линия 1 и CODE No. (Изменение
адреса).
2 Последовательно нажимая кнопки
(левая сторона кнопки) и ,
выберите адрес системы.
TEST
3
1
2
ON / OFF
TEMP.
TIME
SET CL
FILTER
RESET
TEST
TIMER SET
CODE No.
UNIT No.
SETTING
DATA
SET
R.C. No.
Отменяет выбор линии
CL
SWING/FIX
53-RU 54-RU
