SMMS-i
Руководство по установке
RU
SMMS-i
Руководство по установке
–28–

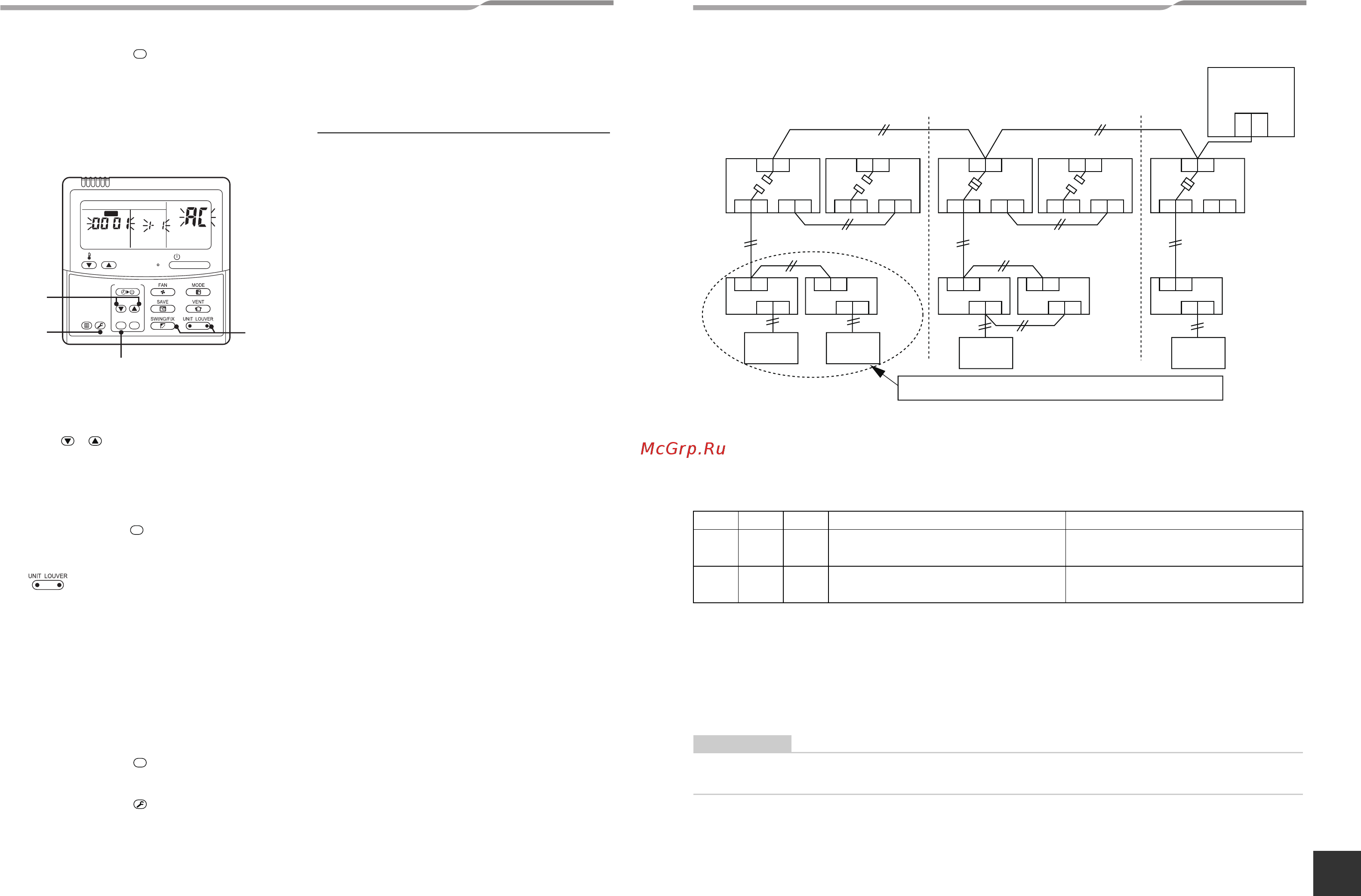

3 Нажмите кнопку .
• Адрес одного из внутренних блоков,
подсоединенных к выбранной линии контура
хладагента, отобразится на экране ЖКД, и
его вентилятор и жалюзи включатся.
Сначала отобразится адрес текущего
внутреннего блока в поле
SET DATA.
(Адрес системы при этом не отображается.)
4 Последовательно нажимайте кнопки
TIME / , чтобы изменить значение
адреса внутреннего блока, отображаемое
в SET DATA.
Измените значение, отображаемое в
SET DATA, на значение нового адреса.
5
Нажмите кнопку для подтверждения
нового адреса, отображаемого в SET DATA.
6 Последовательно нажимая кнопку
(левая сторона кнопки), выберите
другой адрес, который вы хотите
изменить. При каждом нажатии кнопки
номера внутренних блоков линии контура
хладагента отображаются поочередно,
один за другим. Включаются вентилятор
и жалюзи только выбранного
внутреннего блока.
Повторяя шаги с 4 по 6, измените адреса
внутренних блоков таким образом, чтобы
каждый из них был уникальным.
7 Нажмите кнопку .
(Все сегменты на экране ЖКД загорятся.)
8 Нажмите кнопку для завершения
процедуры.
Сброс адреса
(Сброс на заводскую
настройку по умолчанию
(адрес не определен))
Способ 1
Удаление каждого адреса отдельно с помощью проводного
пульта дистанционного управления.
С помощью проводного пульта дистанционного управления
настройте адрес системы, адрес внутреннего блока и адрес
группы на “0099”.
(Что касается процедуры выполнения настройки,
обращайтесь к описанию процедур настройки адреса с
помощью проводного пульта дистанционного
управления на предыдущей странице.)
Способ 2
Одновременное удаление всех адресов внутренних
блоков на линии контура хладагента с наружного блока.
1 Выключите линию контура хладагента,
для которой вы хотите выполнить сброс
на заводские настройки по умолчанию, и
выполните описанную ниже настройку на
ведущем наружном блоке.
1) Отсоедините релейные соединители между
контактами [U1, U2] и [U3, U4].
(Если они уже отсоединены, оставьте как
есть.)
2)
Включите двухпозиционный переключатель 2
для SW30 на интерфейсной плате ведущего
наружного блока, если он был в положении
OFF (ВЫКЛ).
(Если он уже установлен в положение
ON (ВКЛ), оставьте как есть.)
SET
4
8
5, 7
6
ON / OFF
TEMP.
TIME
SET CL
FILTER
RESET
TEST
TIMER SET
CODE No.
UNIT No.
SETTING
DATA
SET
R.C. No.
Нажмите для завершения
настройки.
Завершение
SET
SET
TEST
2 Включите внутренние и наружные блоки линии контура хладагента, для которой вы хотите
выполнить инициализацию адресов. Примерно через одну минуту после включения
питания убедитесь в том, что на 7-сегментном дисплее ведущего наружного блока
отображается индикация “U.1. - - -” и выполните следующие операции на интерфейсной
плате ведущего наружного блока данной линии контура хладагента.
3 Убедитесь в том, что 7-сегментный дисплей отображает индикацию “A.d.c.L.” и установите
по порядку SW01, SW02 и SW03 на 1, 1, 1.
4 Через некоторое время на 7-сегментном дисплее отобразится индикация “U.1.L08”, если
удаление адресов будет успешно выполнено.
Если на 7-сегментном дисплее отобразится индикация “A.d.n.G.”, то, возможно, наружный
блок все еще соединен с другими линиями контура хладагента. Проверьте соединение
релейных соединителей между [U1, U2] и [U3, U4].
ПРИМЕЧАНИЕ
Будьте внимательны, чтобы выполнить описанную выше процедуру правильно; в противном случае могут также
стереться адреса в других линиях контура хладагента.
5 После завершения инициализации задайте адреса снова.
SW01 SW02 SW03 SW04 Стираемые адреса
212
Убедитесь в том, что 7-сегментный дисплей
отображает индикацию “A.d.buS” и переключите
SW04 в положение ON (ВКЛ) на более 5 секунд.
Адрес системы/внутреннего блока/группы
222
Убедитесь в том, что 7-сегментный дисплей
отображает индикацию “A.d.nEt” и переключите
SW04 в положение ON (ВКЛ) на более 5 секунд.
Адрес центрального управления
U3 U4
U1 U2 U5 U6
U1 U2
A B
U3 U4
U1 U2 U5 U6
U1 U2
A B
U3 U4
U1 U2 U5 U6
U1 U2
A B
U3 U4
U1 U2 U5 U6
U1 U2
A B
U3 U4
U1 U2
U1
U3
U2
U4
U5 U6
U1 U2
A B
Центральный
пульт
управления
Ведущий
блок
Ведомый блок
Ведомый блок
Пульт
дистанционного
управления
Пульт
дистанционного
управления
Пульт
дистанционного
управления
Пульт
дистанционного
управления
Внутренние блоки, настройки адресов которых будут сброшены на
начальные
Ведущий
блок
Ведущий
блок
55-RU 56-RU
