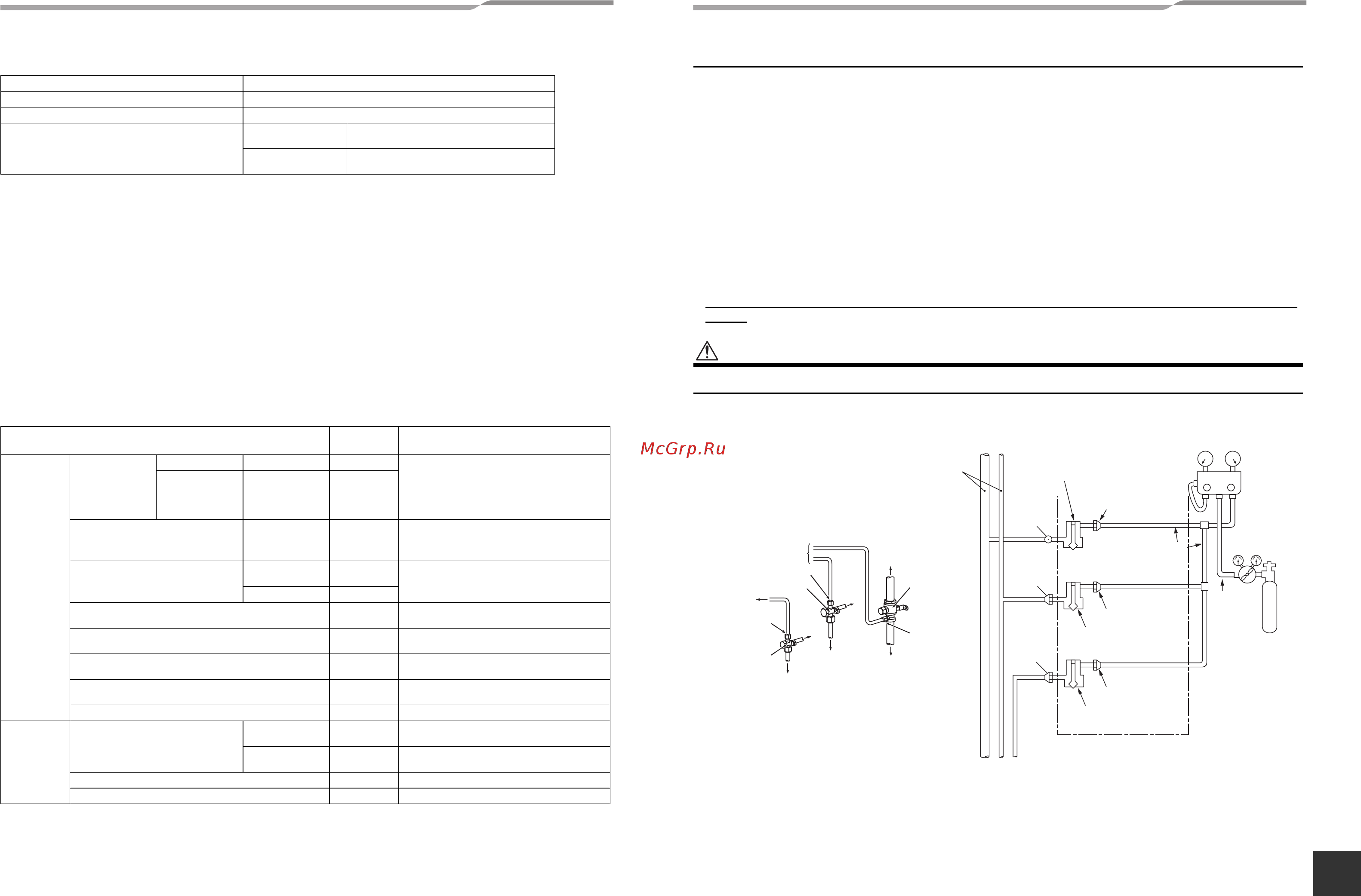

![Toshiba MMY-MAP1604HT8-E [15/34] Ru 28 ru](/views2/1332777/page15/bgf.png)
–14–
SMMS-i
Руководство по установке
RU
SMMS-i
Руководство по установке
◆ Системные ограничения
◆ Меры предосторожности при установке
• Подсоединяйте наружный блок, подсоединенный первым к линии соединения с внутренними блоками, в
качестве ведущего блока.
• Устанавливайте наружные блоки в порядке их кодов производительности: A (ведущий блок) ≥ B ≥ C ≥ D
• При подсоединении газовых труб к внутренним блокам используйте Y-образные разветвители, чтобы
поддерживать трубы в горизонтальном положении.
• При прокладывании труб к наружным блокам с помощью наборов трубопроводных соединений для наружных
блоков следите за тем, чтобы трубы, ведущие к наружным блокам, и трубы, ведущие к внутренним блокам,
пересекались под правильным углом, как показано на рисунке 1 в “6. УСТАНОВКА НАРУЖНОГО БЛОКА”. Не
соединяйте их, как показано на рисунке 2 в “6. УСТАНОВКА
НАРУЖНОГО БЛОКА”.
◆ Допустимая длина допустимый перепад высот трубопровода
контура хладагента
*1: Самый дальний от первого ответвления наружный блок: (D), самый дальний внутренний блок: (j)
*2: Если суммарная производительность наружных блоков составляет 46 HP и более, то эквивалентная длина должна составлять не
более 70м (реальная длина—не более 50м).
*3: Если перепад высот между наружными и внутренними блоками составляет более 3м (H1), то перепад здесь не должен превышать 65м.
*4: Если перепад высот между внутренними блоками составляет более 3м (H2), то перепад здесь не должен превышать 50м.
*5: Если перепад высот между внутренними блоками составляет более 3м (H2), то перепад здесь не должен превышать 30м.
Комбинация наружных блоков До 4 блоков
Суммарная производительность наружных блоков До 48 HP
Подсоединение внутренних блоков До 48 блоков
Общая производительность внутренних блоков
(Зависит
от перепада высот между внутренними
блоками.)
H2 ≤ 15м
135% от производительности наружных
блоков
15м < H2
105% от производительности наружных
блоков
Предмет
Допустимое
значение
Трубки
Длина трубы
Общая
протяженность
трубы
(жидкостная
труба, реальная
длина)
Менее 96кВт Менее 34HP 300м
LA + LB + La + Lb + Lc + Ld + L1 + L2 + L3 + L4
+ L5 + L6 + L7 + a + b + c + d + e + f + g + h + i + j
96кВт или
больше
34HP или
больше
500м
Длина самой длинной трубы L (*1)
Эквивалентная
длина
235м
LA + LB + Ld + L1 + L3 + L4 + L5 + L6 + j
Реальная длина 190м
Длина магистрального
трубопровода
Эквивалентная
длина
120м (*2)
L1
Реальная длина 100м (*2)
Эквивалентная длина самой длинной трубы после
первого ответвления Li (*1)
90м (*3) L3 + L4 + L5 + L6 + j
Эквивалентная длина самой длинной
трубы между
наружными блоками L0 (*1)
25м LA + LB + Ld (LA + Lb, LA + LB + Lc)
Максимальная эквивалентная длина труб,
подсоединенных к наружным блокам
10м La, Lb, Lc, Ld
Максимальная реальная длина труб, подсоединенных
к внутренним блокам
30м a, b, c, d, e, f, g, h, i, j
Максимальная эквивалентная длина между ответвлениями
50м L2, L3, L4, L5, L6, L7
Разница по
высоте
Перепад высот между наружными
блоками и внутренними блоками H1
Наружные блоки
выше
70м (*4) –
Наружные блоки
ниже
40м (*5) –
Перепад высот между внутренними блоками H2 40м –
Перепад высот между внутренними блоками H3 5м –
Проверка на герметичность
После завершения прокладки трубопровода контура хладагента выполните проверку на герметичность.
Для проверки на герметичность подсоедините баллон со сжатым азотом, как это показано на рисунке на следующей
странице, и подайте давление.
• Обязательно подавайте давление через сервисные порты сальниковых клапанов (или шаровых
клапанов) на жидкостной линии, газовой линии и линии уравнительной трубы.
• Проверка на герметичность может выполняться только через сервисные порты на жидкостной линии,
газовой линии и линии уравнительной трубы на ведущем блоке.
• Полностью закройте клапаны на газовой линии, жидкостной линии
и линии уравнительной трубы.
Поскольку существует возможность, что газообразный азот проникнет в контур наружных блоков, перед
тем как подавать давление, еще раз затяните штоки клапанов на жидкостной линии и на линии
уравнительной трубы.
(При использовании MAP140 или MAP160 необходимости повторной затяжки штоков клапанов на
жидкостной линии нет, поскольку их клапаны на жидкостной
линии являются шаровыми клапанами.)
• Для каждой линии контура хладагента постепенно подавайте давление пошагово на жидкостной линии,
газовой линии и линии уравнительной трубы на ведущем блоке.
Обязательно подавайте давление на газовой линии, жидкостной линии и линии уравнительной
трубы.
ПРЕДУПРЕЖДЕНИЕ
Никогда не используйте кислород, горючие газы или ядовитый газы при проверке на герметичность.
Для обнаружения серьезной утечки
1. Подавайте давление в 0,3МПа (3,0кг/см по манометру) в течение не менее 5 минут.
2. Подавайте давление в 1,5МПа (15кг/см по манометру) в течение не менее 5 минут.
Для обнаружения медленной утечки
3. Подавайте давление в 3,73МПа (38кг/см по манометру) в течение около 24 часов.
• Если по прошествии 24 часов
не наблюдается падения давления, проверка считается успешно
пройденной.
V
L
V
H
Подсоединено к внутреннему блоку
Магистраль
Клапан газовой линии полностью закрыт
Манометр
низкого
давления
Манометр
высокого
давления
Припаяно
Ведущий наружный блок
Полностью
закрыто
Полностью
закрыто
Подсоединено к другим ведомым блокам
Клапан уравнительной
линии полностью закрыт
Клапан жидкостной линии
полностью закрыт
Сервисный порт
Сервисный порт
Медная труба
Медная
труба
Газообразный
азот
Редукционный
клапан
Манометрический
коллектор
На манометрический
коллектор
Сервисный порт жидкостной линии
Клапан газовой
линии
Сервисный порт
уравнительной
линии
Уравнительный
клапан
Прокладка
трубопровода на
месте
Прокладка
трубопровода
на месте
Прокладка
трубопровода
на месте
На наружный блок
На
наружный
блок
Клапан жидкостной линии
Подробное устройство сальникового клапана
На
наружный
блок
Сервисный
порт газовой
линии
Сервисный порт
27-RU 28-RU
