–18–
SMMS-i
Руководство по установке
RU
SMMS-i
Руководство по установке
◆ Скобы крепления труб
Прикрепите скобы крепления труб в соответствии с таблицей, приведенной ниже.
Когда применяется изоляция трубопровода Когда изоляция трубопровода не применяется
Диаметр трубы (мм) Интервал
Ø15,9 - Ø19,1 2м
Ø22,2 - Ø41,3 3м

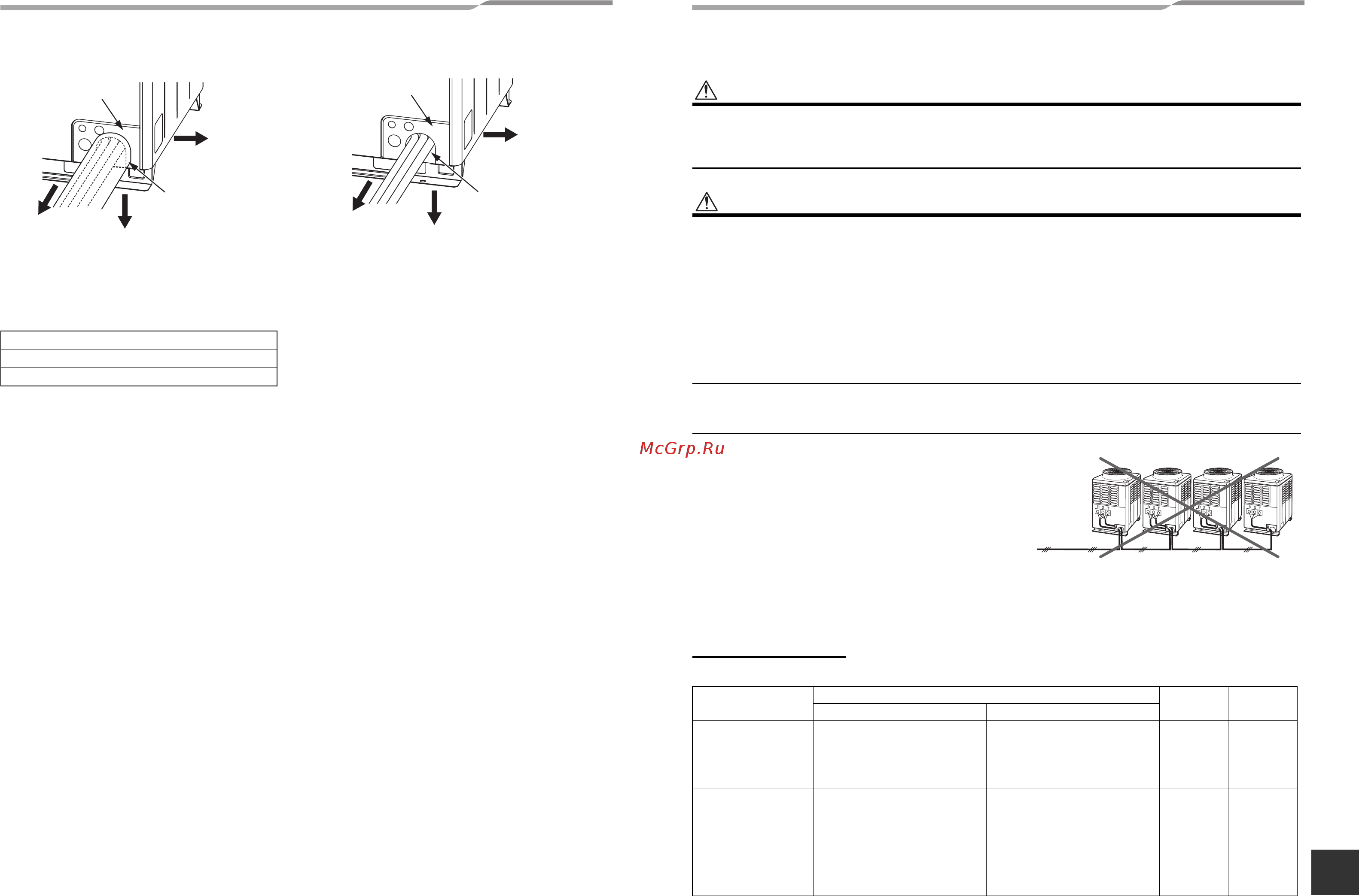

Панель трубопровода/
электропроводки
Вывод труб вбок
Закройте отверстие
изоляционным
материалом.
Вывод труб вперед
Вывод труб вниз
Панель трубопровода/
электропроводки
Вывод труб вбок
Заполните пространство
вокруг труб силиконовым
герметиком или
уплотняющей массой.
Вывод труб вперед
Вывод труб вниз
8 ЭЛЕКТРОПРОВОДКА
ПРЕДУПРЕЖДЕНИЕ
Устройство должно устанавливаться в соответствии с государственными нормами
электротехнических работ.
Недостаточные характеристики цепи питания или неполная установка может привести к поражению
электрическим током или пожару.
ВНИМАНИЕ
• Выполняйте соединения линии электропитания в соответствии с правилами и нормативами местной
энергетической компании.
• Не подавайте питание в 380В - 415В к контактам на клеммнике, предназначенные для кабелей
управления (U1, U2, U3, U4, U5, U6); это может привести к поломке блока.
• Не допускайте касания электропроводки с горячими элементами трубопровода, в противном случае
изоляционное покрытие кабелей может расплавиться,
что может стать причиной несчастного случая.
• После подсоединения проводов к клеммнику закрепите и зафиксируйте их хомутами.
• Следуйте одной и той же структуре разводки для проводки управления и трубопровода контура хладагента.
• Не подводите питание к внутренним блокам до окончания откачки труб контура хладагента.
• При проводке питания к внутренним блокам и между внутренними и наружными блоками следуйте
инструкциям, приведенным в руководстве по установки каждого внутреннего блока.
Технические требования к электропитанию
◆ Выбор проводов для линии питания
Стандартная модель
MCA: Минимальная сила тока в цепи в амперах
MOCP: Максимальная токовая защита (в амперах)
Не подсоединяйте к линии питания
последовательно несколько наружных блоков
через имеющиеся на них клеммники (L
1
, L
2
, L
3
, N).
Модель
Электропитание
MCA
(A)
MOCP
(A)
Фаза и частота Номинальное напряжение
MMY-MAP0804*
MMY-MAP1004*
MMY-MAP1204*
MMY-MAP1404*
MMY-MAP1604*
Трехфазный переменный ток,
50Гц
380-400-415В
23,5
25,5
28,5
33,2
36,5
32
32
40
40
50
MMY-AP1814*
MMY-AP2014*
MMY-AP2214*
MMY-AP2414*
MMY-AP2614*
MMY-AP2814*
MMY-AP3014*
MMY-AP3214*
Трехфазный переменный ток,
50Гц
380-400-415В
49,0
51,0
54,0
57,0
62,0
65,0
69,7
73,0
63
63
63
63
80
80
80
100
Линия электропитания
наружных блоков
ПЛОХО
35-RU 36-RU
+00EH99871699_09RU.book Page 18 Monday, August 30, 2010 5:42 PM
