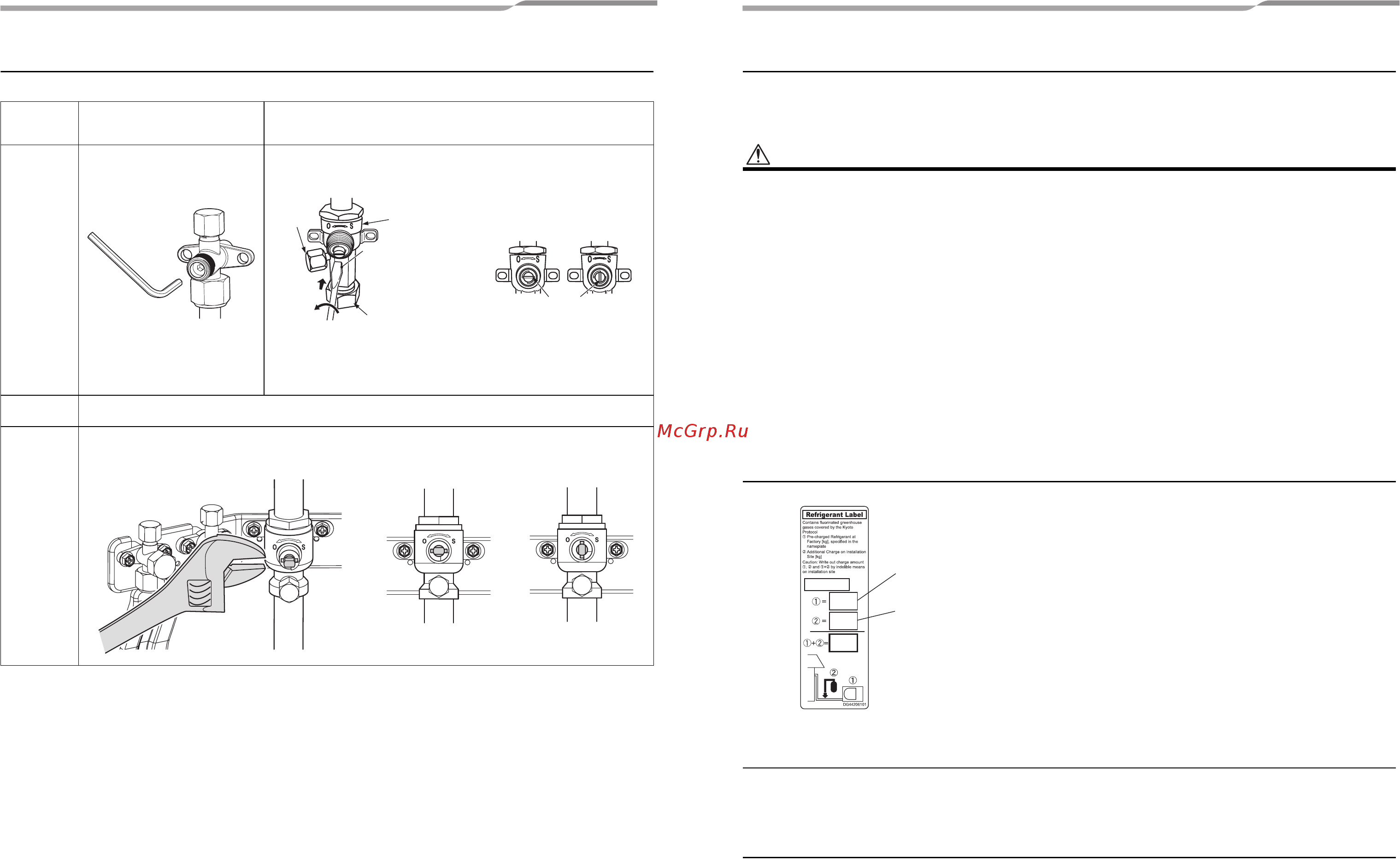

Полное открытие клапана
Полностью откройте клапаны наружного блока.
MAP080
MAP100
MAP120
MAP140
MAP160
На стороне
жидкости
Сальниковый клапан
Пользуясь шестигранным ключом
на 4мм, полностью откройте
штоки клапанов.
Шаровой клапан
Пользуясь плоской отверткой, поверните его против часовой стрелки на
90°, пока он не упрется в стопор. (Полностью открыто)
Уравнительная
труба
Уравнительный сальниковый клапан
Пользуясь шестигранным ключом на 4мм, полностью откройте штоки клапанов.
На стороне
газа
Шаровой клапан
Пользуясь плоской отверткой, поверните его против часовой стрелки на 90°, пока он не упрется в стопор.
(Полностью открыто)
Пользуясь плоской
отверткой, поверните
его против часовой
стрелки на 90°, пока он
не упрется в стопор.
(Полностью открыто)
Сервисный
порт
Конусная
гайка
Клапанный
узел
(1)
(2)
Полностью
закрыто
Полностью
открыто
Прорезь
Положение прорези под отвертку
* В полностью открытом положении не
прилагайте чрезмерного момента
кручения после того, как отвертка
упрется в стопор, в противном случае
возможно возникновение проблем в
клапане. (не более 5Н•м)
Полностью закрыто
Полностью открыто
Этикетка F-GAS
Данный продукт содержит фторсодержащие парниковые газы, включенные в Киотский протокол.
• Химическое наименование газа R410A
• Потенциал глобального потепления (GWP) газа 1975
ВНИМАНИЕ
1. Приклейте прилагаемую в комплекте этикетку холодильного газа в месте заправки и/или сбора
хладагента.
2. С помощью несмываемых чернил четко напишите количество заправленного холодильного агента на
этикетке холодильного агента. Затем наклейте на этикетку прилагаемую прозрачную защитную пленку
для предотвращения стирания надписи.
3. Сделайте все возможное, чтобы предотвратить выбросы содержащихся фторсодержащих парниковых
газов. Примите меры к тому, чтобы фторсодержащие парниковые газы ни в коем случае не попали в
атмосферу при выполнении операций по установке, обслуживанию или утилизации оборудования. В
случае обнаружения утечек фторсодержащих парниковых газов необходимо как можно быстрее
остановить и ликвидировать данные утечки.
4. Только техническому персоналу со специальной квалификацией разрешено иметь
доступ к данному
продукту и выполнять обслуживание данного продукта.
5. Любые действия, связанные с обращением с фторсодержащими парниковыми газами в данном
продукте, например, при перемещении продукта или при дозаправке газом, должны находиться в
соответствии с директивой Евросоюза № 842/2006, касающейся некоторых фторсодержащих
парниковых газов, а также с соответствующими положениями местного законодательства.
6. В
соответсвии с общееврпейскпм или местным законодательсвом может быть необходима
периодическая проверка на наличие утечек хладагента.
7. При возникновении любых вопросов обращайтесь к ближайшему дилеру, квалифицированным
специалистам по установке и др.
Теплоизоляция для трубопровода
• Установите теплоизоляцию отдельно на трубопроводы жидкостной, газовой и уравнительной линий.
• Для труб на газовой линии обязательно применяйте теплоизоляцию с термостойкостью не менее 120°C.
Завершение работы после выполнения соединения труб
• По завершении работ по прокладке труб закройте отверстие в панели трубопровода/проводки
теплоизоляцией трубопровода или заполните пространство между трубами силиконовым герметиком
или уплотняющей массой.
• Если трубы выводились вниз или вбок, также закройте отверстия в пластине основания и боковых
пластинах.
• Если их оставить открытыми, то это может вызвать проблемы в
результате проникновения воды или
пыли.
R410A
kg
kg
kg
Количество холодильного агента, предварительно заряженного
на заводе-изготовителе [кг], указано в паспортной табличке
Дополнительное количество заряженного
холодильного агента на месте установки [кг]
33-RU 34-RU
