SMMS-i
Руководство по установке
SMMS-i
Руководство по установке
–25–

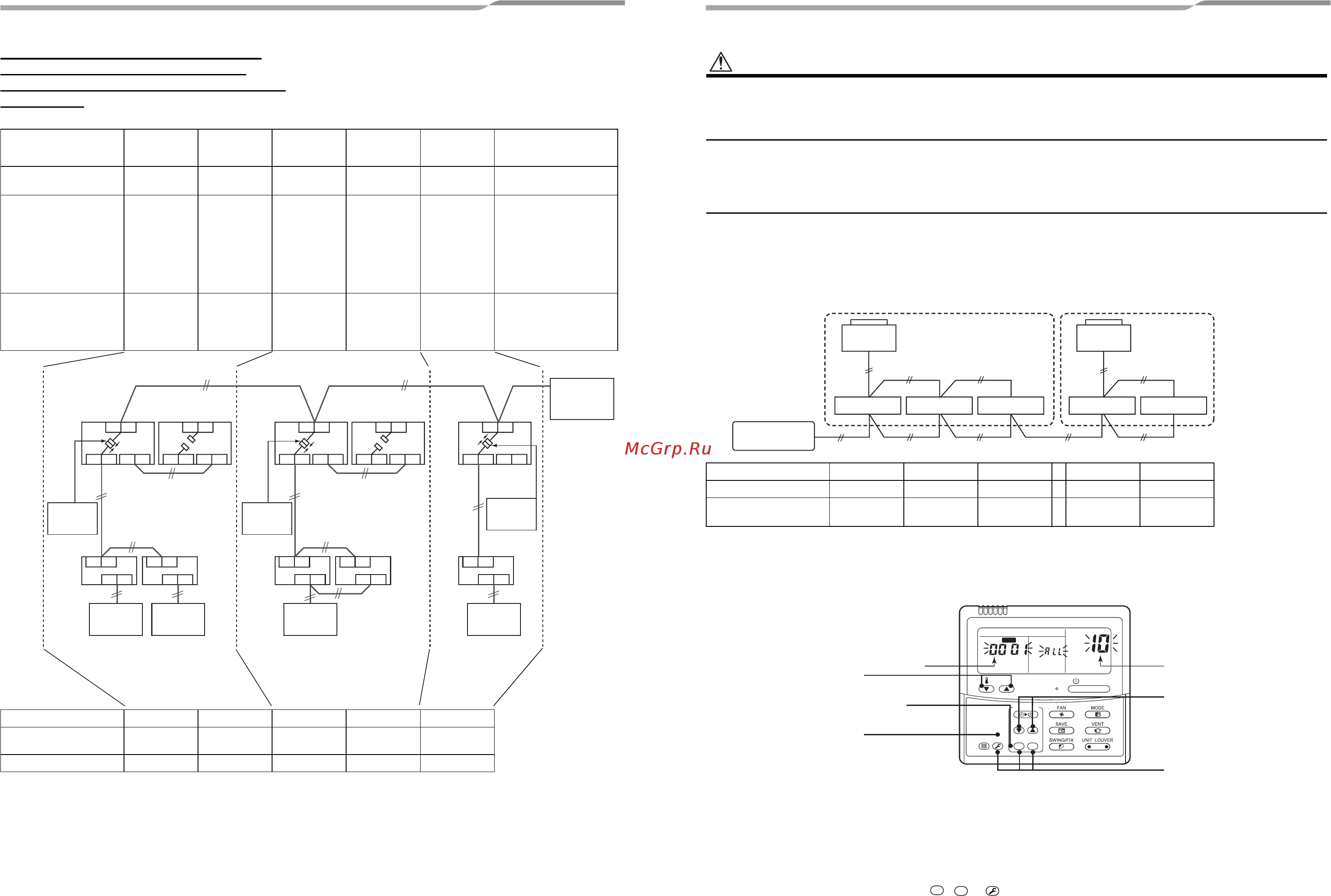

Настройка переключателей (пример
настройки при централизованном
управлении 2 и более линиями контура
хладагента)
Наружные блоки (ручная настройка)
*Элементы, выделенные жирным шрифтом,
должны настраиваться вручную.
Интерфейсная плата
ведущего наружного
блока
Ведущий
блок
Ведомый
блок
Ведущий
блок
Ведомый
блок
Ведущий
блок
Заводская настройка
SW13, 14
(Адрес линии (системы))
1
(Настройка не
требуется)
2
(Настройка не
требуется)
3 1
Двухпозиционный
переключатель 2 для
SW30
(Оконечное устройство
сигнальной линии связи
между внутренними/
внешними блоками и
линии центрального
управления)
ON
(Настройка не
требуется)
После
выполнения
настройки
адресов
установите в
положение
OFF (ВЫКЛ).
(Настройка не
требуется)
После
выполнения
настройки
адресов
установите в
положение
OFF (ВЫКЛ).
ON
Релейный соединитель
Подсоединит
е после
выполнения
настройки
адресов.
Разомкнут
Подсоединит
е после
выполнения
настройки
адресов.
Разомкнут
Подсоединит
е после
выполнения
настройки
адресов.
Разомкнут
Адрес линии (системы)11223
Адрес внутреннего
блока
12121
Адрес группы 00120
A
U1 U2
U3 U4 U3 U4 U3 U4 U3 U4 U3 U4
U5 U6 U1 U2 U5 U6 U1 U2 U5 U6 U1 U2 U5 U6 U1 U2
U1 U2 U1 U2 U1 U2 U1 U2 U1 U2
U5 U6
BAB ABAB AB
Центральный
пульт
управления
Релейный
соединитель
Релейный
соединитель
Релейный
соединитель
Ведущий блок
Ведущий блок
Ведущий блок
Ведомый блок
Ведомый блок
Пульт
дистанционного
управления
Пульт
дистанционного
управления
Пульт
дистанционного
управления
Пульт
дистанционного
управления
Индивидуальное
Групповое
Внутренние блоки
(автоматическая
настройка
)
ВНИМАНИЕ
Соединение релейного соединителя
Никогда не подсоединяйте релейные соединители между контактами [U1, U2] и [U3, U4] до завершения
выполнения настройки адресов всех линий контура хладагента. В противном случае адреса не смогут быть
заданы правильно.
Ручная настройка адресов с помощью пульта
дистанционного управления
Процедура для предварительно настройки адресов внутренних блоков в условиях, когда электрические
соединения электропроводки для внутренних блоков завершены, а электрические соединения электропроводки
для наружных блоков не начались (ручная настройка с помощью пульта дистанционного управления)
▼ Пример электрических соединений для 2 линий контура хладагента
Перед тем как приступить к настройке адреса в приведенном выше примере, отсоедините
соединения для пульта дистанционного управления между внутренними блоками и подсоедините
проводной пульт дистанционного управления непосредственно к целевому блоку.
Выполните сопряжение внутреннего блока и пульта
дистанционного управления один к одному.
Включите электропитание.
1
Нажмите и удерживайте кнопки , и
одновременно в течение более 4 секунд.
ЖКД начнет мигать.
Адрес линии (системы)111 22
Адрес внутреннего блока
123 12
Адрес группы
1
Ведущий блок
2
Ведомый блок
2
Ведомый блок
2
Ведомый блок
2
Ведомый блок
Наружный
блок
Наружный
блок
Пульт
дистанционного
управления
Внутренний блок 1
Внутренний блок 2
Внутренний блок 3
Внутренний блок 1
Внутренний блок 2
Линия хладагента 1
Линия хладагента 2
ON / OFF
TEMP.
TIME
SET CL
FILTER
RESET
TEST
TIMER SET
CODE No.
UNIT No.
SETTING
DATA
SET
R.C. No.
11
4, 7, 10
2, 5, 8
3, 6, 9
1
SET DATA
CODE No.
SET
CL
TEST
49-RU 50-RU
