ES
7
3. Instalación

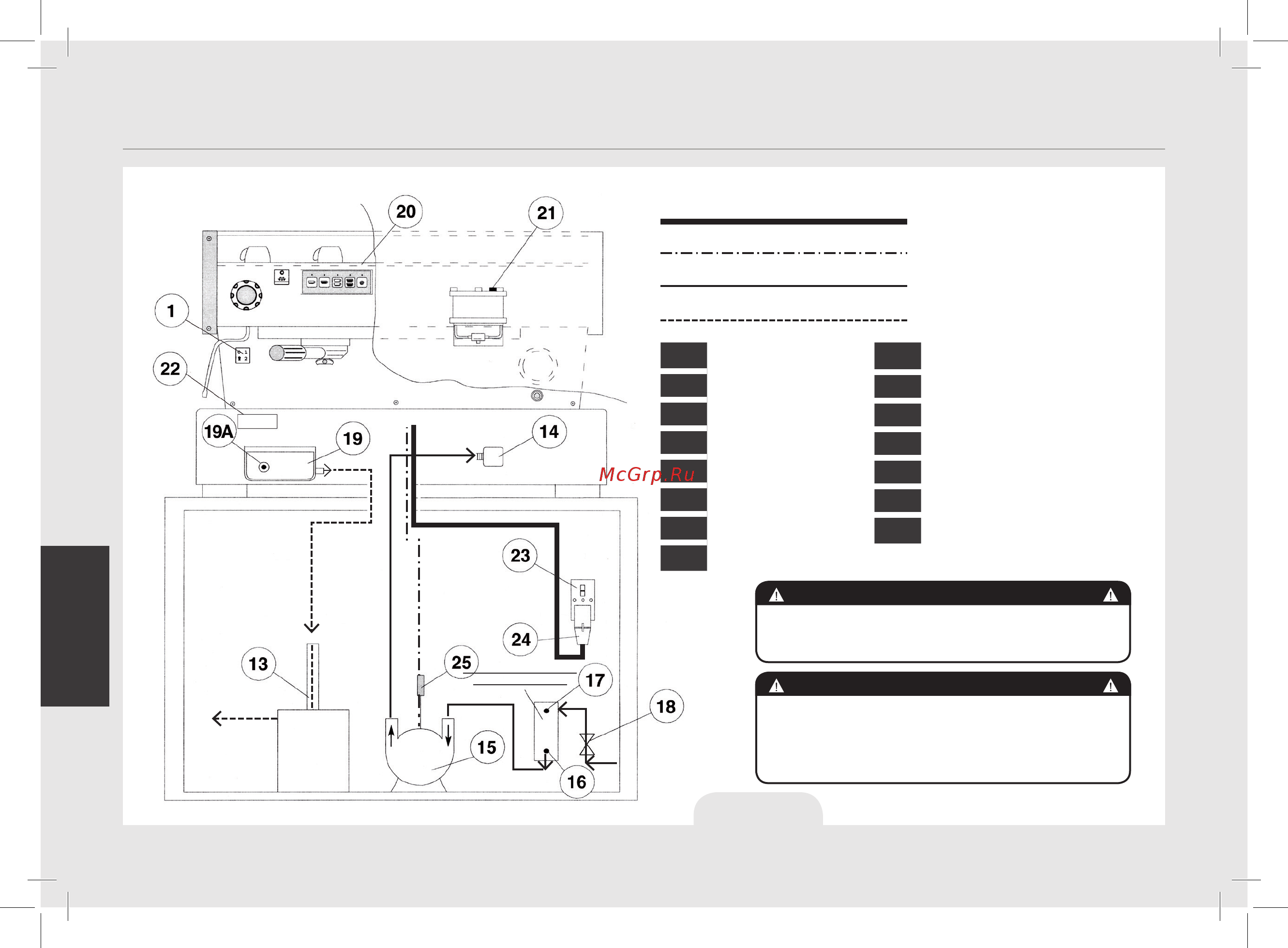

Leyenda
PURIFICADOR DE AGUA
(no proporcionado)
BOMBA A
MOTOR
no
proporcionado
1 Interruptor principal
13 Tubos de drenaje
14 Terminal
15 Bomba a motor
16 Salida puricador
17 Entrada puricador
18 Grifo
19 Pozos de drenaje
19A Válvula de expansión
20 Cubierta del grupo
21 Tornillo de purga
22 Controlador de Temperatura PID
23 Interruptor
24 Enchufe
25 Conectores
LA MÁQUINA DE CAFé SE DEBE COLOCAR EN
POSICIÓN HORIzONTAL SOBRE UNA BARRA QUE
ESTé A MÁS DE 80 CM DEL PISO.
ADVERTENCIA
ADVERTENCIA
LA MÁQUINA DEBE ESTAR CONECTADA
PERMANENTEMENTE A CABLEADO FIJO, Y SE
ACONSEJA INSTALAR UN DISPOSITIvO DE CORRIENTE
RESIDUAL (DCR) CON UNA INTENSIDAD NOMINAL
RESIDUAL DE RESPUESTA QUE NO SUPERE 30 mA .
Cable 380/220/200 Volons
Cable 220/200 Volons
Tubo agua
Tubo de descarga
no
proporcionado
Fig. 4
