2. Denición de los Modelos Tratados
El presente manual de uso se reere exclusivamente a los siguientes modelos de nuestra construcción:
Mod. EE, Mod. AV y Mod. PADDLE a 1, 2, 3 y 4 erogatorios

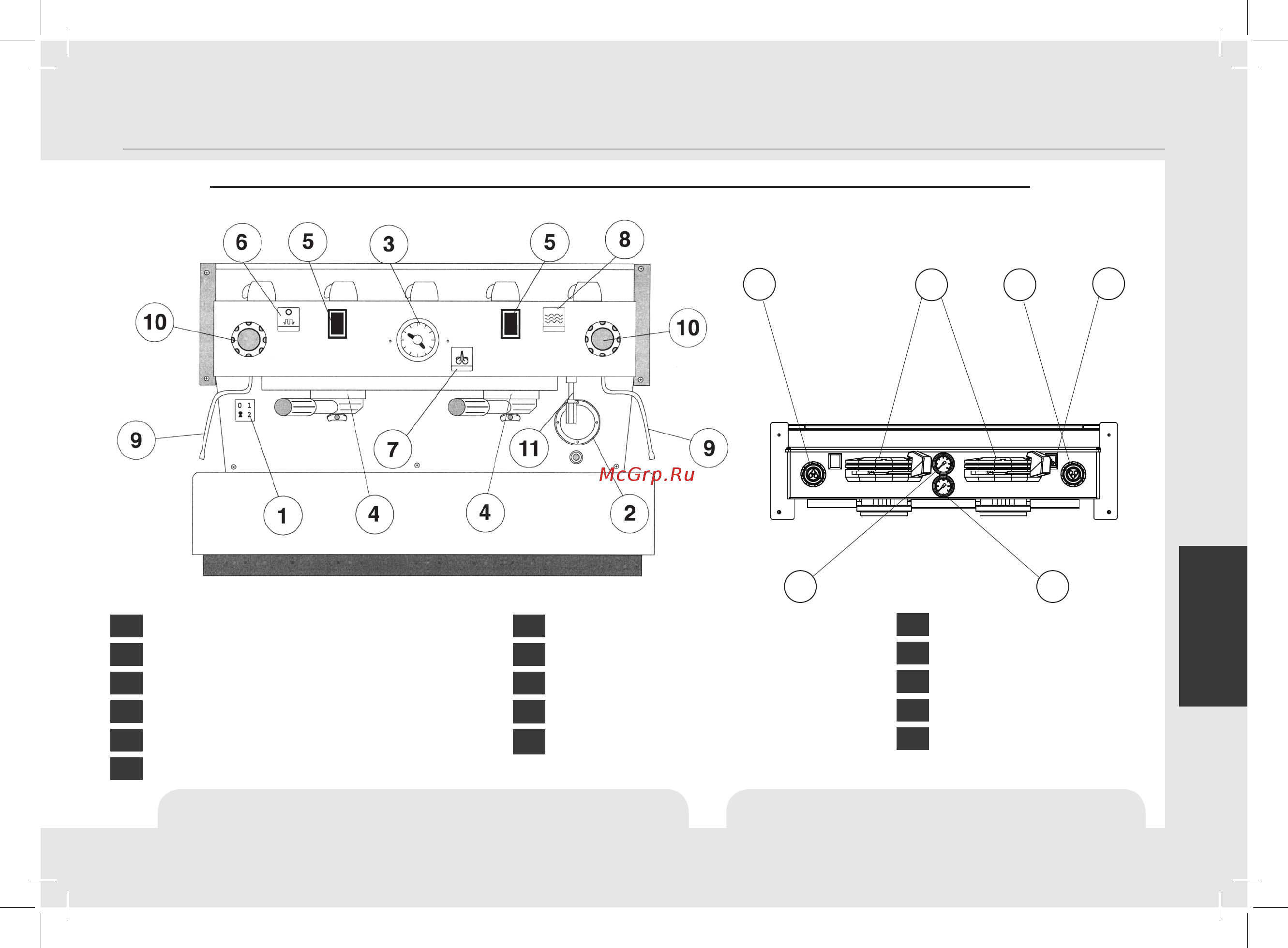

Fig. 1 - MODELO EE a 1, 2, 3 y 4 grupos erogatorios Fig. 2 - Panel frontal del modelo PADDLE
disponible con los grupos 1, 2, 3 y 4
FB/70 2gr 3gr 4gr
A cm/pulgada
48.5/19 48.5/19 48.5/19
B cm/pulgada
64/25.5 64/25.5 64/25.5
C cm/pulgada
84/33 108/42.5 135/52.25
PESO kg/libra
58/128 82/189 107/236
1 Interruptor general
2 Ventanilla del nivel de agua
3 Manómetro
4 Grupos de erogación de café
5 Pulsadores para la erogación de café
6 Interruptor para el calienta-tazas (máquinas no UL)
Leyenda
7 Interruptor para la erogación de agua caliente
8 Interruptor llenado manual
9 Suministrador de vapor
10 Llave para la erogación de vapor
11 Suministro de agua caliente
1 Palanca de grupo
2 Llave para erogación del vapor
3 Medidor de presión caldera vapor
4 Medidor de presión caldera café
5 Interruptor llenado manual
1 2
3 4
2
5
