![La Marzocco FB 70 MP 2 Gr [54/117] Installation](/img/pdf.png)
La Marzocco FB 70 MP 2 Gr [54/117] Installation
![La Marzocco FB 70 MP 2 Gr [54/117] Installation](/views2/1334125/page54/bg36.png)
FR
7
3. Installaon

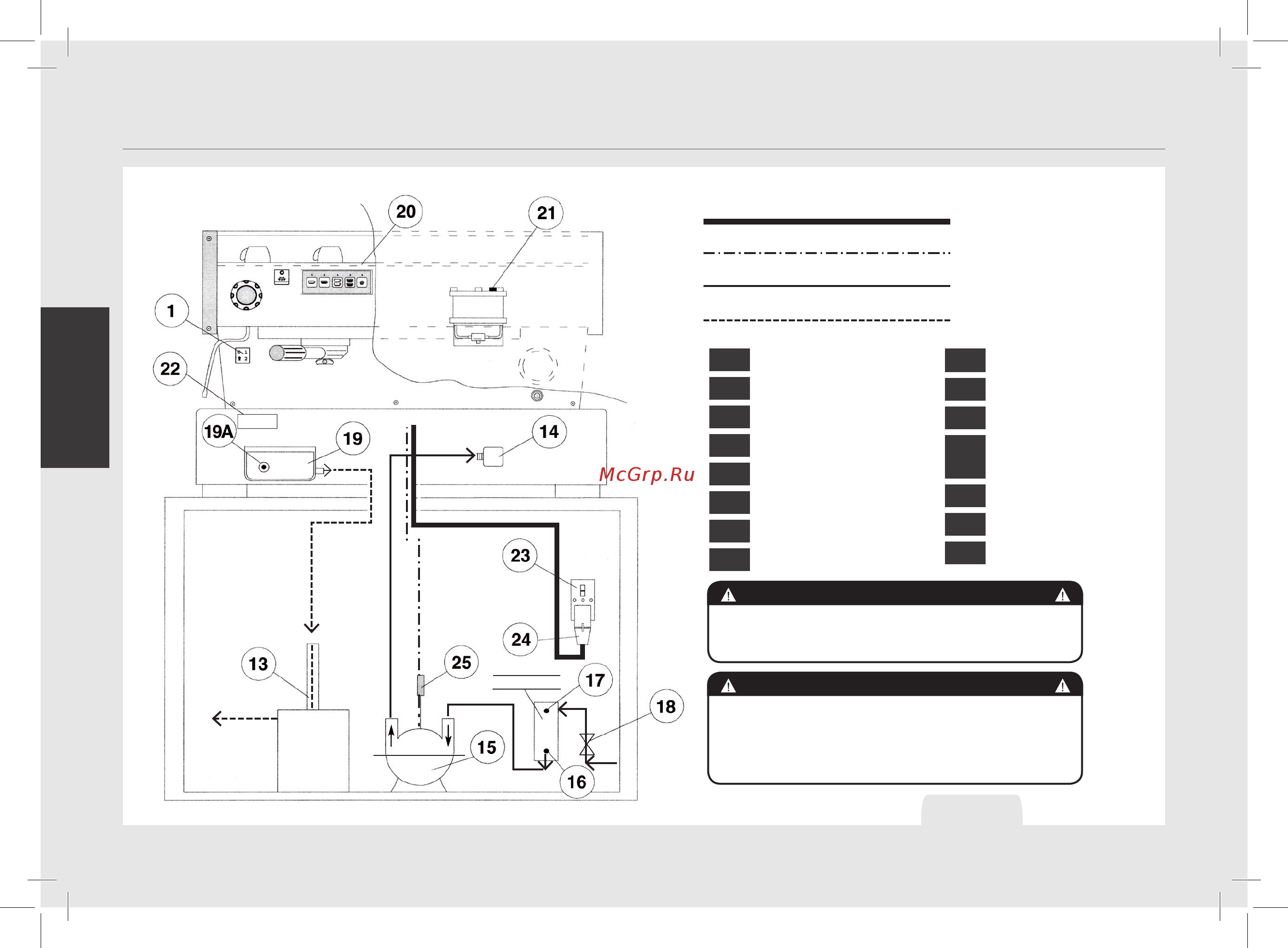

Legende
EPURATEUR
(non fourni)
non fourni
1 Interrupteur Général
13 Conduite d'écoulement
14 Borne
15 Électropompe
16 Sore épurateur
17 Entrée épurateur
18 Robinet
19 Pets puits
19A Valve d'expansion
20 Couvercle groupe
21 Vis de purge
22 Régulateur de
Température PID
23 Interrupteur
24 Prise
25 Connecteurs
Ill. 4
LA MACHINE À CAFÉ DOIT ÊTRE PLACÉE EN POSITION
HORIZONTALE SUR UN COMPTOIR DONT LA HAUTEUR
DEPUIS LE SOL SOIT SUPÉRIEURE À 80CM.
ATTENTION
ATTENTIONATTENTION
LA MACHINE EST PRÉVUE POUR ÊTRE RACCORDÉE DE
FAçON PERMANENTE À UN CÂbLAGE FIXE, ET IL EST RE-
COMMANDÉ D'INSTALLER UN DISPOSITIF DIFFÉRENTIEL
RÉSIDUEL (DDR) AVEC UN COURANT NOMINAL DE FONC-
TIONNEMENT RÉSIDUEL NE DÉPASSANT PAS 30mA.
Câble à 380/220/200
Câble à 220/200
Tuyau eau
Tuyau de vidange
ÉLECTROPOMPE
non fourni
