La Marzocco FB 70 MP 2 Gr [31/117] Installazione
![La Marzocco FB 70 MP 2 Gr [31/117] Installazione](/views2/1334125/page31/bg1f.png)
IT
7

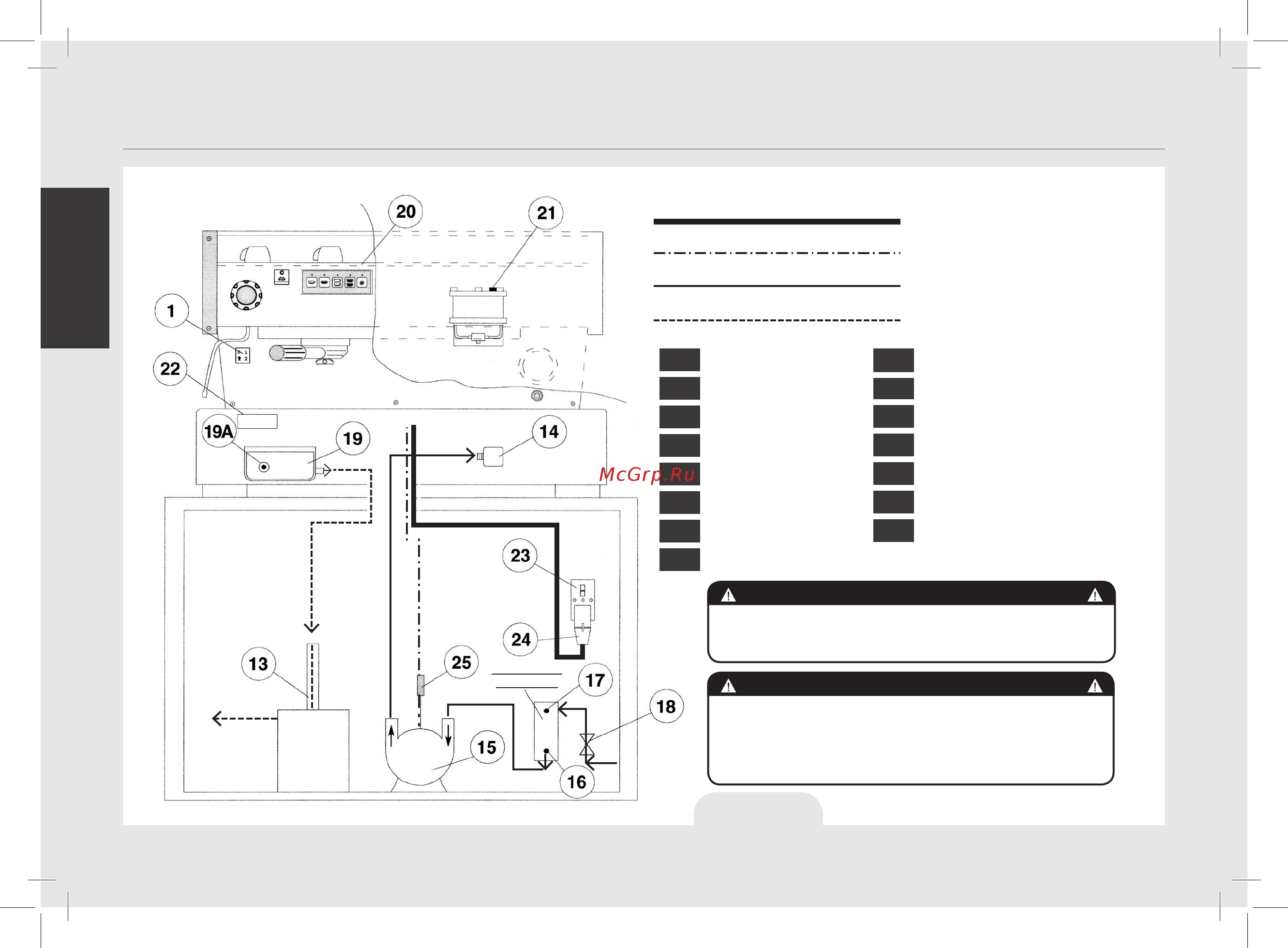

3. Installazione
Legenda
Cavo da 380/220/200 Volt
Cavo da 220/200 Volt
Tubo acqua
Tubo di scarico
FILTRO ACQUA
(non fornito)
ELETTRO-
POMPA
non fornito
1
Interruore generale
13
Tubi di scarico
14
Terminale
15
Eleropompa
16
Uscita ltro
17
Ingresso ltro
18
Rubineo
19
Pozze di scarico
19A
Valvola di espansione
20 Copertura gruppo
21
Vite di sato
22
Regolatore di temperatura PID
23
Interruore (non fornito)
24
Spina (non fornita)
25
Conneori
LA MACCHINA DEVE ESSERE POSTA IN
POSIZIONE ORIZZONTALE SU UN BANCONE AD ALMENO
80CM DA TERRA.
ATTENZIONE
ATTENZIONE
LA MACCHINA È PREDISPOSTA PER ESSERE COLLEGATA IN
MODO PERMANENTE AD UN IMPIANTO ELETTRICO FISSO.
SI RACCOMANDA L'INSTALLAZIONE DI UN INTERRUTTORE
DIFFERENZIALE CON UNA CORRENTE OPERATIVA RESIDUA
NOMINALE NON SUPERIORE A 30mA.
non fornita
Fig. 4
