DE
7
3. Installaon

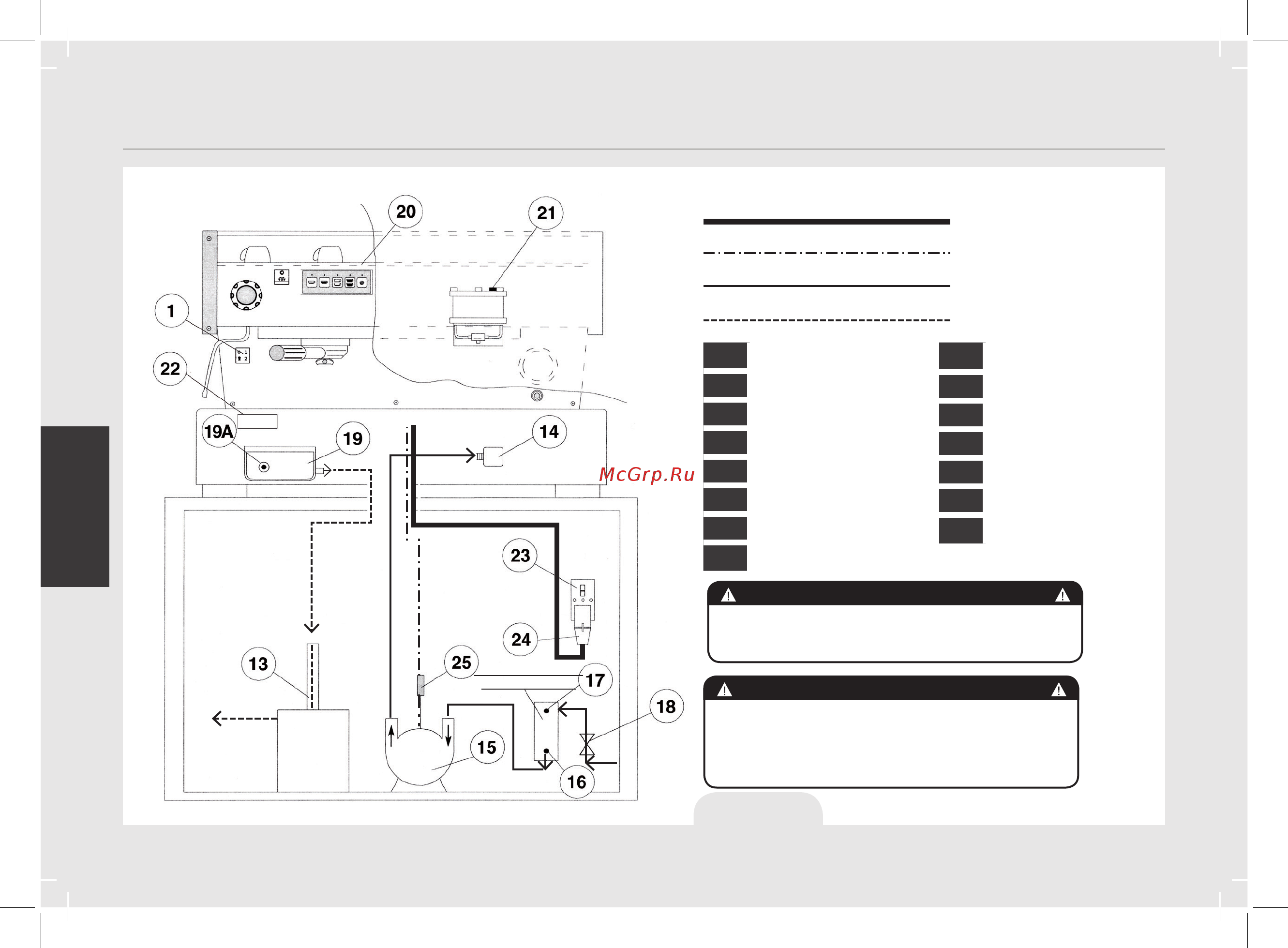

Legende
Kabel für 380/220/200
REINIGUNGSGERÄT
(nicht enthalten)
ELEKTROPUMPE
nicht
enthalten
1. Hauptschalter
13. Abussleitung
14. Klemme
15. Motorpumpe
16. Wasserreiniger-Auslauf
17. Wasserreiniger-Einlauf
18. Hahn
19. Abüsse
19A Expansionsvenl
20. Gruppenabdeckung
21. Entlüungsschraube
22. Temperaturregler PID
23. Schalter
24. Steckdose
25. Stecker
DIE KAFFEEMASCHINE WAAGRECHT AUF EINER
THEKE AUFSTELLEN, DIE MINDESTENS 80CM VOM
BODEN ENTFERNT IST
ACHTUNG
ACHTUNG
DIE MASCHINE SOLL DAUERHAFT AN EINE FESTE
VERDRAHTUNG ANGESCHLOSSEN SEIN. ES WIRD
EMPFOHLEN, EINE FEHLERSTROM-SCHUTZEIN-
RICHTUNG (RCD) MIT EINEM BEMESSUNGSFEHLER-
STROM VON NICHT MEHR ALS 30mA EINZUBAUEN
Kabel für 220/200
Wasserleitung
Abwasserleitung
nicht
enthalten
Abb. 4
