8
19A Expansionsvenl
20. Gruppenabdeckung
21. Entlüungsschraube
22. Temperaturregler PID
23. Schalter
24. Steckdose
25. Stecker
2) Wasseranalyse
Um sicher zu stellen, dass das in die Maschine
einlaufende Wasser den vorgegebenen Parametern
entspricht, sind alle Maschinen von La Marzocco
mit 2 Kits für die Wasseranalyse ausgestaet (siehe
Abbildung), die jeweils 6 Messstreifen und eine
Karte mit der Gebrauchsanleitung enthalten.
Die messbaren
Parameter sind
Gesamtwasserhärte,
Eisengehalt,
freies Chlor,
Gesamtchlorgehalt,
pH- Wert &
Gesamtalkalität,
Chloridgehalt.
Der Test des Wassers
muss vor dem Einlauf
in das verwendete
Aufbereitungssystem
vorgenommen
werden, um festzustellen, ob die Parameter des
in die Maschine einlaufenden Wassers innerhalb
der von La Marzocco empfohlenen Wertbereiche
liegen.
Nach Ausführung dieser Tests kann besmmt
werden, welches Filterungssystem sich am besten
eignet. Dazu sind die anhand des Kits ermielten
Parameter auf unserer Website “LA MARZOCCO
WATER CALCULATOR” (hp://www.lamarzocco.
com/water_calculator/) einzugeben.
1) Installaon auf dem Tresen
Die nachstehende Abbildung erläutert die Angaben zur Herstellung der Önung am Tresen.

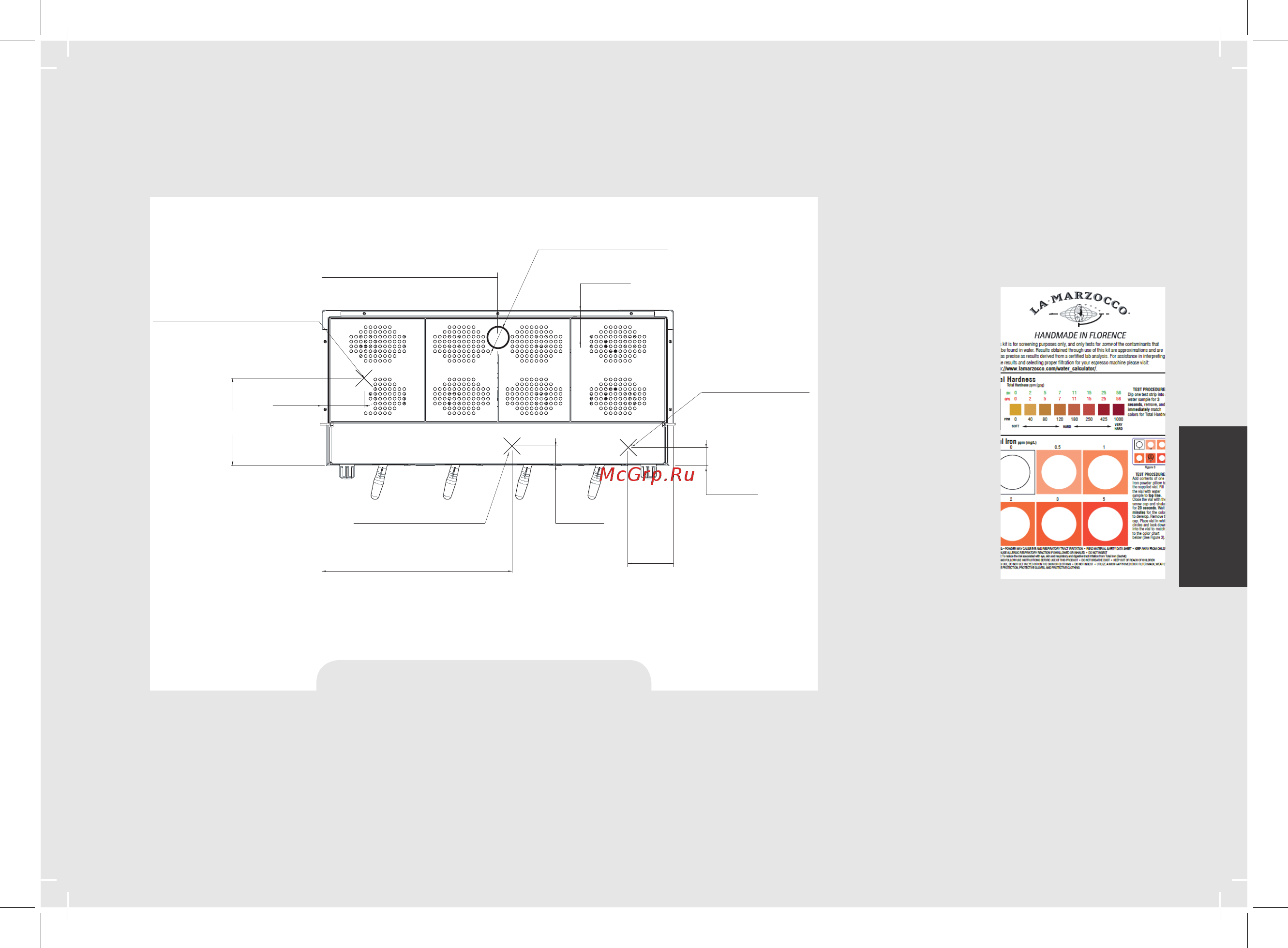

Abb. 5 - Önung am Tresen
CENTER
MASCHINEN
EINGANG DES
STROMKABELS
∅100 BIS ∅120 mm
∅4 in. BIS ∅4,7 in.
EMPFOHLENE LAGE DER
ÖFFNUNG AM TRESEN
LAGE DES
ABLAUFROHRS
290 mm
11,5 in.
EINGANG DES
WASSERROHRS
140 mm
5,5 in.
170 mm
6,7 in.
630 mm - 24,8 in. (4 gruppen)
195 mm - 7,7 in. (1, 2 und 3 gruppen)
65 mm
2,5 in.
150 mm
6 in.
60 mm
2,4 in.
