ES
3
• no limpiar el panel de mandos con paños
mojados, ya que no es resistente por lo que
se reere al agua.
8) Antes de llevar a cabo cualquier proceso de
manutención y/o limpieza, ponga en posición
“0” el interruptor general situado en la
máquina y desconecte el aparato de la red de
alimentación eléctrica quitando el enchufe o
apagando el interruptor de la instalación. Para
realizar las operaciones de limpieza, limítese a
cuanto se indica en el manual.
9) En caso de funcionamiento defectuoso o
averías del aparato, rerelo de la red eléctrica
(como se ha descrito en el punto anterior) y
cierre el grifo de suministro de agua. Renuncie
a cualquier tentavo de reparación y diríjase
al personal cualicado profesionalmente y
autorizado. La reparación del producto se
efectuará solamente por parte de la casa
constructora o por un centro autorizado que
ulice exclusivamente recambios originales.
La desobediencia de las normas indicadas más
arriba pueden poner en peligro la seguridad
del aparato y de este modo hace que no tenga
vigor la garana.
10) En el momento de la instalación es
necesario ulizar un interruptor omnipolar
como preveen las normas de seguridad
vigentes, provisto de fusibles adecuados para
soportar la potencia de la máquina a conectar.
11) Para evitar recalentamientos peligrosos,
se recomienda desenrollar todo el cable de
alimentación.
12) No obstruya las rejillas de aspiración o de
disipación y, de manera especial, no cubra con
trapos o cualquier otra cosa la bandeja para
calentar las tazas.
13) El cable de alimentación de este aparato
no debe ser sustuido por el usuario, como
se indica también en la tarjeta situada cerca
de la salida del cable en la cubierta. En caso
de deterioro del cable, apague el aparato
(como se ha descrito en el punto precedente
número 8) y cierre el suministro del agua.
Para sustuirlo, diríjase solamente al personal
profesionalmente cualicado.
El presente manual de uso se reere exclusivamente a los siguientes modelos de nuestra construcción:
Mod. EE, Mod. AV y Mod. PADDLE a 1, 2, 3 y 4 erogatorios
Todo lo que se indica en este manual
operavo también es válido para la serie
“FB/70”. Las únicas diferencias son las
dimensiones externas de la máquina.
ATENCIÓN
COMO YA SE HA INDICADO EN LAS NOTAS
PRECEDENTES, EL CONSTRUCTOR NO
PUEDE SER CONSIDERADO RESPONSABLE
DE LOS DAÑOS A COSAS, ANIMALES Y/O
PERSONAS, CUANDO EL PRODUCTO NO HA
SIDO INSTALADO SEGúN LAS INDICACIONES
CONTENIDAS EN EL PRESENTE MANUAL,
CUANDO NO SEA UTILIzADO PARA CUMPLIR
SUS FUNCIONES, COMO LA EROGACIÓN DE
CAFé O BEBIDAS CALIENTES.

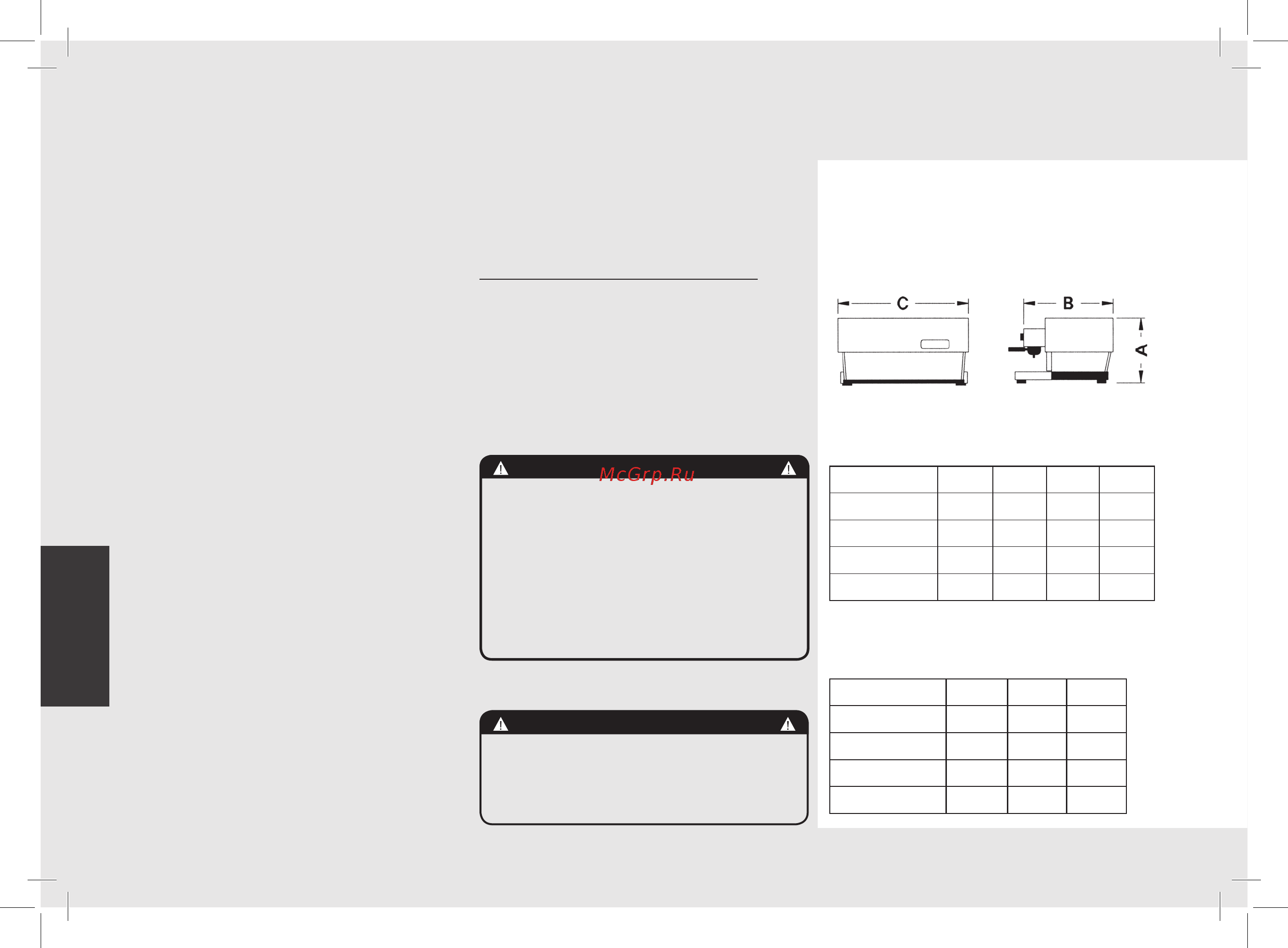

LINEA 1 gr 2gr 3gr 4gr
A cm/pulgada
45.5/18 45.5/18 45.5/18 45.5/18
B cm/pulgada
56/22 56/22 56/22 56/22
C cm/pulgada
49/20 69/28 93/37 117/46
PESO kg/libra
41/90 59/130 73/164 107/236
FB/70 2gr 3gr 4gr
A cm/pulgada
48.5/19 48.5/19 48.5/19
B cm/pulgada
64/25.5 64/25.5 64/25.5
C cm/pulgada
84/33 108/42.5 135/52.25
PESO kg/libra
58/128 82/189 107/236
ATENCIÓN
ESTA MÁQUINA NO ES APTA PARA USO EN
EXTERIORES. NO USAR CHORROS DE AGUA
PARA LIMPIAR LA MÁQUINA NI COLOCARLA
DONDE SE USAN CHORROS DE AGUA.
MEDIDAS Y PESOS COMUNES A LA SERIE LINEA
MEDIDAS Y PESOS COMUNES A LA SERIE FB/70
