4. Messa in Funzione e Preparazione del Caè
Eseguite le operazioni di installazione, si
innestano sotto ai gruppi i portafiltri (fig. 6)
con i relativi filtri, girando da sinistra verso
destra e, prima di azionare gli interruttori
e far giungere corrente alle resistenze, si
provvede a rifornire le caldaie di acqua
come segue:
1. CALDAIA CAFFÈ
L'ingresso di acqua alla caldaia satura (caffè)
avviene direttamente, non appena aperti
i rubinetti della conduttura idrica e del
depuratore, se presente.
Poiché l'acqua entrando nella caldaia
comprimerà l'aria in essa contenuta,
per effettuare la completa “saturazione”
caldaia-gruppi si dovrà togliere il piano di
copertura dei gruppi (part. 20 fig. 4) e
svitare un poco il bulloncino part. 21 (detto
“di sfiato”) in modo che fuoriesca l'aria,
aspettare che dallo stesso esca qualche
goccia d'acqua (vedi schema seguente).
Ripetere l'operazione per ogni gruppo
erogatore e quindi stringere nuovamente i
bulloncini e rimontare il piano.

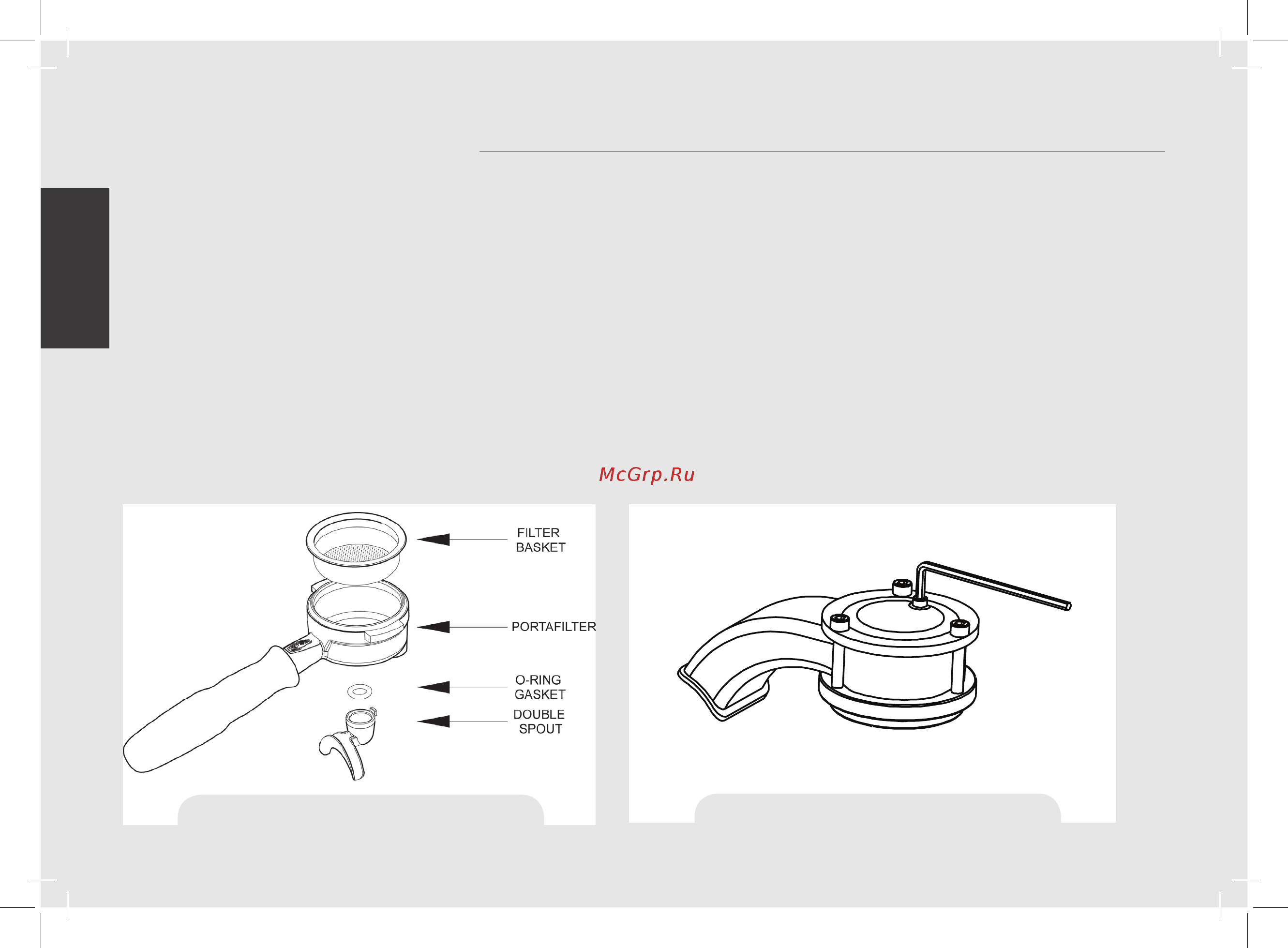

Fig. 6 - Portafiltro (vedere anche part. 4, fig. 1 or 3)
Saturazione del gruppo tramite “vite di sfiato”
parte della fornitura. Collegare un'estremità
del tubo di plasca rinforzato al raccordo
del tubo di scarico presente sul lato sinistro
della macchina da caè espresso, ssarlo
saldamente con l'ausilio della fascea
ferma tubo in dotazione. Collegare l'altra
estremità ad un idoneo impianto di recupero
dell'acqua di scarico.
Qualora il suddeo impianto non fosse
disponibile, e se acceabile in base alle
norme locali, è possibile raccogliere i liquidi
di drenaggio in apposito secchio ed eventuali
prolungamen del tubo di scarico dovranno
essere eeua mediante tubi in PVC con
anima in acciaio e adeguate fascee ferma
tubo.
