EN
3
8) Перед выполнением любого технического
обслуживания и/или чистки, установите
выключатель электропитания, находящийся
слева на передней панели кофемашины, в
положение "0" и отсоедините кофемашину от
электросети, вынув вилку из розетки
электропитания или разомкнув
соответствующий автоматический
выключатель. Любые операции по чистке
кофемашины должны выполняться в точном
соответствии с инструкциями этого
руководства.
9) В случае отказа или сбоев в работе
кофемашины, отсоедините ее от электросети
(следуя инструкциям из предыдущего пункта)
и перекройте водоподающий клапан. Не
пытайтесь устранить неполадку
самостоятельно. Для выполнения любых
ремонтных работ обратитесь к
квалифицированному авторизованному
специалисту. Все работы должны
выполняться исключительно производителем
или авторизованным центом,
использующими только оригинальные
детали. Несоблюдение вышеперечисленных
требований может привести к нарушению
безопасности при эксплуатации
кофемашины.
10) Во время установки кофемашины
необходимо запланировать использование
многополюсного соединительного разъема,
как этого требуют местные, национальные и
международные электротехнические правила
и нормы.
11) Во избежание опансого перегрева
рекомендуется держать шнур
электропитания полностью распущенным.
12) Не заслоняйте впускные и выпускные
вентиляционные решетки, в частности, не
покрывайте панель для подогрева чашек
тканью или другими материалами.
13) Замена шнура электропитания
кофемашины не должна осуществляться
пользователем. В случае повреждения
шнура электропитания выключите
кофемашину и отсоедините ее от
электросети, вынув вилку из розетки
электропитания или разомкнув
соответствующий автоматический
выключатель. Перекройте подачу воды и
обратитесь к квалифицированному
специалисту.
ВНИМАНИЕ
КОФЕМАШИНА НЕ ПРЕДНАЗНАЧЕНА ДЛЯ
ЭКСПЛУАТАЦИИ НА ОТКРЫТОМ ВОЗДУХЕ, ДЛЯ
ЧИСТКИ КОФЕМАШИНЫ НЕЛЬЗЯ ИСПОЛЬЗОВАТЬ
СТРУИ ВОДЫ, НЕЛЬЗЯ РАЗМЕЩАТЬ
КОФЕМАШИНУ В МЕСТАХ, ГДЕ ОНИ
ИСПОЛЬЗУЮТСЯ.
This operang manual refers exclusively to the following models, of our own manufacture:
EE Model, AV Model, PADDLE Model with 1, 2, 3 and 4 groups

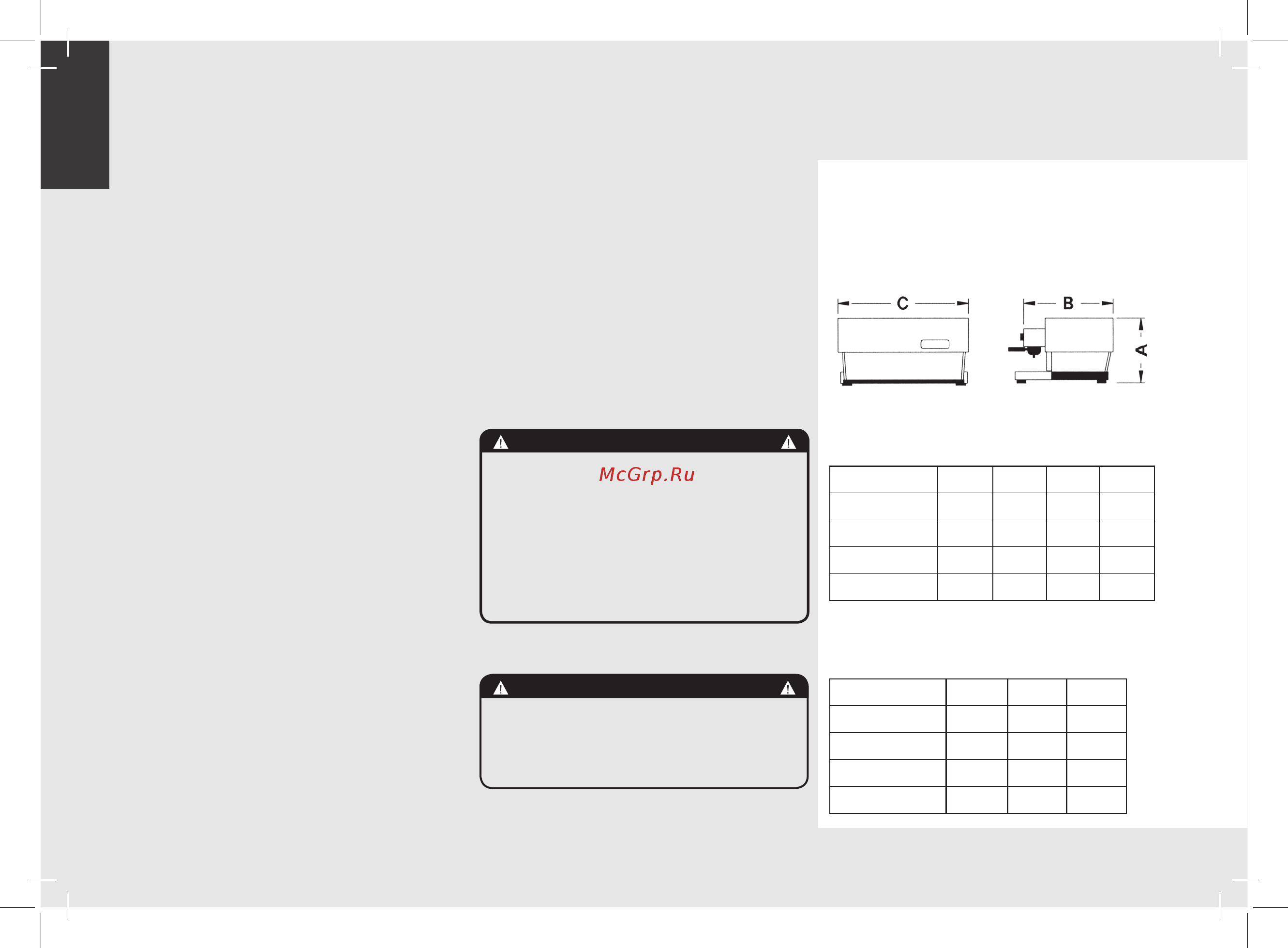

Стандартные габариты, масса и
характеристики кофемашин
Стандартные габариты, масса и
характеристики для FB-70
Все, что указанно в этом
руководстве, действует и для
"FB-70". Единственное отличие -
размеры двух машин.
LINEA
1 гр 2гр 3гр 4гр
A см/дюйм
45.5/18 45.5/18 45.5/18 45.5/18
B см/дюйм
56/22 56/22 56/22 56/22
C см/дюйм
49/20 69/28 93/37 117/46
Масса кг/фт
41/90 59/130 73/164 107/236
FB/70
2гр 3гр 4гр
A см/дюйм
48.5/19 48.5/19 48.5/19
B см/дюйм
64/25.5 64/25.5 64/25.5
C см/дюйм
84/33 108/42.5 135/52.25
Масса кг/фт
58/128 82/189 107/236
КАК УЖЕ ОТМЕЧАЛОСЬ ВЫШЕ,
ПРОИЗВОДИТЕЛЬ НЕ НЕСЕТ
ОТВЕСТВТЕННОСТЬ ЗА ПРИЧИНЕНИЕ УЩЕРБА
ПРЕДМЕТАМ, ТРАВМИРОВАНИЕ ЖИВОТНЫХ И/
ИЛИ ЛЮДЕЙ, ЕСЛИ КОФЕМАШИНА БЫЛА
УСТАНОВЛЕНА НЕ В СООТВЕТСТВИИ С
ИНСТРУКЦИЯМИ, СОДЕРЖАЩИМИСЯ В ЭТОМ
РУКОВОДСТВЕ, И ИСПОЛЬЗОВАЛАСЬ НЕ ПО
ЦЕЛЕВОМУ НАЗНАЧЕНИЮ (А ИМЕННО ДЛЯ
ПРИГОТОВЛЕНИЯ КОФЕ И ГОРЯЧИХ НАПИТКОВ)
ВНИМАНИЕ
