IT
6

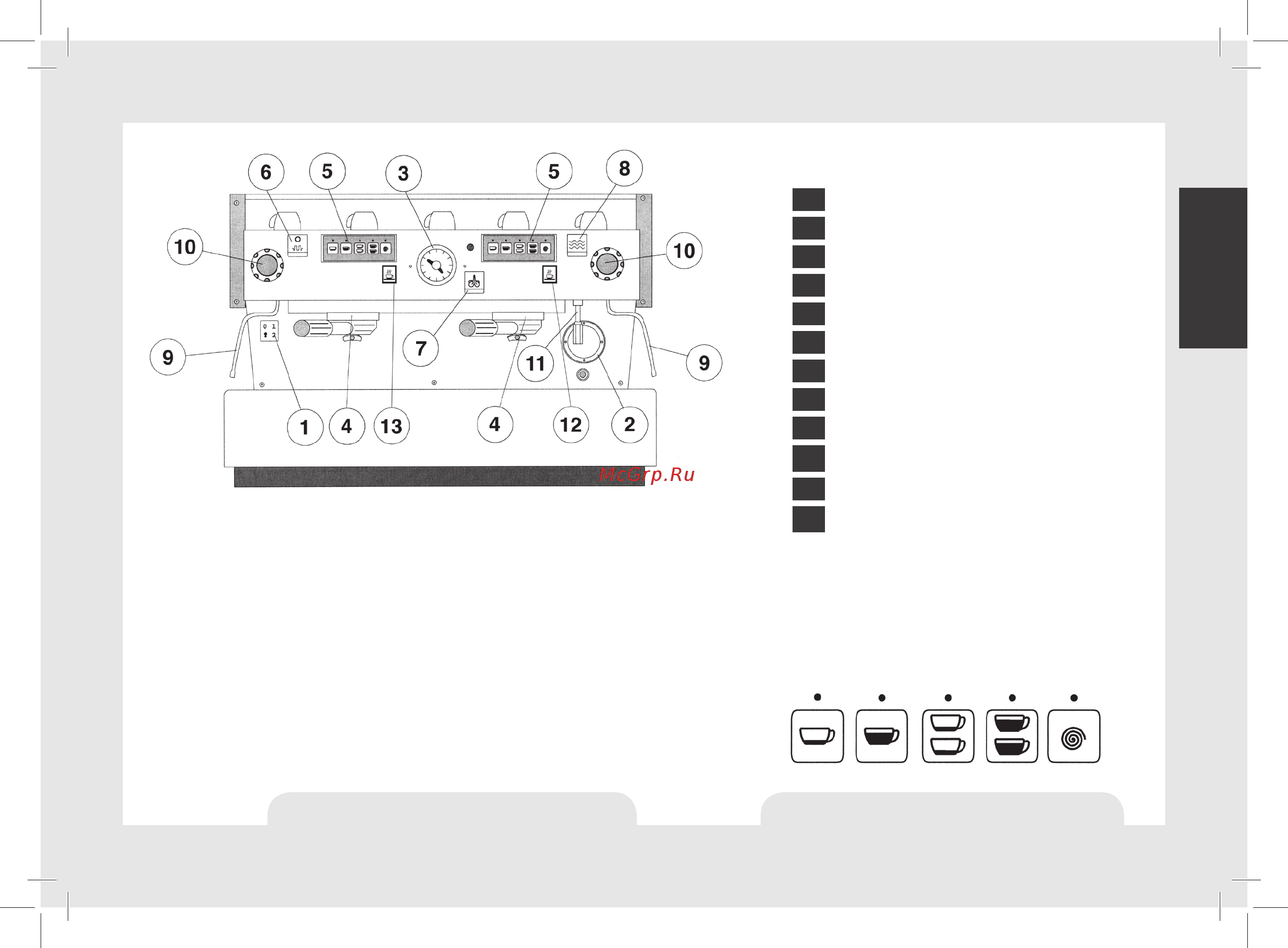

Fig. 3 - Modello AV ad 1, 2, 3 e 4 erogatori
Descrizione generale
La macchina modello AV viene costruita nelle versioni con 1, 2, 3 e 4 erogatori ed
è essenzialmente costituita come il modello EE.
Questo modello differisce dal modello EE in quanto consente all'operatore di
predisporre a suo piacimento quattro diverse quantità di acqua in erogazione di
caffè. Per ciascuno gruppo erogatore è quindi prevista una pulsantiera a 5 tasti,
atti a selezionare su richiesta della clientela:
- 1 dose di acqua per un caffè espresso;
- 1 dose di acqua per un caffè lungo;
- 1 dose di acqua per due caffè normali;
- 1 dose di acqua per due caffè lunghi;
Il quinto pulsante è utilizzato come programmatore degli altri, come vedremo in
seguito, e come interruttore off-on per erogazione continua a piacimento.
1 Interruore generale
2 Oblò del livello acqua
3 Manometro
4 Gruppi erogazione caè
5 Pulsanera erogazione caè (modello AV)
6 Interruore scaldatazze (macchine non-UL)
7 Interruore erogazione acqua calda
8 Interruore riempimento manuale
9 Lancia per vapore
10 Manopola per erogazione vapore
11 Lancia acqua calda
12 Interruore erogazione manuale
Legenda
Pulsantiera erogazione caffè del modello AV
