EN
Переместите ручку группы справа
налево (часть 1), позволяя начать
процесс заваривания кофе; когда Вы
получили свое желаемое количество
кофе, верните ручку, находящуюся с
правой стороны в исходное положение ;
машина сбрасывает давление,
созданное в портафильтре. После этого
портафильтр может быть удален и
очищен для приготовления следующего
напитка. Для того, чтобы предсмочить
кофейную таблетку перед
приготовлением кофе, переведите
ручку направо наполовину на несколько
секунд, а затем переместите до конца
налево, чтобы заварить Ваш эспрессо,
пока желаемая доза не появится в
чашке, затем выключите, возвратив
ручку в обычное положение.
Для модели AV - рис. 3
Важно заранее запрограммировать
количество поставляемой воды,
выполняя следующие операции с
предельной осторожностью. В случае
сомнения или трудностей, пожалуйста,
свяжитесь с нашей технической
службой.
группе ; во время протекания воды
счетчик измеряет объем воды, тем
самым, дозируя запрограммированное
количество. В каждом счетчике есть
гребенка (которую мы назовем колесом
для простоты), котор
ая вращается, когда
поступает вода. Последовательность
протекания воды следующая:
Группа
Счетчик воды
- Счетчик воды
- Электромагнитный (ЭМК) клапан
ЭМК
- Верхняя сетка группы
Верхняя секта группы
- Корзина порт
офильтра
Колесо разработано таким способом,
чтобы вращаться свободно, когда вода
течет; оно посылает 2 сигнала, каждое
полное вращение, к электронному
модулю, который обрабатывает их и
активирует соленоид клапана
соответствующей группы, а также
электрическую помпу.
Такой электронный модуль также
обрабатывает сигнал, посылаемый
датчиком уровня бойлера и
последовательно активирует реле ЭМК
на соответствующем моторе водяной
помпы.

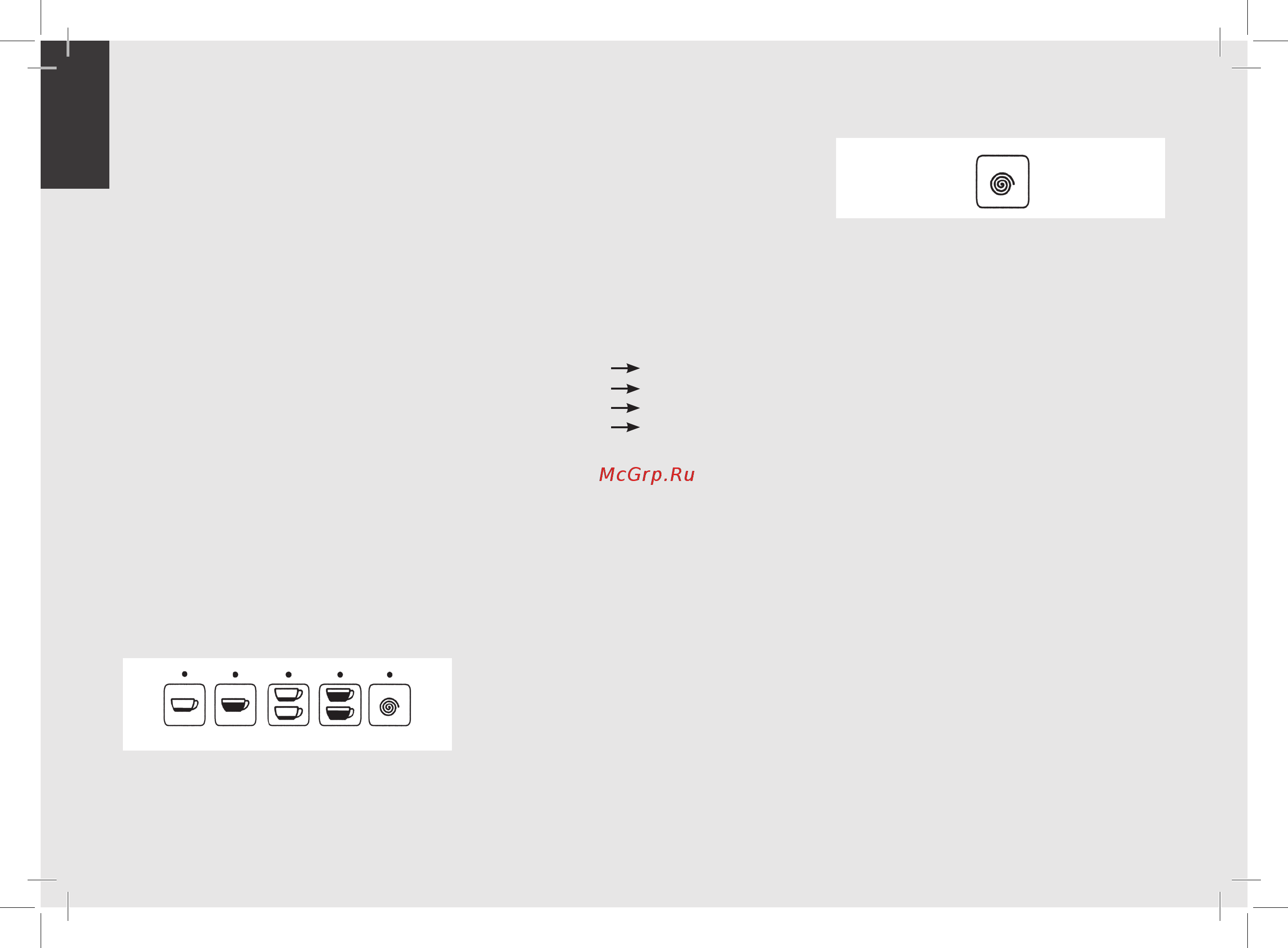

Процедура программирования доз -
рис.3
Программирование для 3D/5 версий.
Нажмите и удерживайте кнопку со
спиральным символом больше 4 секунд
Вы можете сделать тоже самое со
стандартными версиями, которые описаны
ниже.
LEDs остаются включенными в течение 5
секунд, после которых, если не была
нажата никакая кнопка, они выключаются;
Вы должны тогда повторить
вышеупомянутую процедуру, чтобы
включить их снова и подготовить
электронный модуль к программированию;
1. Нажмите первую кнопку в течение 5
секунд и нажмите ее снова, как только
Вы получили желаемое количество
кофе; LEDs выключатся, и эта кнопка
останется запрограммированной.
2. Повторите эти шаги для других трех
кнопок; в любое время, когда кнопка
была запрограммирована, нажав кнопку
со спиралью снова, LED
запрограммированной кнопки(ок),
останется выключенным.
3. Как только Вы запрограммировали
первые 4 кнопки первого пульта
управления слева, набор программ
дозировки будет сохранен в памяти, и 5-
я кнопка (со спиралью) возвратится к ее
функции как непрерывная кнопка
заварки.
Панель заварки кофе (part. 5 fig 3)
Введение
Объемы готовых напитков измеряются
счетчиком воды, установленных на
13
