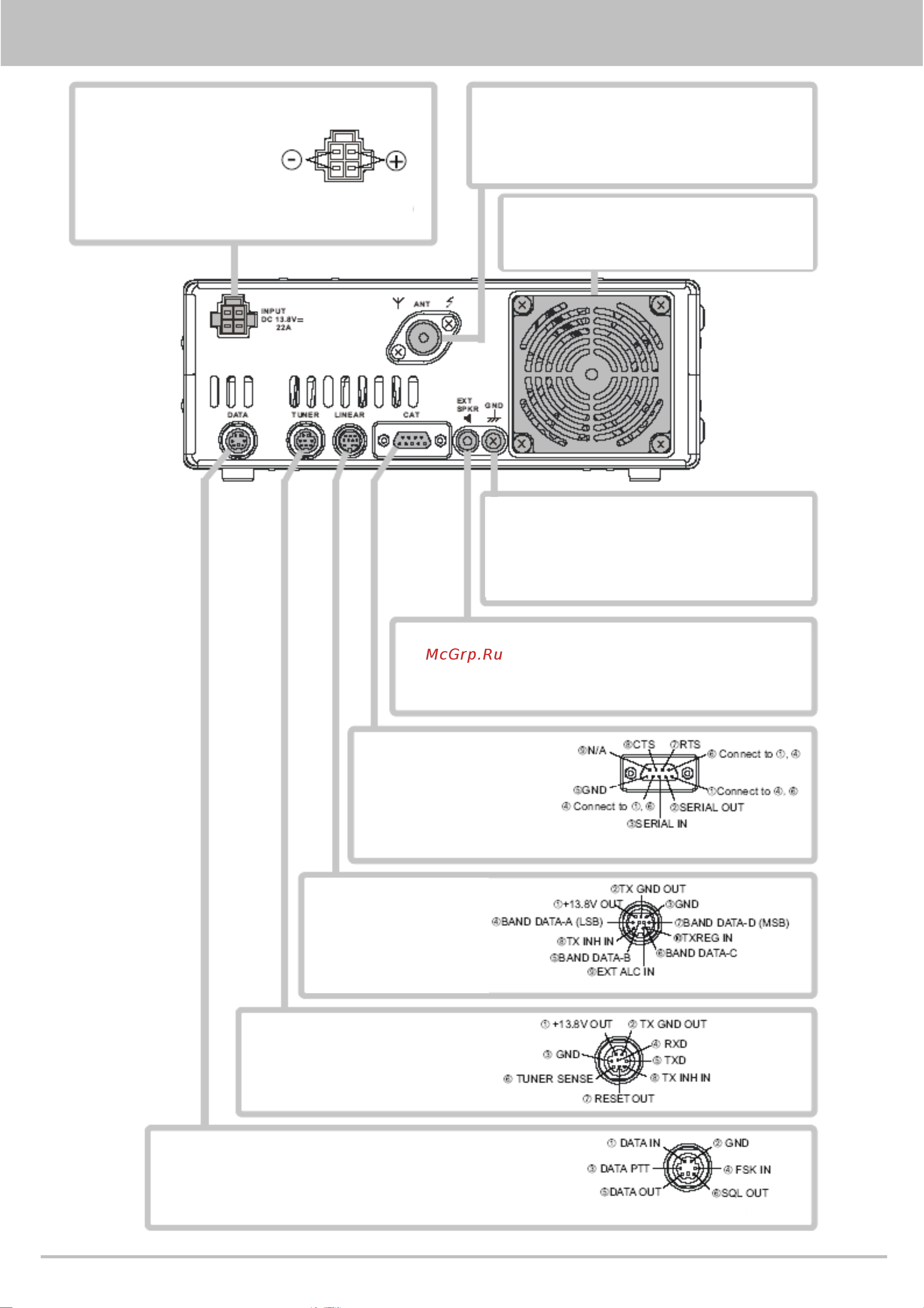

Разъемы Задней Панели
Страница 8 FT-450 Руководство Пользователя
Разъем DC IN
Это – разъем для подключения
трансивера к источнику
постоянного тока. Используйте
поставляемый DC-кабель для
подсоединения непосредственно
к автомобильному аккумулятору
или источнику постоянного тока,
который должен быть способен
выдавать по меньшей мере 22 А
и 13 Вольт
постоянного тока.
(вид сзади)
Разъем ANT
Подсоедините сюда вашу антенну используя штекер типа М (PL-
259) и 50 Ом коаксиальный кабель.
Предупреждение!: Во время передачи на элементах трансивера,
задействованных в передаче радиосигнала, присутствует
высокое напряжение. Безусловно, Не прикасайтесь к элементам
передачи радиосигнала во время передачи!
Охлаждающий вентилятор
Вращается на низких оборотах в режиме приема.
Вращается на высоких оборотах, когда
температура начинается понимается или в режиме
передачи
Разъем GND
Для безопасного и наилучшего качества работы
используйте этот разъем для подсоединения трансивера к
хорошей системе заземления. Используйте короткий
кабель большого диаметра в оплетке для создания
заземления. См. стр. 12 о дополнительных указаниях об
организации надлежащего заземления.
Разъем EXT SPKR
Этот 3.5-мм 2-пиновый разъем обеспечивает переменный аудио-выход
для внешнего динамика. Выходное сопротивление этого разъема
составляет 4-16 Ом, а уровень изменяется в зависимости от установки
регулятора [AF GAIN]. Подсоединение штекера к этому разъему
выключает вст
р
оенный г
р
омкогово
р
итель.
Разъем CAT
Этот 9-пиновый последовательный
разъем DB-9 обеспечивает контроль
над FT-450 посредством компьютера.
Подсоедините (прямой)
последовательный кабель сюда и к
RS-232C COM порту вашего
персонального компьютера (внешнего
интерфейса не требуется).
Разъем LINEAR
Этот 10-пиновый разъем
обеспечивает выход данных
выбранного диапазона, которые
могут быть использованы для
управления дополнительно
подсоединяемым
полупроводниковым линейным
усилителем
VL
-
1000
.
(вид сзади)
(вид сзади)
(вид сзади)
(вид сзади)
Разъем TUNER
Этот 8-пиновый штекер используется
для подсоединения к внешнему
автоматическому антенному тюнеру FC-
30 или FC-40.
Разъем DAT
A
Этот 6-пиновый разъем обеспечивает аудио-выход и выход
сигналов шумоподавителя, а также принимает передачу (AFSK)
аудио и PTT от внешнего контроллера узлового терминала (TNC).
сб
р
ос
(
выхо
д)
(чувств. тюнера)
(земля)
(земля)
(земля)
(подсоедин. к)
(земля)
(подсоединение к)
(послед. вход)
(послед. выход)
(выход данных)
(вход данных)
