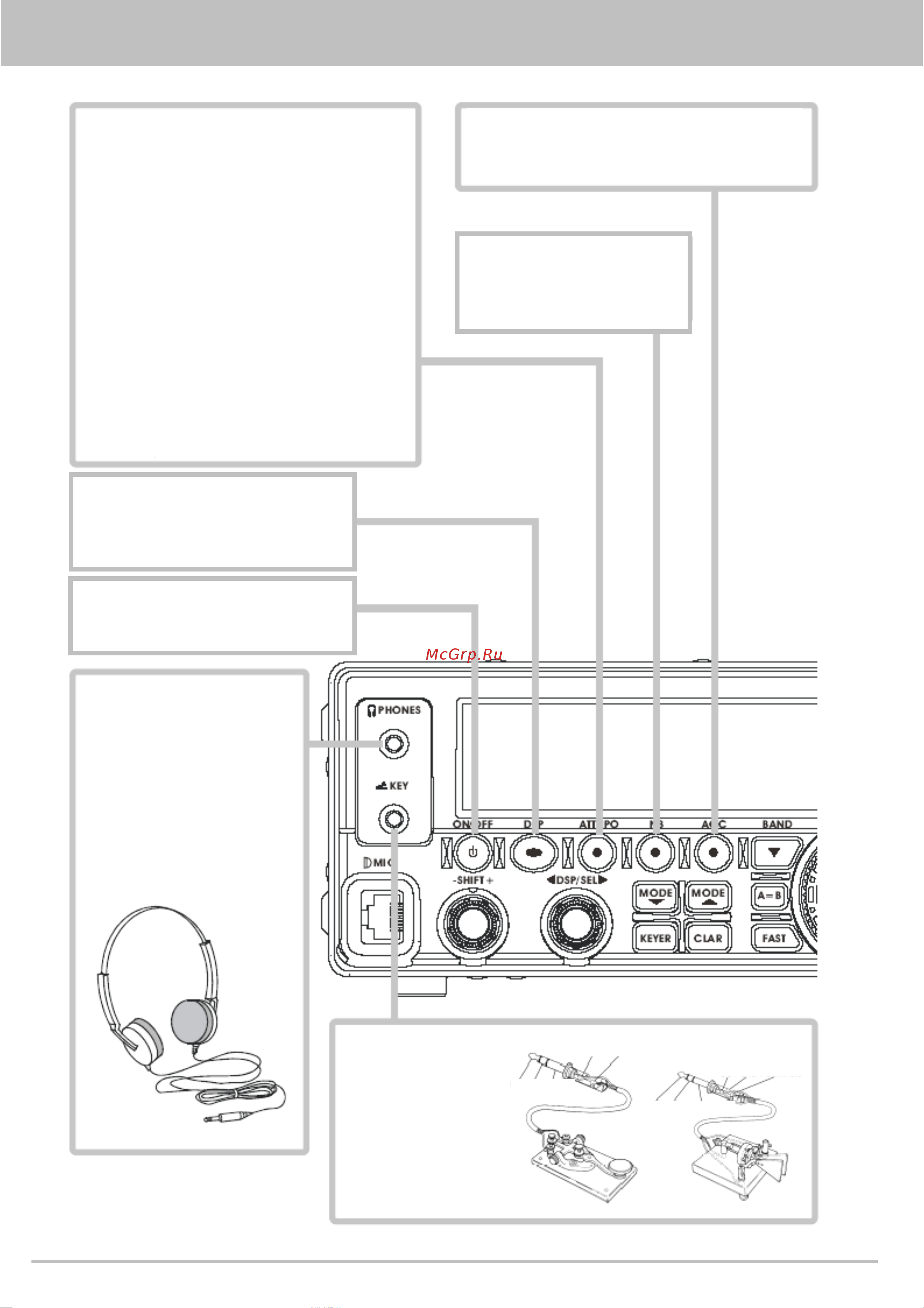

Переключатели и Кнопки Передней Панели
Переключатель ATT/IPO
Этой кнопкой осуществляется выбор функции ATT
или IPO. Доступны следующие варианты:
ATT:Выкл/IPO:Выкл → ATT:Вкл/IPO:Выкл
→ ATT:Выкл/IPO:Вкл → ATT:Вкл/IPO:Вкл
→ ATT:Выкл/IPO:Выкл
ATT:Выкл, IPO:Выкл
Аттенюатор выключен и предусилитель усиливает
входящий сигнал.
ATT:Вкл, IPO:Выкл
Полученный сигнал ослаблен на 20 dB и
предусилитель усиливает входящий сигнал.
ATT:Выкл, IPO:Вкл
Аттенюатор выключен и принятый
сигнал обходит
предусилитель, переходя в прямое возбуждение
на первом преобразователе частоты.
ATT:Вкл, IPO:Вкл
Полученный сигнал ослаблен на 20 dB и принятый
сигнал обходит предусилитель, переходя в прямое
возбуждение на первом преобразователе частоты.
Выбор данного варианта будет отображен на
дисплее.
Переключатель AGС
Этой кнопкой осуществляется выбор параметров
системы AGC приемника. Нажмите и удерживайте эту
кнопку в течение одной секунды для выключения AGC
(
для п
р
ове
рк
и или п
р
иема слабого сигнала
)
.
Переключатель NB
Эта кнопка включает и выключает
Шумоподавитель промежуточной
частоты. Нажмите эту кнопку для
ослабления кратковременных
импульсных шумов.
Переключатель DSP
Этой кнопкой осуществляется выбор функции
системы DSP. Доступны следующие
варианты: Контур, Notch-фильтр, Цифровое
уменьшение шума и Полоса пропускания.
Переключатель Включено/Выключено
Нажмите и удерживайте эту кнопку в течение
одной секунды для включения или
выключения трансивера.
Разъем для Наушников
¼-дюймовый, 3-контактный разъем
позволяет подсоединить моно- или
стереонаушники с 2-х или 3-
контактными штекерами. Когда
штекер вставлен, громкоговоритель
отключается.
Примечание:
Перед использованием наушников,
для минимизации воздействия на
слух «аудио-щелчков» от включения,
мы рекомендуем вам уменьшить
уровень усиления приемника по
высокой частоте до наименьшего
значения до включения питания.
Разъем Ключа
¼-дюймовый, 3-контактный
разъем позволяет
подсоединить телеграфный
или ямбический ключ (для
встроенного электронного
ключа), или выход внешнего
электронного ключа. Схема
выходов показана на
рисунке. Ток при поднятом
ключе 5 вольт, при
замкнутом – 0.5 мА.
Точка Тире Общий
Точка Тире
Общий
Ключ Земля
Кл. ЧПУ З.
Страница 2 FT-450 Руководство Пользователя
