Yaesu FT-450 [89/105] Установка дополнительных устройств
![Yaesu FT-450 [89/105] Установка дополнительных устройств](/views2/1034086/page89/bg59.png)
Автоматический антенный тюнер ATU-450
Автоматический антенный тюнер ATU-450 управляется трансивером FT-450, обеспечивая управляемое микропроцессором
согласование сопротивления от 160 до 6 метрового любительских диапазонах. Диапазон согласовываемых сопротивлений
составляет от 16.5 Ом до 150 Ом (до КСВ 3:1). Соответственно, не следует ожидать от ATU-450 согласования антенн типа
“Long wire” до тех пор, пока вы не предпримете определенные шаги по изменению конструкции такой антенны для обеспечения
того, чтобы подаваемое на FT-450 сопротивление находилось в пределах его спецификации.
Важное примечание
□ Пожалуйста, соблюдайте осторожность, чтобы избегать замыкания на любой металлический предмет.
□ Пожалуйста, внимательно производите установку, чтобы избегать повреждений от острых углов и металлических
предметов.
□ Пожалуйста, используйте традиционные способы заземления и не прикасайтесь без необходимости к полупроводниковым
компонентам для предотвращения обрыва цепи или повреждения статическим электричеством.
Данные о кабеле
Подсоедините управляющий кабель от FT-450.
Подсоедините разъем ТМР (помечен зеленым) от ATU-450 к J5402 на главном корпусе.
Подсоедините другой разъем ТМР (помечен серым) от ATU-450 к J5404 на главном корпусе.

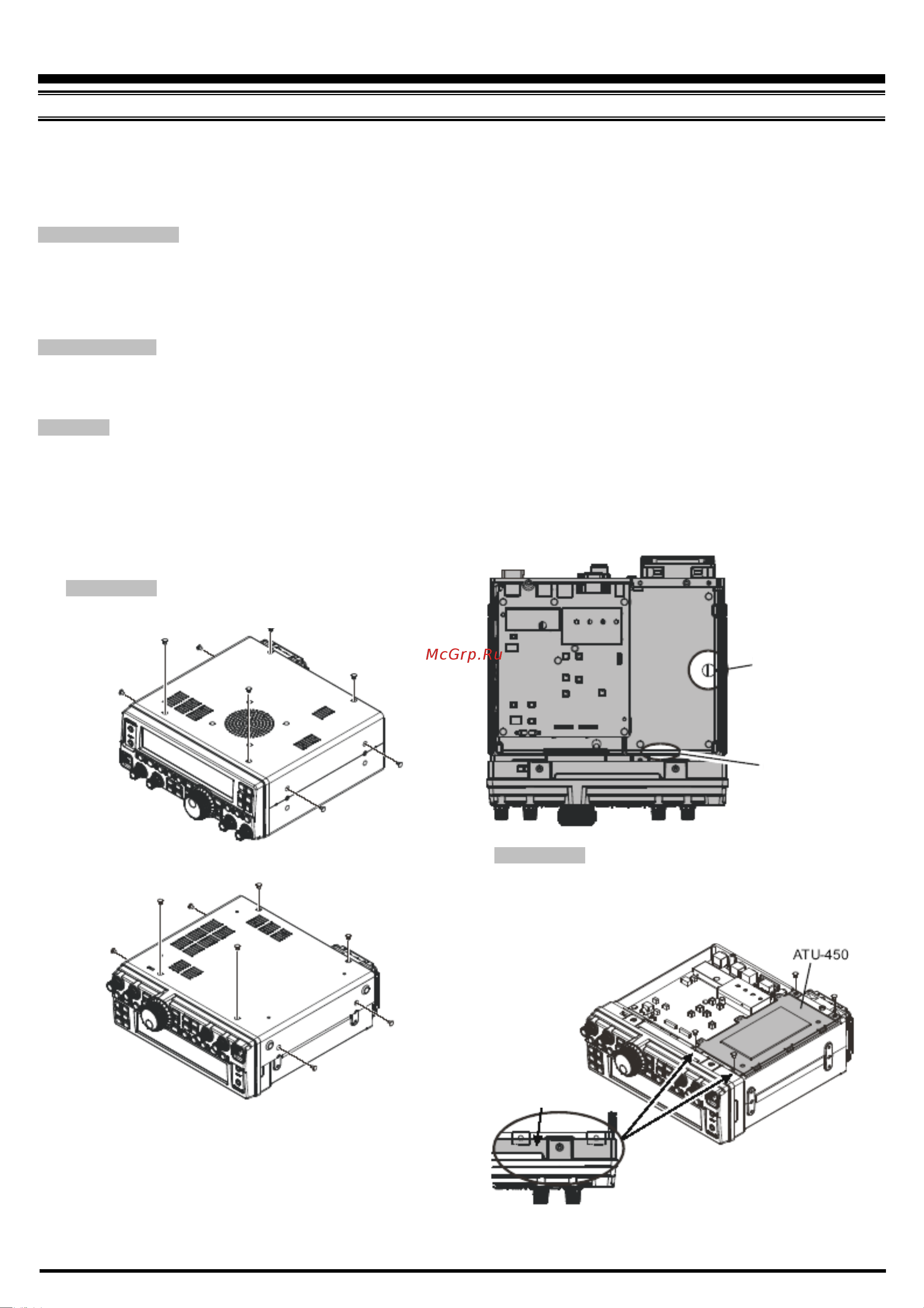

Установка
1. Отключите FT-450 посредством нажатия и удержания в
течение одной секунды кнопки [POWER(ON/OFF)], а затем
выключите внешний источник питания.
2. Отсоедините силовой кабель от разъема ~ DC IN на
задней панели, а затем отсоедините все кабели от FT-450.
3. Удалите два винта с каждой стороны и четыре винта с
верхней крышки трансивера. Сдвиньте верхнюю
крышку
вверх примерно на 1 дюйм, а затем отсоедините разъем
динамика от главного корпуса и снимите крышку.
Примечание:
Вследствие того, что динамик подсоединен к верхней
крышке, будьте осторожны, чтобы его не повредить.
4. Удалите два винта с каждой стороны и четыре винта с
нижней крышки трансивера и снимите ее.
5. Место крепления ATU-450 находится справа на нижней
стороне корпуса. Вставьте два коаксиальных кабеля от
ATU-450 в это отверстие.
6. Подсоедините 6-пиновый штекер от ATU-450 к 6-пиновому
разъему.
7. Установите ATU-450 на корпус пропуская два
коаксиальных кабеля через него.
8. Закрепите ATU-450 четырьмя поставляемыми винтами.
Примечание:
С передней части ATU-450 осторожно поднимите
резиновую прокладку, которая окружает переднюю
панель трансивера, и закрепите два передних винта. Не
повредите прокладку, в противном случае верхняя
крышка может не закрыться.
Установка дополнительных устройств
отверстие в корпусе
6-пиновый штекер
резиновая прокладка
F
T
-
450 Р
у
ководство Пользовател
я
Ст
р
аница 87
