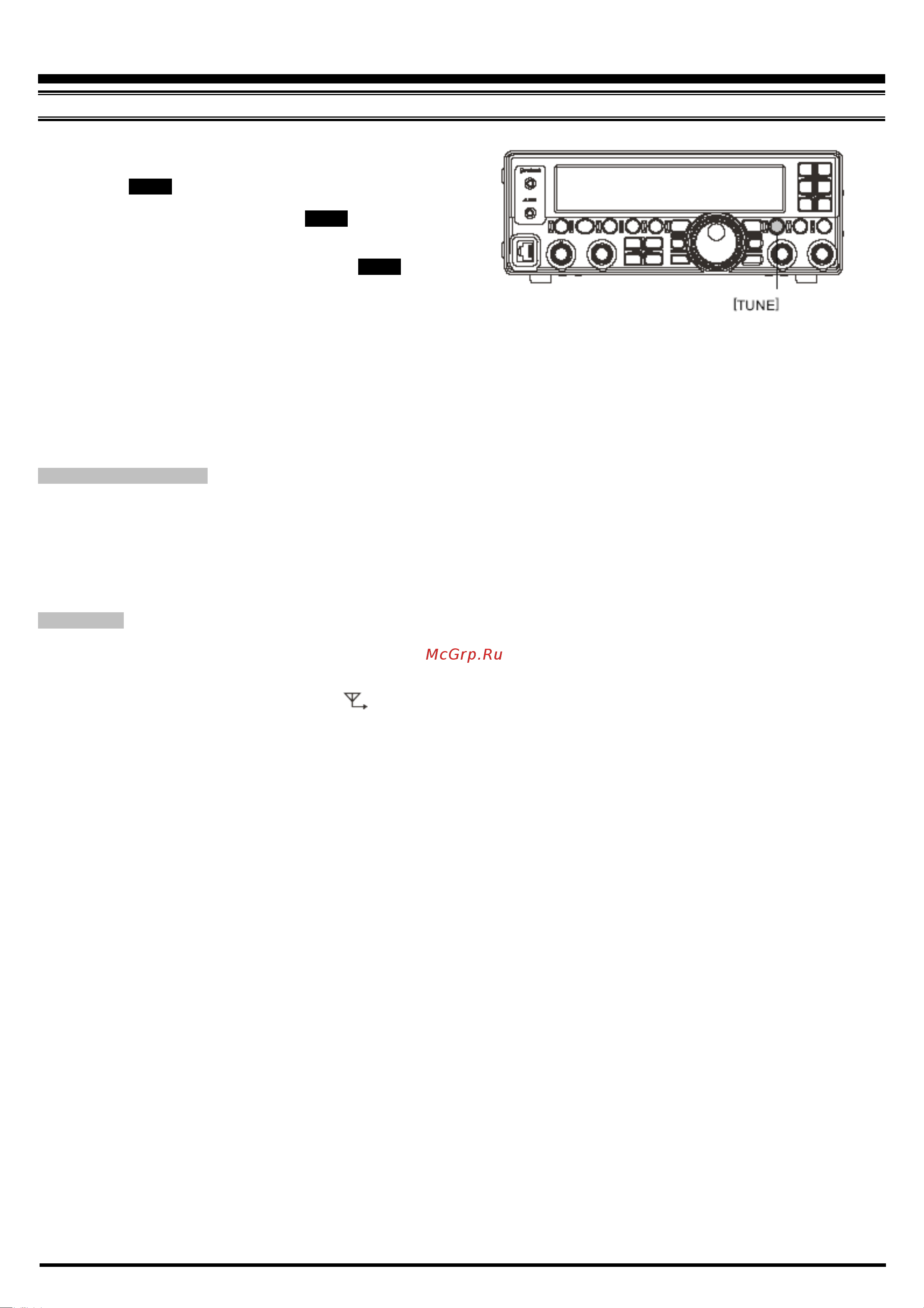

Yaesu FT-450 [93/105] Установка дополнительных устройств
![Yaesu FT-450 [93/105] Установка дополнительных устройств](/views2/1034086/page93/bg5d.png)
Автоматический антенный тюнер FC-30
1. Для включения автоматического антенного тюнера
нажмите кнопку [TUNE].
Значок “
TUNER
” появится на дисплее.
Если частота трансивера находится за пределами
любительского диапазона, значок “
TUNER
” не появится.
2. Нажмите и удерживайте в течение одной секунды кнопку
[TUNE] для включения автоматической настройки.
Передатчик будет включен и значок “
TUNER
” будет
мигать пока настройка продолжается.
3. Настройка будет автоматически остановлена, когда
будет найден низкий КСВ. Во время настройки вы
можете нажать и удерживайте в течение одной секунды
кнопку [TUNE] для выключения автоматической
настройки.
4. Для выключения автоматического антенного тюнера
нажмите кнопку [TUNE] еще раз.
Подсоединение к FT-450
□ Всегда выключайте трансивер перед тем, как подключить любые кабели к FC-30.
□ Если FC-30 не настраивается даже, если вы нажали кнопку TUNER на FT-450, то это возможно вследствие серьезной
проблемы со стороны антенны или ее кабеля (очень большое или малое сопротивление при «разомкнутой» и «замкнутой»
цепи). Если это происходит
, то проверьте антенну и кабель.
□ Не размещайте какие-либо предметы рядом с вентиляционными отводами FC-30, особенно с теми, которые расположены
спереди.
Примечание
□ FC-30 и антенная система с активной настройкой ATAS-120A не могут быть подсоединены одновременно.
□ Во время настройки передается постоянный несущий сигнал. Пожалуйста, проверьте рабочую частоту перед том, как
начать настройку. Удостоверьтесь, что вы не создаете помех для других, кто уже может использовать эту частоту.
□ Во время настройки обычно
можно слышать работу реле.
□ Если FC-30 не настраивается (значок “
” не мигает) даже, если вы нажали кнопку [TUNE], находясь в пределах
любительского диапазона, то это возможно вследствие серьезной проблемы со стороны антенны или ее кабеля (очень
большое или малое сопротивление при «разомкнутой» и «замкнутой» цепи). Если это происходит, то проверьте антенну и
кабель.
□ FC-30 настраивает только сопротивление, поступающее на
трансивер на конце коаксиального кабеля фидерной линии со
стороны трансивера. Он не «настраивает» КСВ со стороны антенны. При разработке и постройке вашей антенной системы
мы рекомендуем предпринять все меры для обеспечения низкого КСВ на стороне подключения антенны.
□ Не подсоединяйте антенну или фидер, которые не предназначены для сопротивления в 50 Ом.
□
Диапазон согласовываемых FC-30 сопротивлений составляет от 16.5 Ом до 150 Ом (до КСВ 3:1). Соответственно, не
следует ожидать от FC-30 согласования антенн типа “Long wire” до тех пор, пока вы не предпримете определенные шаги по
изменению конструкции такой антенны для обеспечения того, чтобы подаваемое на FT-450 сопротивление находилось в
пределах его спецификации.
кнопка
Установка дополнительных устройств
F
T
-
450 Р
у
ководство Пользовател
я
Ст
р
аница 91
