Yaesu FT-450 [37/105] Настройка выходной мощности
![Yaesu FT-450 [37/105] Настройка выходной мощности](/views2/1034086/page37/bg25.png)

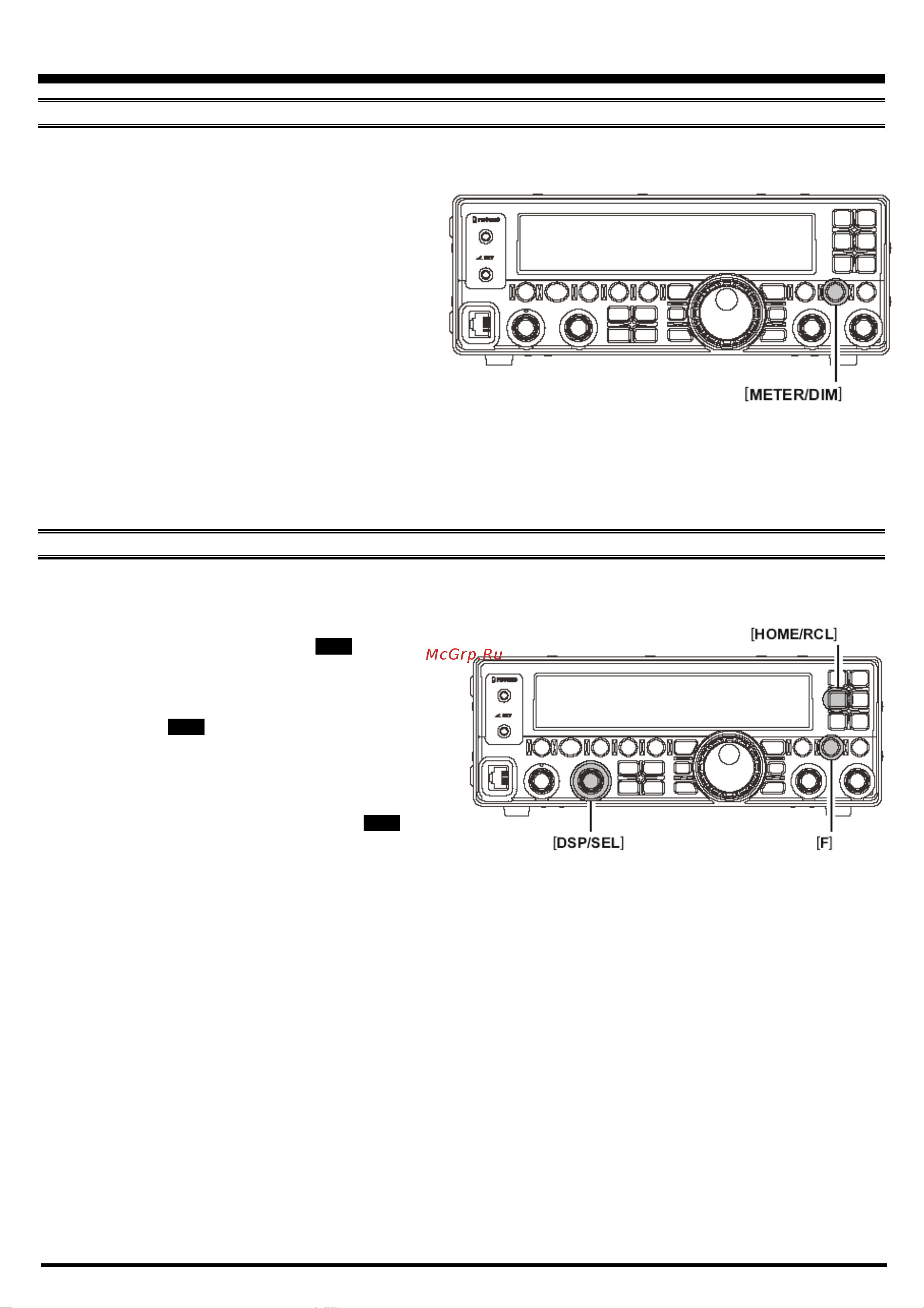

Выбор измерительного прибора в режиме передачи
Вы можете изменить функцию измерительного прибора в режиме передачи с измерения выходной мощности на ALC-метр или
КСВ-метр.
Посредством нажатия кнопки [METER/DIM] функция
измерительного прибора будет меняться следующим
образом.
PO → ALC → SWR → PWR ……
PO: Показывает средний уровень выходной мощности.
ALC: Показывает относительное напряжение ALC.
SWR: Показывает уровень Коэффициента стоячей волны
(промой и
отраженной мощности).
Настройка выходной мощности
Для настройки выходной мощности:
1. Нажмите и удерживайте в течение одной секунды кнопку
[F] для входа в Меню. Значок «MENU» появится на
дисплее.
2. Поверните регулятор [DSP/SEL] для выбора пункта Меню
«RFPOWER».
3. Нажмите регулятор [DSP/SEL] для настройки этого пункта
Меню. Значок «
MENU
» будет мигать.
4. Поверните регулятор [DSP/SEL] для выбора желаемой
выходной мощности.
(Вы можете нажать кнопку [HOME/RCL] для сброса
настройки выходной мощности на установленную по
умолчанию).
5. Нажмите регулятор [DSP/SEL]. Значок «
MENU
» будет
гореть непрерывно.
6. Нажмите и удерживайте в течение одной секунды кнопку
[F] для возвращения к обычному режиму работы.
Передача SSB/AM сигнала
кнопка
кнопка
кнопка регулятор
F
T
-
450 Р
у
ководство Пользовател
я
Ст
р
аница 35
