Автоматический антенный тюнер FC-30
Автоматический антенный тюнер FC-30 управляется трансивером FT-450, обеспечивая управляемое микропроцессором
согласование сопротивления от 160 до 6 метрового любительских диапазонах. Диапазон согласовываемых сопротивлений
составляет от 16.5 Ом до 150 Ом (до КСВ 3:1). Соответственно, не следует ожидать от FC-30 согласования антенн типа “Long
wire” до тех пор, пока вы не предпримете определенные шаги по изменению конструкции такой антенны для обеспечения того,
чтобы подаваемое на FC-30 сопротивление находилось в пределах его спецификации.
Пожалуйста, смотрите руководство пользователя FC-30 для более подробной информации.
Сведения о задней панели

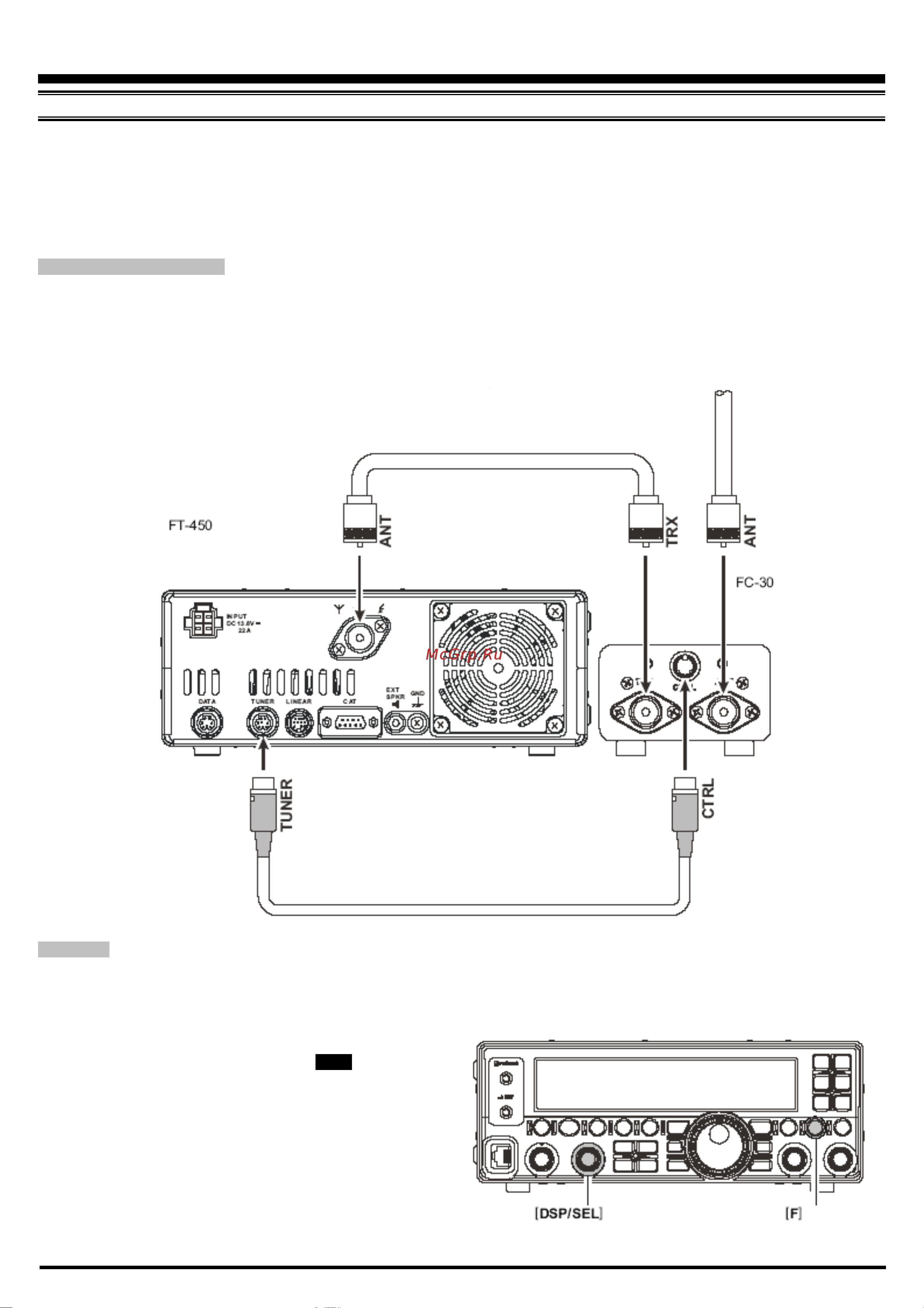

Подсоедините мини-DIN штекер управляющего кабеля к разъему TUNER на задней панели FT-450. Подсоедините другой мини-
DIN штекер управляющего кабеля к разъему CNTL на FC-30.
Подсоедините один конец антенного кабеля (штекер типа «М») к разъему ANT на задней панели FT-450. Подсоедините другой
конец антенного кабеля (штекер типа «М»)
к разъему TRX на задней панели FC-30.
Подсоедините антенный кабель от антенны к разъему ANT на задней панели FC-30.
Установка
Дополнительно приобретаемый автоматический антенный тюнер FC-30 обеспечивает автоматическую настройку коаксиальной
линии таким образом, чтобы фактически подавать на КВ/50MHz порт FT-450 сопротивление 50 Ом.
До начала использования вы должны настроить FT-450 на работу с FC-30. Это делается посредством Меню:
1. Нажмите и удерживайте в течение одной секунды кнопку
[F] для входа в Меню. Значок «
MENU
» появится на
дисплее.
2. Поверните регулятор [DSP/SEL] для выбора Меню
“TUNER”.
3. Нажмите регулятор [DSP/SEL] для настройки этого
пункта Меню.
4. Поверните регулятор [DSP/SEL] для изменения
настройки на режим “EXT ATU”.
5. Нажмите и удерживайте в течение одной секунды кнопку
[F] для возвращения к обычному режиму работы.
