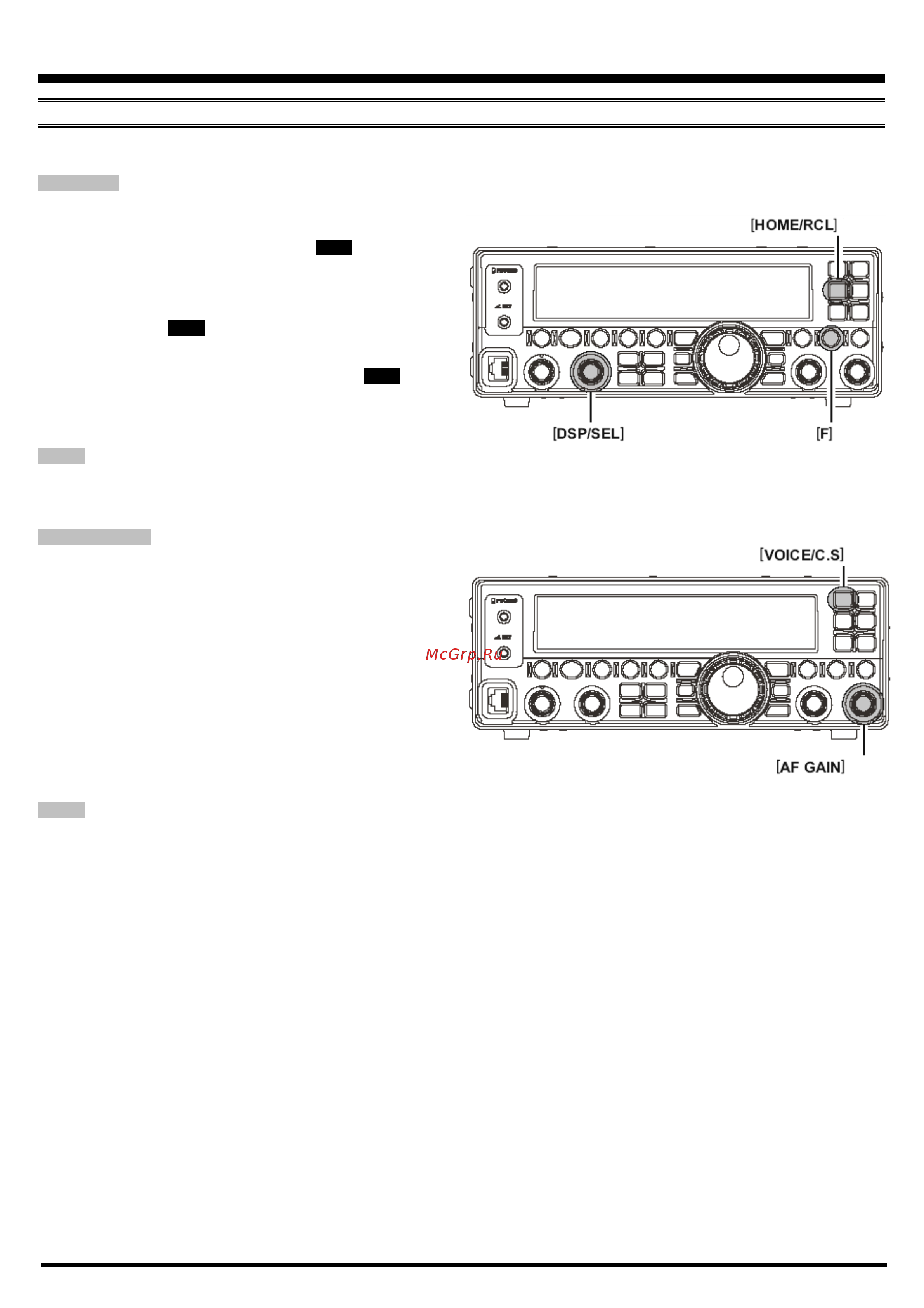

Контроль передаваемого сигнала (MONITOR)
Вы можете прослушать качество переданного вами сигнала используя функцию Monitor.
Подготовка
Назначение функции Monitor кнопке [VOICE/C.S.].
1. Нажмите и удерживайте в течение одной секунды кнопку
[F] для входа в Меню. Значок «
MENU
» появится на
дисплее.
2. Поверните регулятор [DSP/SEL] для выбора пункта Меню
«PNL-C.S.».
3. Нажмите регулятор [DSP/SEL] для настройки этого пункта
Меню. Значок «
MENU
» будет мигать.
4. Поверните регулятор [DSP/SEL] для выбора “MONI”, чтобы
назначить функцию Monitor кнопке [VOICE/C.S.].
5. Нажмите регулятор [DSP/SEL]. Значок «
MENU
» будет
гореть непрерывно.
6. Нажмите и удерживайте в течение одной секунды кнопку
[F] для возвращения к обычному режиму работы.
Совет:
Вы можете назначить функцию Monitor кнопке микрофона
[DWN]/[FST]/[UP] посредством Меню “P M-DWN”, “P M-FST”
или “P M-UP”.
Прослушивание
1. Нажмите кнопку [VOICE/C.S.] (MONITOR) для включения
функции Monitor.
Во время передачи переданный вами голосовой сигнал
будет слышен в динамике.
2. Поверните регулятор [AF GAIN] для настройки уровня
аудио-сигнала.
3. Для выключения функции Monitor снова нажмите кнопку
[VOICE/C.S.] (MONITOR).
Совет:
□ Если для прослушивания вместо наушников вы используете динамик, то чрезмерное вращение регулятора [AF GAIN]
может привести к появлению обратной связи (возврату к предыдущему значению функции). Такой возврат может привести к
цикличности работы системы VOX, сделав невозможным переключение в режим приема. Таким образом, мы рекомендуем
использовать наушники, если это возможно, или при
использовании динамика установить минимально приемлемое
значение регулятора [AF GAIN].
□ Вследствие того, что функция Monitor использует выборочный контроль DSP сигнала передатчика, она может оказаться
полезной для проверки настройки речевого процессора ли микрофонного эквалайзера на SSB и для проверки общего
качества сигнала на AM и FM.
