Yaesu FT-450 [97/105] Установка дополнительных устройств
![Yaesu FT-450 [97/105] Установка дополнительных устройств](/views2/1034086/page97/bg61.png)

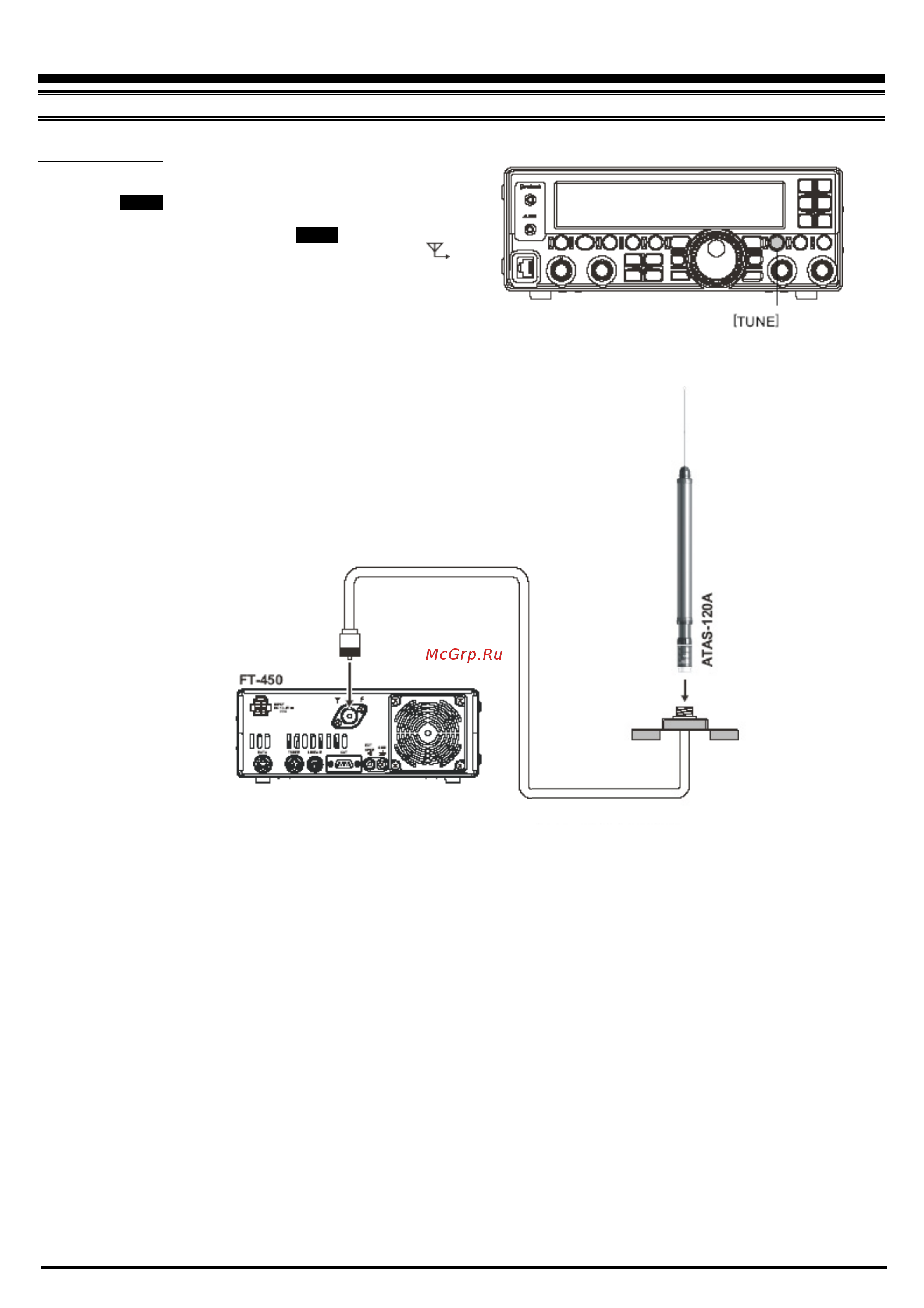

Антенная система с активной настройкой (ATAS-100/-120/120A)
Ручная настройка
1. Для включения автоматического антенного тюнера
нажмите кнопку [TUNE].
Значок “
TUNER
” появится на дисплее.
Если частота трансивера находится за пределами
любительского диапазона, значок “
TUNER
” не появится.
Если КСВ антенны высокий (более 1:2.0), то значок “
”
будет мигать.
2. Нажмите и удерживайте тангенту РТТ. Находясь в режиме
передачи, нажмите и удерживайте кнопку [BAND▲] (для
выдвижения антенны) или кнопку [BAND▼] (для
уменьшения антенны). Пока вы будете удерживать эти
кнопки, FT-450 будет генерировать несущую и вы можете
наблюдать за КСВ-метром FT-450, контролируя, когда его
значение достигнет
минимального значения. Когда это
значение достигнуто отпустите кнопку [BAND▲] или
[BAND▼], а затем отпустите тангенту РТТ для
возвращения в режим приема.
Установка дополнительных устройств
кнопка
F
T
-
450 Р
у
ководство Пользовател
я
Ст
р
аница 95
В комплект не входит
