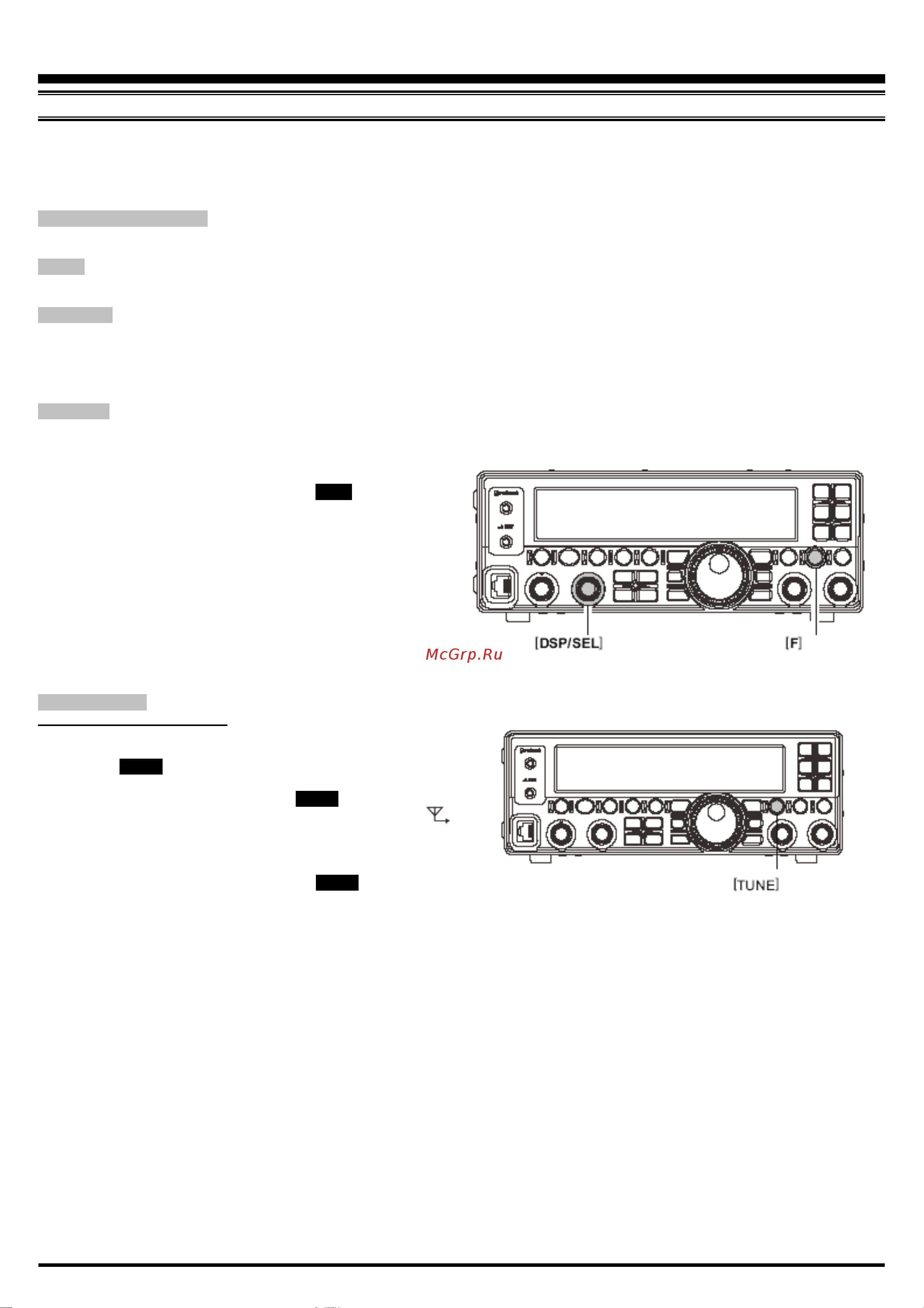

Yaesu FT-450 [96/105] Установка дополнительных устройств
![Yaesu FT-450 [96/105] Установка дополнительных устройств](/views2/1034086/page96/bg60.png)
Антенная система с активной настройкой (ATAS-100/-120/120A)
Антенная система с активной настройкой ATAS-100, ATAS-120 или ATAS-120A допускает работу на нескольких КВ диапазонах
(7/14/21/28 MHz), а также 50 MHz.
FT-450 обеспечивает управление механизмом настройки ATAS антенной для удобной автоматической настройки.
Подсоединение к FT-450
ATAS-120A подсоединяется в соответствии со схемой ниже.
Совет:
Всегда выключайте FT-450 и внешний источник питания до того, как подсоединить какие-либо кабели.
Внимание:
□ Не прикасайтесь к кабелям или штекерам мокрыми руками.
□ Не прикасайтесь к кабелям или штекерам во время передачи. Возникает опасность электрического удара или другого
серьезного вреда.
□ Использование FT-450 или FC-30 одновременно с ATAS-120A невозможно.
Установка
До начала использования вы должны настроить FT-450 на работу с ATAS-100, ATAS-120 или ATAS-120A. Это делается
посредством Меню:
1. Нажмите и удерживайте в течение одной секунды кнопку
[F] для входа в Меню. Значок «
MENU
» появится на
дисплее.
2. Поверните регулятор [DSP/SEL] для выбора Меню
“TUNER”.
3. Нажмите регулятор [DSP/SEL] для настройки этого
пункта Меню.
4. Поверните регулятор [DSP/SEL] для изменения
настройки на режим “ATAS”.
5. Нажмите и удерживайте в течение одной секунды кнопку
[F] для возвращения к обычному режиму работы.
Использование
Автоматическая настройка
1. Для включения автоматического антенного тюнера
нажмите кнопку [TUNE].
Значок “
TUNER
” появится на дисплее.
Если частота трансивера находится за пределами
любительского диапазона, значок “
TUNER
” не появится.
Если КСВ антенны высокий (более 1:2.0), то значок “
”
будет мигать.
2. Нажмите и удерживайте в течение одной секунды кнопку
[TUNE] для включения автоматической настройки.
Передатчик будет включен и значок “
TUNER
” будет мигать
пока настройка продолжается.
3. Настройка будет автоматически остановлена, когда будет
найден низкий КСВ. Во время настройки вы можете
нажать и удерживайте в течение одной секунды кнопку
[TUNE] для выключения автоматической настройки.
Установка дополнительных устройств
кнопка
регулятор
кнопка
Ст
р
аница 94 F
T
-
450 Р
у
ководство Пользовател
я
