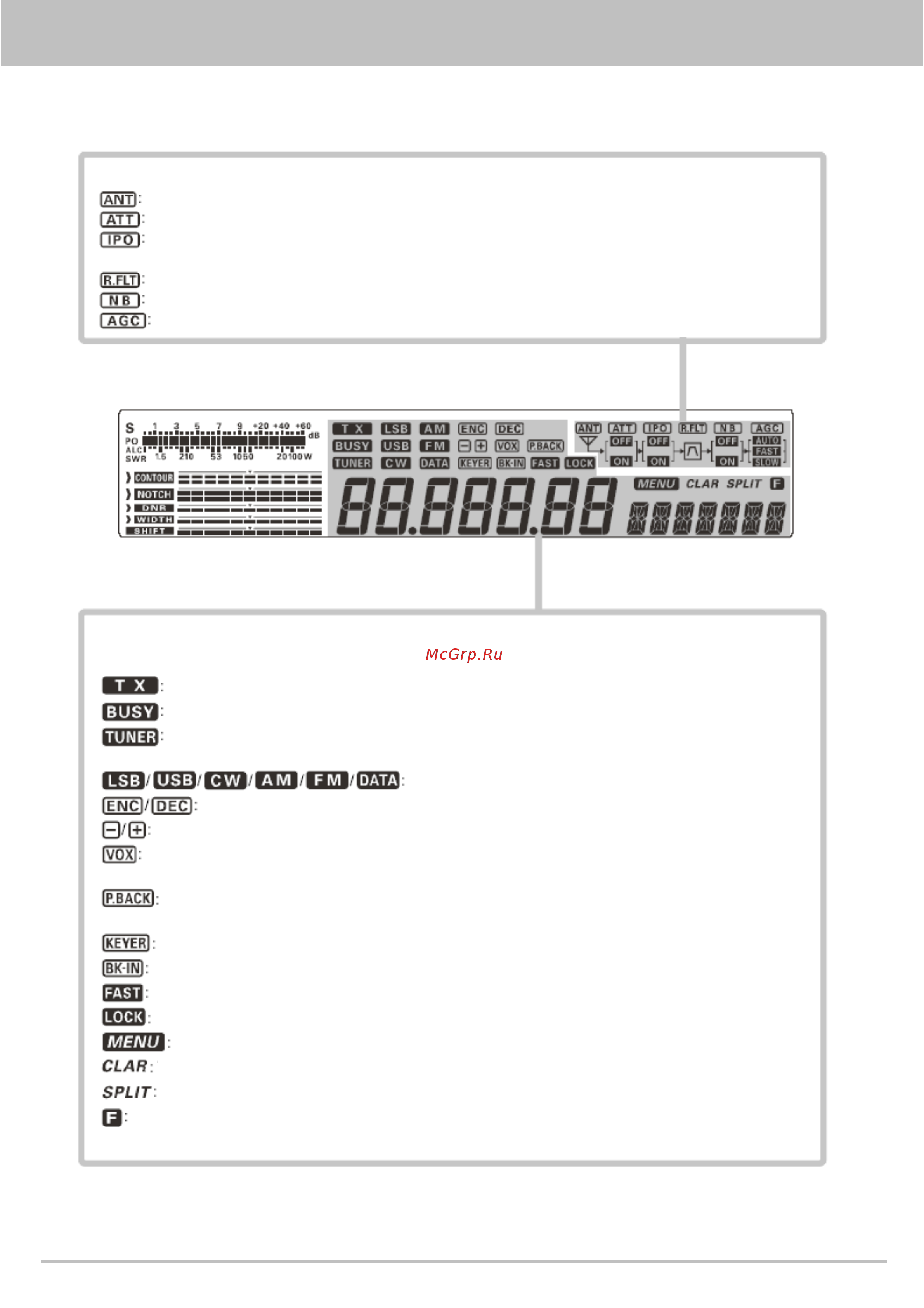

Показания Дисплея
Показывает состояние антенны. Когда работа антенной системы отклоняется от нормальной, данный индикатор
начнет мигать.
Показывает состояние аттенюатора (включен или выключен), выбранное посредством кнопки [ATT/IPO].
Показывает, что и принятый сигнал обходит предусилитель входного каскада и переходит непосредственно в
возбуждение на первом преобразователе частоты.
Показывает состояние 10kHz Roofing (первого ПЧ) фильтра. Он всегда включен.
Показывает состояние шумоподавителя (включен или выключен).
Показывает время затухания системы AGC.
Д
исплей блок-схемы
Частотный Дисплей
Показана рабочая частота.
Этот индикатор появляется во время передачи.
Этот индикатор появляется всякий раз при открытии шумоподавителя приемника.
Этот индикатор появляется при включении дополнительно приобретаемого
встроенного автоматического антенного тюнера ATU-450.
Этот индикатор появляется во время записи на диктофон принимаемого аудио-сигнала. Этот
индикатор мигает во время воспроизведения диктофоном записанного аудио-сигнала.
Показывают текущий режим модуляции.
Показывают тек
ущ
ий
р
ежим
р
аботы CTCSS в FM мо
ду
ля
ц
ии.
Показывают нап
р
авление с
д
вига частоты
р
епите
р
а в FM мо
ду
ля
ц
ии.
Этот индикатор появляется всякий раз при включении системы VOX (Автоматическое
включение передатчика посредством голоса.
Этот индикатор появляется всякий раз при работе встроенного телеграфного ключа.
Этот ин
д
икато
р
появляется всякий
р
аз п
р
и п
р
иеме CW сигнала.
Этот индикатор появляется при увеличенной скорости настройки частоты регулятором [MAIN DIAL].
Этот ин
д
икато
р
появляется п
р
и блоки
р
овке
р
ег
у
лято
р
а
[
MAIN DIAL
]
.
Этот инди
к
ато
р
появляется всякий
р
аз п
р
и включении
р
ежима Меню.
Этот ин
д
икато
р
появляется всякий
р
аз п
р
и включении
фу
нк
ц
ии по
д
ст
р
ойки частоты.
Этот ин
д
икато
р
появляется всякий
р
аз п
р
и
р
аботе с
р
азносом частот.
Этот индикатор появляется когда включены дополнительные функции шести управляющих
кнопок, расположенных в правом верхнем углу лицевой панели.
F
T
-
450 Р
у
ководство Пользовател
я
Ст
р
аница 7
