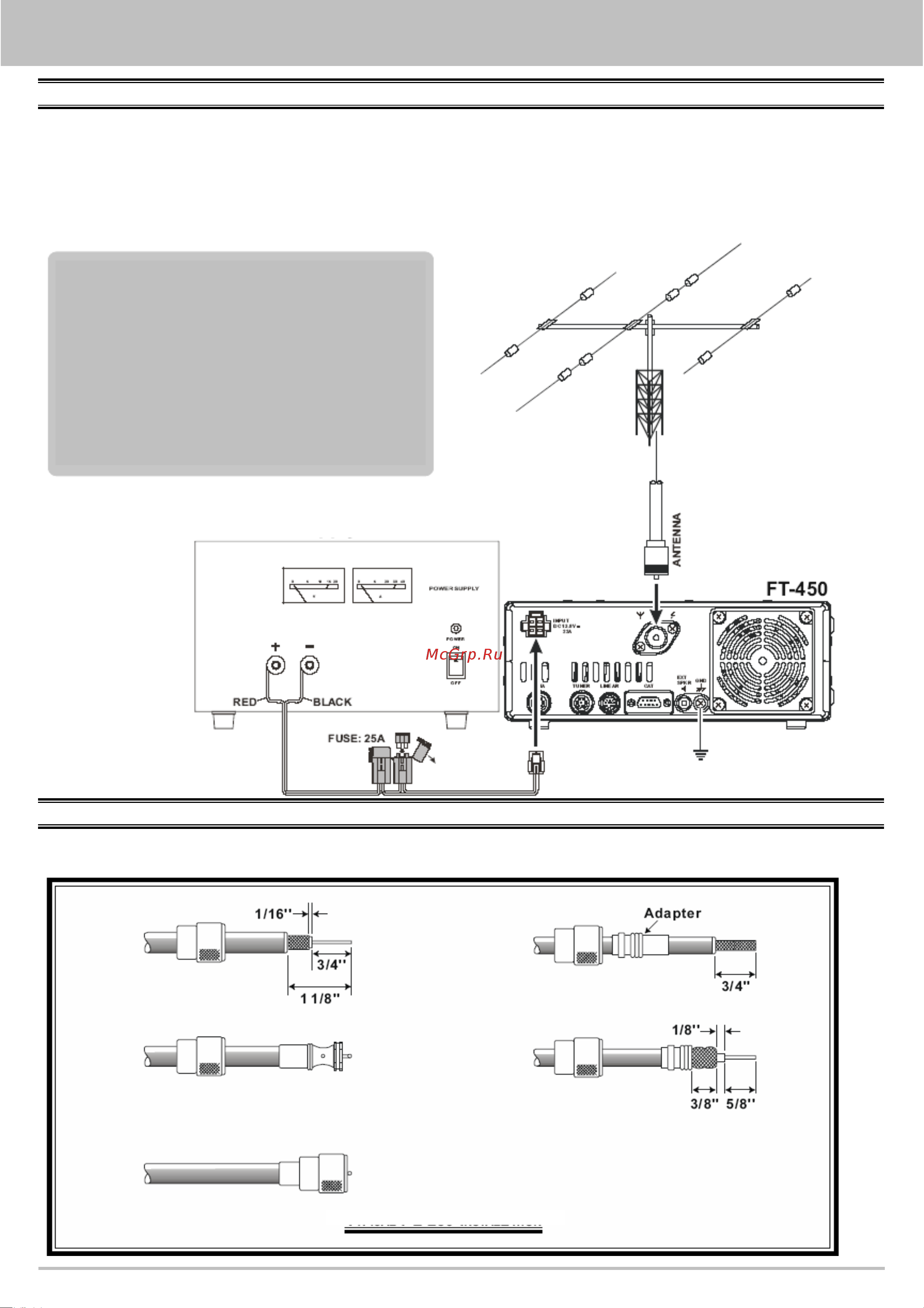

Подключение антенны и источника питания
FT-450 предназначен для использования с любой антенной системой, обеспечивающей 50 Ом активного сопротивления на
желаемой рабочей частоте. Необходимо принять все меры, чтобы убедиться, что антенная система находится максимально
близко определенному значению в 50 Ом. Имейте в виду, что антенна типа «G5RV» не обеспечивает сопротивление в 50 Ом
на всех КВ диапазонах, в связи с чем
необходимо использовать внешнее широкополосное согласующее устройство.
Любая используемая с FT-450 антенна должна быть подсоединена посредством 50 Ом коаксиального кабеля. Таким образом,
при использовании сбалансированной антенны, такой как диполь, помните о необходимости использования согласующего
трансформатора (балуна) или другого согласующего/балансирующего устройства для обеспечения надлежащей работы
антенны.
О коаксиальном кабеле
Используйте высококачественный 50 Ω коаксиальный кабель для подключения к Вашему трансиверу FT-450. Все усилия по
созданию эффективной антенной системы будут напрасны, если использовался приводящий к потерям коаксиальный кабель
низкого качества. Данный трансивер использует коннекторы типа «М» («PL-259»).
Установка
Осторожно
Подача неверного напряжения или изменение
полярности может привести к неустранимой
неисправности FT-450. Ограниченная гарантия на этот
трансивер не покрывает ущерб, причиненный подачей
переменного напряжения, изменением полярности или
постоянного напряжением за пределами
установленного диапазона 13.8 В ± 10%.
При установке предохранителей удостоверьтесь, что
используется надлежащий предохранитель. Для FT-
450 требуется быстроплавкий предохранитель на 25А.
Источник переменного тока
(красный)
(черный)
(предохр.)
Обычная
у
становка PL-259
F
T
-
450 Р
у
ководство Пользовател
я
Ст
р
аница 11
