Yaesu FT-450 [94/105] Установка дополнительных устройств
![Yaesu FT-450 [94/105] Установка дополнительных устройств](/views2/1034086/page94/bg5e.png)
Автоматический антенный тюнер FC-40 с 200 каналами памяти
FC-40, который размещается рядом с точкой подключения антенны, использует встроенную схему, которая позволяет
оператору управлять и наблюдать за автоматической работой FC-40. В FC-40 используются отобранные, термозащищенные
компоненты, расположенные во влагозащитном корпусе для того, чтобы выдержать жесткие условия эксплуатации.
Аккуратно подобранная комбинация полупроводниковых переключателей и высокоскоростных реле позволяют FC-40
настраивать большое разнообразие
антенн в пределах КСВ 2:1 на любой любительской частоте (от 160 до 6 метров) обычно
менее чем за восемь секунд. Выходная мощность, необходимая для настройки, составляет всего 4-60 Ватт, а данные о
настройке автоматически сохраняются в памяти для быстрой настройки, когда в последствие был выбран тот же частотный
диапазон.
Пожалуйста, смотрите руководство пользователя FC-40 для более подробной информации.

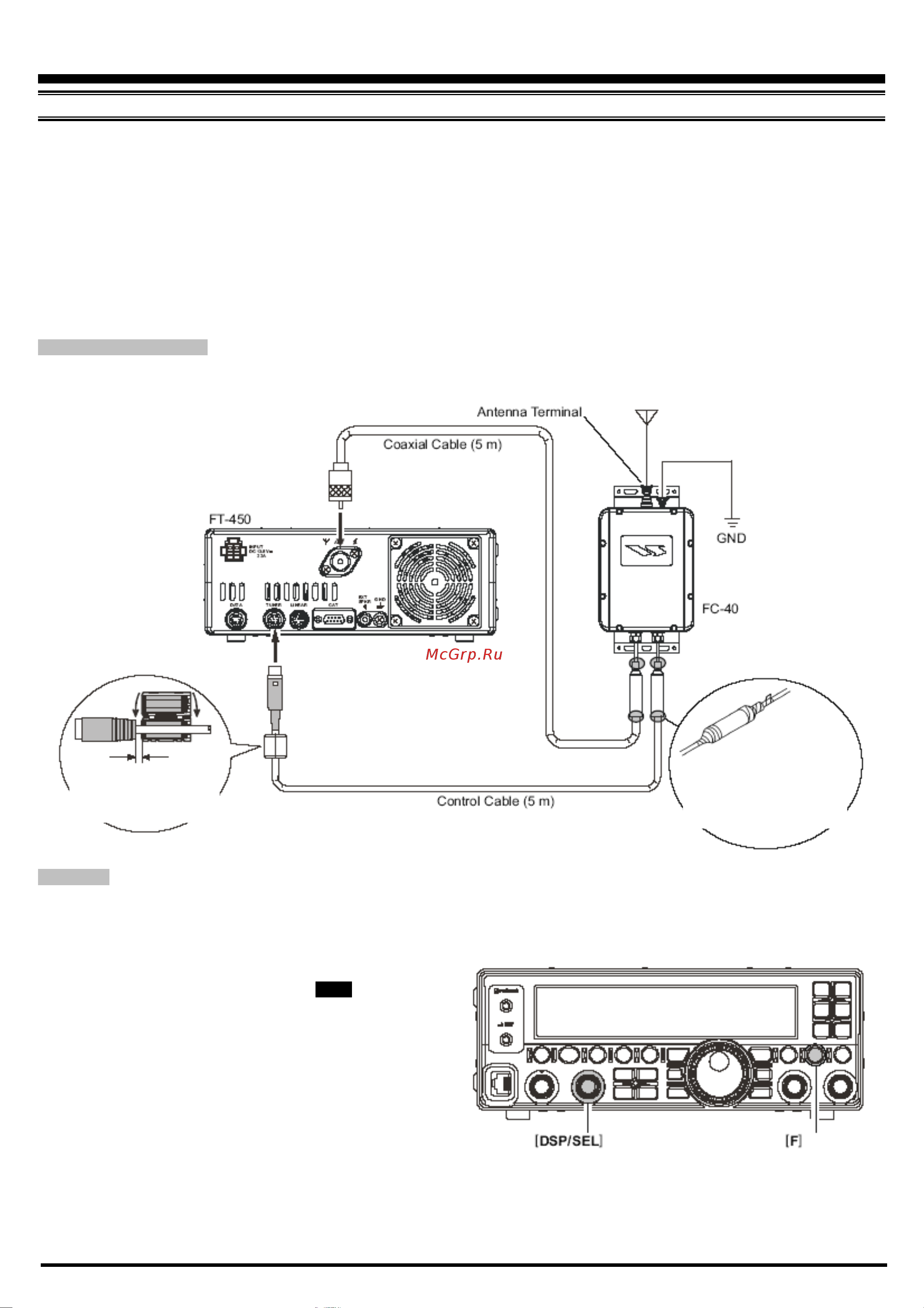

Подсоединение к FT-450
После установки FC-40 подсоедините кабели тюнера к разъемам ANT и TUNER на задней панели FT-450.
Установка
Дополнительно приобретаемый автоматический антенный тюнер FC-40 обеспечивает автоматическую настройку коаксиальной
линии таким образом, чтобы фактически подавать на КВ/50MHz порт FT-450 сопротивление 50 Ом.
До начала использования вы должны настроить FT-450 на работу с FC-40. Это делается посредством Меню:
1. Нажмите и удерживайте в течение одной секунды кнопку
[F] для входа в Меню. Значок «
MENU
» появится на
дисплее.
2. Поверните регулятор [DSP/SEL] для выбора Меню
“TUNER”.
3. Нажмите регулятор [DSP/SEL] для настройки этого
пункта Меню.
4. Поверните регулятор [DSP/SEL] для изменения
настройки на режим “EXT ATU”.
5. Нажмите и удерживайте в течение одной секунды кнопку
[F] для возвращения к обычному режиму работы.
Установка дополнительных устройств
установите ферритовое
кольцо как можно ближе
к штекеру
оберните концы
влагозащитного колпачка
изолятора поставляемой
лентой для защиты от
попа
д
ания влаги
кнопка
регулятор
Ст
р
аница 9
2
F
T
-
450 Р
у
ководство Пользовател
я
