Yaesu FT-450 [15/105] Подключение другого линейного усилителя
![Yaesu FT-450 [15/105] Подключение другого линейного усилителя](/views2/1034086/page15/bgf.png)

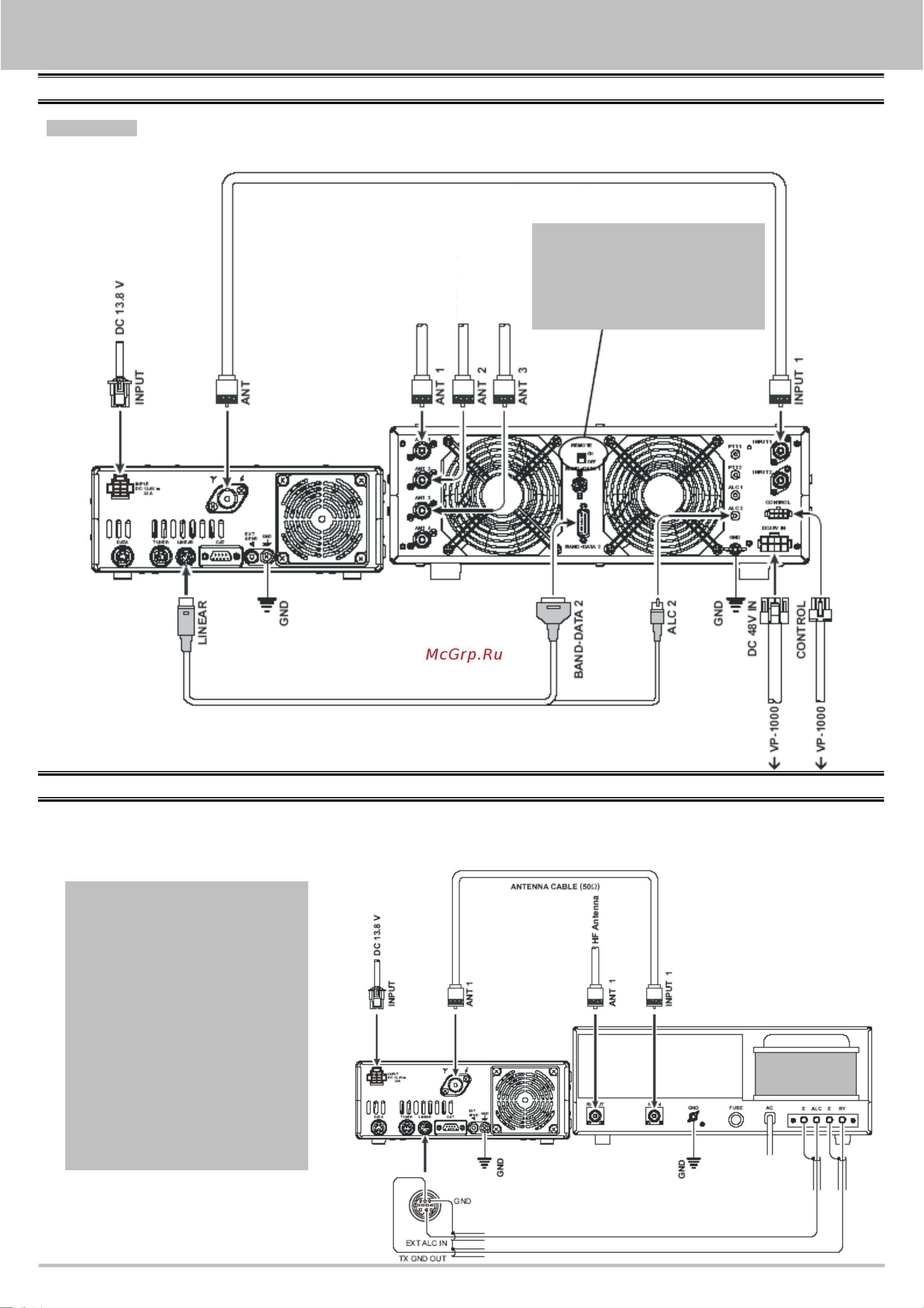

Подключение линейного усилителя VL-1000
При выполнении указанных на схеме соединений убедитесь, что FT-450 и VL-1000 выключены.
Примечание:
Для более подробного изучения работы усилителя см. Руководство пользователя VL-1000.
Не пытайтесь соединить или разъединить коаксиальные кабели, если ваши руки мокрые.
Подключение другого линейного усилителя
Линия управления T/R – это транзисторная схема «разомкнутый коллектор», способная выдержать подаваемое усилителем
положительное напряжение до +50 Вольт и ток до 400 мА. Если вы планируете использовать несколько линейных
усилителей для разных диапазонов, то вы должны использовать внешний переключатель диапазонов линии релейного
управления «Lin Tx» от линии «TX GND OUT» разъема LINEAR.
Установка
Для соединения выключателей
питания FT-450 и VL-1000
установите переключатель
REMOTE на VL-1000 в
положение «ON» (включено).
Соединительный кабель CT-118 (приобретается отдельно)
Вертикал. КВ ант.
Антенный кабель (не поставляется)
КВ диполь
Направл. КВ ант.
(вход)
(вход 1)
(земля)
(земля)
Важное примечание!
Не превышайте уровень
максимального напряжения или
номинального тока по линии «TX
GND OUT» разъема LINEAR. Эта
линия несовместима ни с
отрицательным постоянным
напряжением, ни с переменным
напряжением любого значения.
Большинство систем управления
реле усилителя требуют
переключения только низкого
постоянного напряжения/тока
(обычно +12V постоянного тока на
25 ~ 75 mA) и переключающий
транзистор в FT-450 легко
согласуется с такими усилителями.
F
T
-
450 Р
у
ководство Пользовател
я
Ст
р
аница 13
